Die Winkel werden exakt an der Kreislinie angebracht, so dass sie später zentriert unter dem Balken sind.

Foto 4: so sollen die Winkel angebracht werden damit er zentriert unter dem Balken festsitzt.

Foto 5: wacklige Angelegenheit, die Balken würden gerne umfallen wenn sie könnten. Die Balken sind bisher jeweils nur mit 2 6cm langen Schrauben angeschraubt.

Wenn alle 8 Füße stehen geht’s an den Kranz ran. Die Frage ist, wie werden alle Füße kerzengerade und wackelfest. Das ist im Prinzip ganz einfach. Der Kranz, das sind die Balken, die auf den senkrechten Füßen waagerecht aufliegen, müssen passgenau angefertigt werden. Der Kranz besteht aus 8 Balken. Diese Balken reichen innen jeweils von einer Mitte eines Fußes zur Mitte des nächsten Fußes.

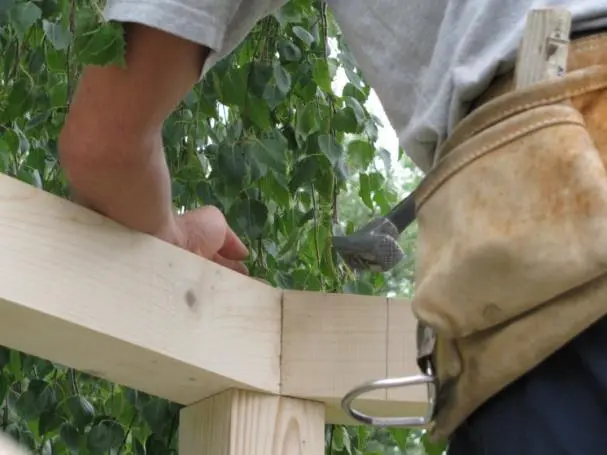

Foto 6: hier sieht man gut, wie sich 2 Teile des Kranzes auf einem Fuß treffen.

Damit die Kranzteile gut passen muss folgendes beachtet werden: Das Teil ist an der Innenseite etwas kürzer als auf der Außenseite. Die Maße sind ganz einfach festzustellen und müssen für jedes Teil extra ausgemessen werden.

Diese Grafik 2 soll darstellen dass der Balken, das Kranzteil, auf einer Seite länger ist als auf der anderen.

Die kürzere Seite ist der Abstand der 2 Füße, die er verbinden soll, im Kreisinneren von der Mitte zur Mitte der Balken. Die längere Seite ist der Abstand der 2 Füße, die er verbinden soll vom Kreisäußeren von der Mitte zur Mitte der Balken. Alles klar? Die Teile des Kranzes werden aus den Resten der Balken, aus denen die Füße entstanden sind, gebaut. Ein langer Balken mit 4m Länge wurde bisher nicht gebraucht, bitte liegenlassen.

Ist das Teil zurecht gesägt wird es auf die entsprechenden 2 Balken hochgehoben. Dann werden die Füße mit der Wasserwaage senkrecht nach allen Seiten ausgerichtet und erst wenn alles passt mit jeweils einem 200mm Nagel verbunden. Dazu wird der Nagel durch das Kranzteil in den Fuß getrieben. Darauf achten dass der Nagel nicht krumm wird (bei uns wurde kein einziger krumm) und auch nirgends aus dem Holz herauskommt. Er muss unsichtbar versenkt sein.

Dieser Vorgang wird dann mit den restlichen 7 Kranzteilen wiederholt. Am Ende sollte es so aussehen.

Foto 7: 8 Füße mit Kranz drauf
