Есть опасение, что боковой киль даже в корме, в случае сдавливания льдом с обеих сторон, может задерживать движение льдин под дно и тем усиливать давление на борт. В какой мере эти опасения основательны – не знаю, но качка ледоколов, вообще, по временам бывает так неприятна, что стоит попробовать, не улучшат ли морские качества боковые кили в кормовой части.

Когда обнаружилось, что ледокол сильно качается, постановка боковых килей была уже невозможна. Я решился прибегнуть к другому средству, которое было испытано на броненосце «Inflexible» и оказалось удовлетворительным, но потом вышло из употребления потому, что стали ставить боковые кили. Средство это состоит из особой камеры, идущей поперек судна. Камера в средине судна суживается так, чтобы задерживать движение воды в ней, при перебегании ее с одного борта на другой. Половина камеры наливается водой, которая на качке перебегает с борта на борт, запаздывая настолько, что она поспевает к накрененному борту уже тогда, когда последний начинает подниматься кверху.

Ввиду благоприятных результатов, которые дали опыты с противокачающей камерой, я решил тотчас же устроить ее на «Ермаке». Впоследствии обнаружилось, что вода переливается с таким замедлением, которое нужно, и что противокачающая цистерна задерживает размахи качки. На глаз кажется, что она очень облегчает качку, и мы ею впоследствии всегда пользовались. К сожалению, инструментально невозможно определить, в какой мере качка, вследствие переливания воды в цистерне, уменьшается.

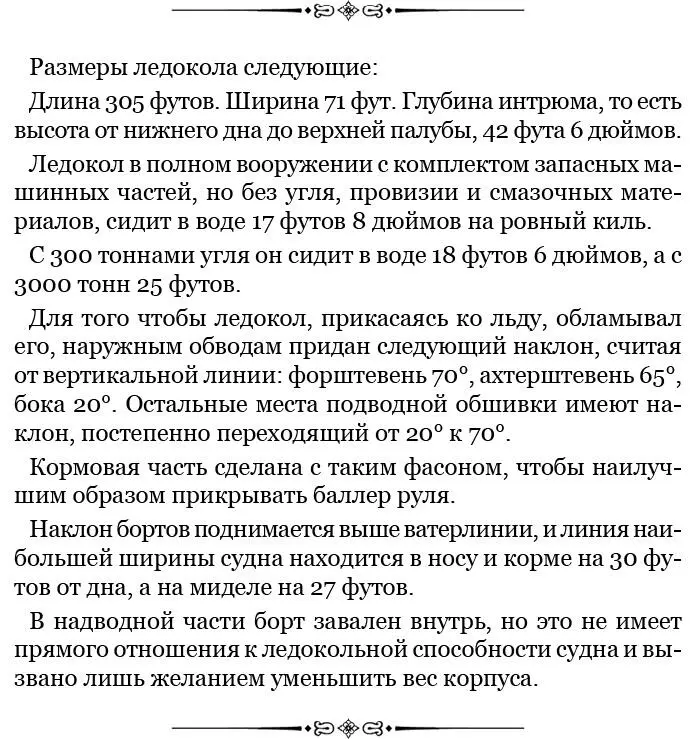

4(16) февраля (1899 г.) ледокол был предъявлен к сдаче, а потому здесь уместно дать подробное описание его в том виде, в каком он вышел из рук строителя.

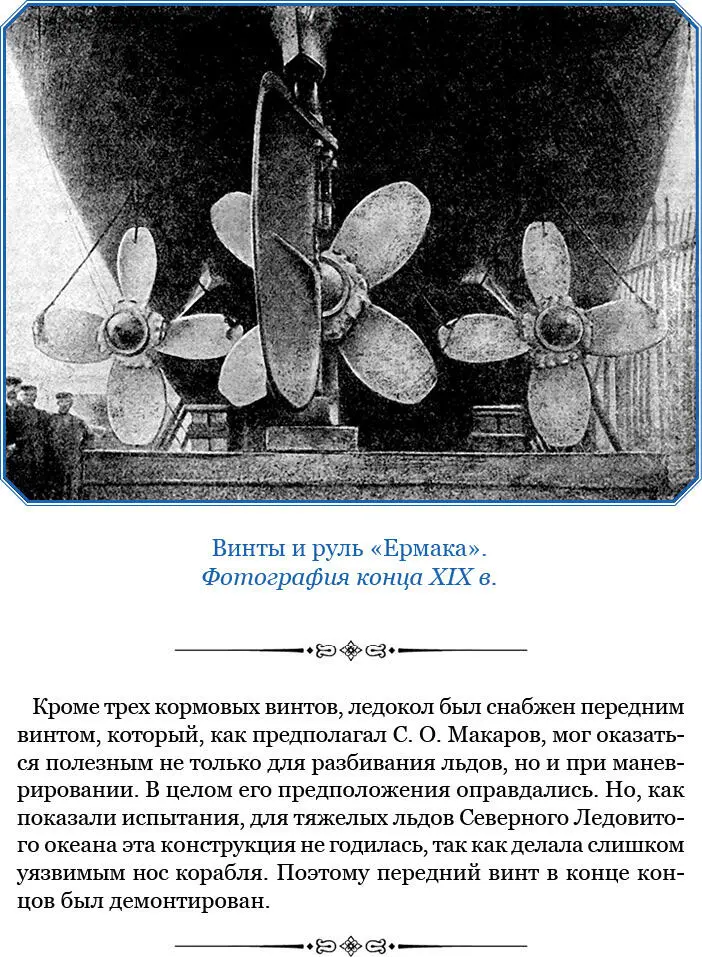

Ледокол имеет четыре машины, в 2500 сил каждая. Три машины стоят в корме, а четвертая в носу. Для помещения носового винта форштевню придана специальная форма. Для валов боковых винтов сделаны открытые изнутри приливы, допускающие осмотр дейдвудных труб.

Ледяной пояс простирается на 18 футов, а именно: от 2 футов выше средней палубы до 2 футов ниже непроницаемого стрингера. На ледяном поясе наружная обшивка положена вгладь, а в остальных местах положены вгладь вертикальные швы и сделаны с высадками все горизонтальные.

У ахтерштевня есть небольшая особенность, введенная по моей инициативе, а именно: передняя сторона ахтерштевня не представляет плоскости, нормальной к линии судна, а срезана на 45°. Выше оси винта срез идет в одну сторону, а ниже – в другую, и в таком направлении, что струя воды и лед, отбрасываемые лопастями винта, попадают на острый угол ахтерштевня. Задняя кромка переднего ахтерштевня срезана параллельно передней кромке заднего. Эта особенность уменьшает до некоторой степени сопротивление заднего ахтерштевня, а потому дает полезные результаты, хотя прямым опытом трудно установить размер пользы.

На рисунке, представляющем мидель-шпангоут, видно, что второе дно продолжается вверх и составляет второй борт, имеющий аркообразную форму. Второе дно и борт идут без перерывов от задней переборки задней машины до задней переборки передней машины. Тут второй борт делает внизу уступ. Непрерывности второго борта, в особенности в средней части судна, придается важное значение для общей продольной крепости.

На том же чертеже миделя видно, что существуют две продольные переборки, отделяющие машинные и котельные кожухи от грузовых трюмов. Переборки эти также идут непрерывно по всей средней части судна и служат для придания общей продольной крепости.

При расчете размера поперечной крепости судна, потребной для противодействия сжатию напором льда, предполагалось прежде всего давление на общую поверхность борта, принимаемое главными частями судна, а именно: переборками, верхним и нижним дном, средней палубой и большими бимсами, которые заменяют нижнюю палубу, где такой нет. Между двух переборок давление принимается палубами, стрингерами и полупереборками, а затем шпангоутами, аркообразным вторым бортом и стрингерами. Между каждыми двумя шпангоутами обшивка сама должна быть достаточно крепка для выдерживания заданного давления. Шпангоуты по всему судну поставлены через 2 фута, а по ледяному поясу введены промежуточные шпангоуты, так что на каждый фут длины судна приходится по одному шпангоуту.
