Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

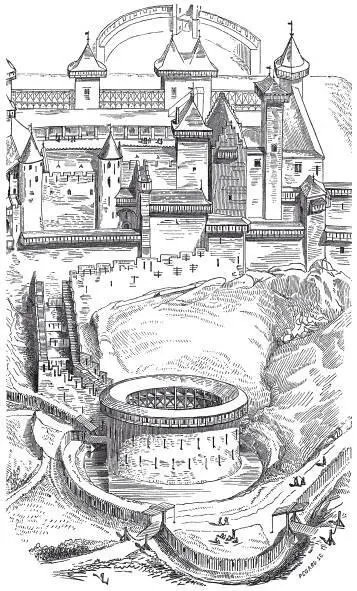

Рис. 18. Вид Каркасонского замка с высоты птичьего полета

Система амбразур, бойниц и отверстий, пробитых в стене, не давала защитникам возможности помешать храбрым и многочисленным отрядам противника, к тому же защищенным котами, чья крыша была покрыта кожами или матами, делать подкоп под стены или башни, поскольку из амбразур, несмотря на их наклонное положение, основание куртин не было видно. Что касается бойниц, то для того, чтобы прицелиться в любой объект, находящийся у основания стены, надо было чуть ли не по пояс высунуться из нее. Поэтому возникла необходимость сооружения выступающих над стеной галерей, хорошо защищенных, которые позволяли бы осажденным нависать над подножием стен и обрушивать на голову противника град камней и метательных снарядов любого типа. На рис. 19 изображена стена с парапетом, имеющим амбразуры и бойницы. Человек, стоящий в точке А, не может видеть солдата противника, не высунув в бойницу голову и тем самым не обнаружив себя. Стоило же ему только показаться, как на него обрушивался град стрел из луков и арбалетов осаждающих, которые внимательно следили, чтобы смельчакам, разрушавшим куртины, никто не мешал. В XII веке [30]во время осады к парапетам пристраивали хорды С, которые позволяли следить, что делается у подножия стен, и обстреливать всех, кто там появлялся, через отверстия в полу, называемые машикулями (на рисунке они обозначены буквой D). И хорды не только прекрасно справлялись с этой задачей, но и давали защитникам полную свободу действий, позволяя им подносить метательные снаряды под защитой парапета Е. Более того, хорды позволяли лучникам или арбалетчикам, стоявшим на парапете, стрелять по осаждающим через бойницы или щели, проделанные в стене, которые благодаря выступающим навесам не были видны врагу. Имея такую систему обороны, защитники вели активные боевые действия, и только недостаток метательных снарядов мог дать осаждающим временное облегчение. Поэтому не следует удивляться, когда во время осад, вошедших в историю, по прошествии времени осажденные вынуждены были разбирать крыши своих домов и стены садов, а также вытаскивать камни из мостовых, чтобы сбросить их на голову врага и держать их подальше от подножия стен. Хорды сооружались и устанавливались на свое место, в мирное время их разбирали.

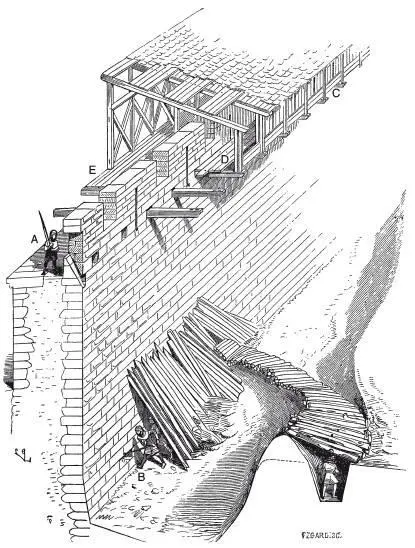

Рис. 19. Участок стены с парапетом, бойницами и деревянными галереями-хордами. Показан один из способов действий осаждающих: А — часовой; В — воин противника, разрушающий стену; С – хорда; D — машикули; Е — навес для прохода по парапету

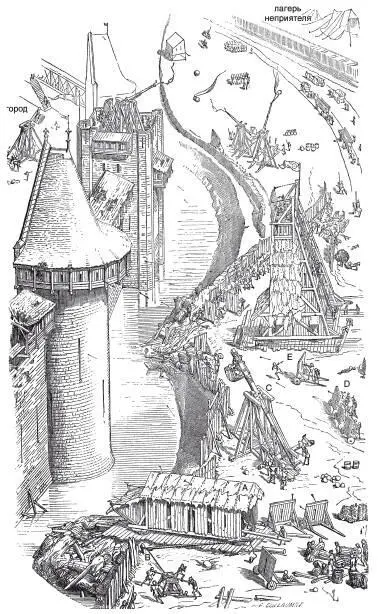

Рис. 20. Осада крепости: А — кот; В — ворот; С – катапульта; D — арбалетчики; Е — деревянная башня с перекидным мостом

На рис. 20 изображены подступы к стене с башнями и заполненным водой рвом, а также различные средства нападения и защиты, о которых мы говорили. На переднем плане виден кот А, с помощью которого осаждающие забрасывают ров фашинами и различными другими материалами через отверстие в передней части кота. По мере заполнения рва кот продвигается все ближе и ближе к стене. Деревянный настил, по которому он перемещается, не позволяет коту застревать в грязи. Это сооружение перемещалось либо с помощью катков, установленных внутри и управляемых рычагами, либо с помощью веревок и воротов В. Помимо навеса в передней части кота, осаждающие защищены палисадами и передвижными щитами. Крыша кота покрыта невыделанными шкурами, которые защищают его от снарядов с горючей смесью, которые могут сбросить со стен осажденные. Но прежде, чем послать кота разрушать подножие стены, осаждающие метательными снарядами разбили на этом участке стены хорды. За котом мы видим большую катапульту С, которая занята уничтожением хорд на соседней куртине. Она уже заряжена, и воин устанавливает метательный рычаг в нужное положение. Катапульта защищена высоким палисадом. Неподалеку, прикрывшись щитами на колесах, расположились арбалетчики, готовые подстрелить любого, кто покажется на стене. Далее стоит деревянная башня Е с перекидным мостом, покрытая шкурами. Башня эта передвигается по подготовленному настилу, доски которого подкладываются по мере того, как осаждающие под прикрытием палисадов заполняют ров. Эту башню двигают, как и кот, при помощи веревок и воротов. Еще дальше расположена батарея из двух катапульт, которые стреляют бочонками с горючей смесью по хордам стены. В осажденном городе на большой квадратной башне, которую венчает боевая площадка, защитники установили катапульту, которая ведет стрельбу по движущейся башне противника. В крепости еще одна катапульта, скрытая от глаз осаждающих стеной, бросает метательные снаряды в осадные орудия врага. Пока враг не достиг основания стен, осажденные ведут пассивную оборону, удовлетворяясь обстрелом нападающих из луков и арбалетов через бойницы стен и хорд. Если защитники города храбры и многочисленны, они могут попытаться ночью поджечь башню, палисады и орудия врага, совершив вылазку из боковой дверцы, расположенной совсем в другом месте, если же они истощены и деморализованы или если среди них нет храбрецов, которые могли бы вдохновить их на вылазку, то на рассвете ров будет заполнен, а слегка наклонный настил позволит башне противника быстро продвинуться вперед под своим собственным весом, причем осаждающим придется удерживать ее, чтобы она не упала. И тогда на обломки хорд, разбитых катапультами, с этой башни опустится мост, и на парапет стены хлынет поток рыцарей и других воинов, вооруженных копьями и мечами (рис. 21). Но эту опасность можно предвидеть, и если защитники города готовы сражаться до конца, то, оставив занятую противником стену, они запрутся в башнях, расположенных на равных интервалах друг от друга (рис. 22) [31]. Договорившись о совместных действиях, они начнут обстреливать захваченный врагом парапет продольным огнем и засыплют его метательными снарядами. А когда нападающие попробуют спуститься со стены в город, то защитники устроят неожиданную вылазку из дверей А и В, и до того, как на стену успеет подняться большое число вражеских солдат, сбросят их со стены, захватят их передвижную башню и сожгут ее. Если же гарнизон города, отброшенный от стены, не решится на подобные смелые действия, то он может забаррикадироваться в башнях, и тогда противнику придется осаждать каждую из них по отдельности, поскольку все башни в случае необходимости превращаются в маленькие независимые крепости. Многие башни имеют колодцы, очаги и подвалы для хранения и приготовления пищи. Дверцы, с помощью которых башни сообщаются с парапетом, узкие, укреплены железными пластинами и закрываются изнутри и снабжены засовами из толстых бревен, которые вмонтированы в толщу стены. В любой момент эту дверь можно закрыть и быстро запереть с помощью такого бревна.
