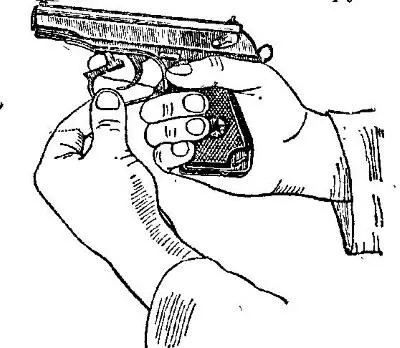

2. Отделить затвор от рамки. Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданном положении указательным пальцем правой руки. Левой рукой отвести затвор в крайнее заднее положение и. приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины. Отделить затвор от рамки и поставить спусковую скобу на свое место.

Рис № 47

Рис № 48

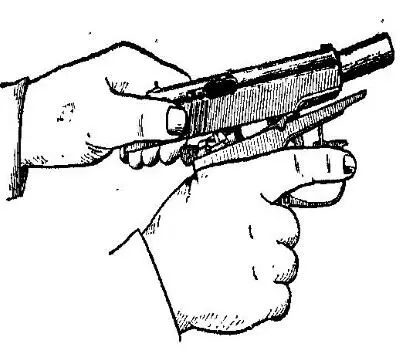

3. Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.

Сборку пистолета после неполной разборки производить в обратном порядке

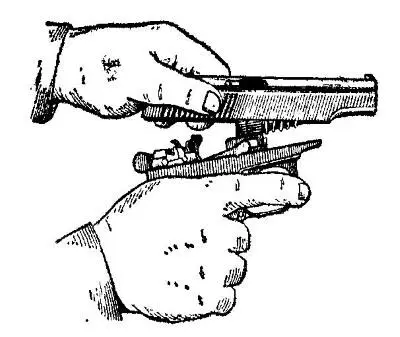

1. Надеть на ствол возвратную пружину. Взяв рамку за рукоятку в правую руку. Левой рукой надеть возвратную пружину на ствол обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками.

Рис № 49

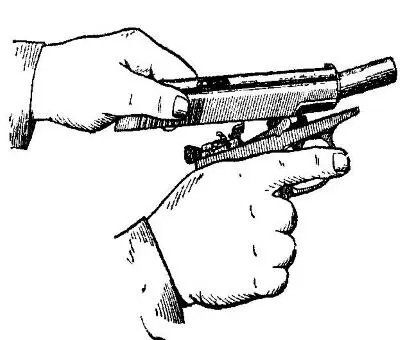

2. Присоединить затвор к рамке. Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора (рис. 5) и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу. Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение. Включить предохранитель (поднять флажок вверх).

Рис № 50

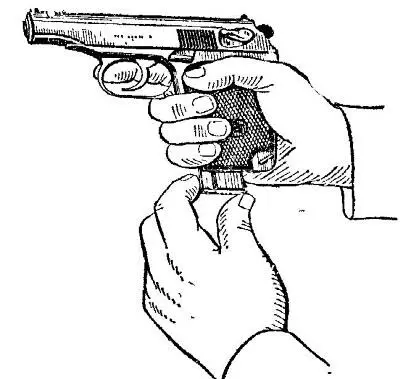

3. Вставить магазин в основание рукоятки. Удерживая пистолет в правой руке, большим и указательным пальцами левой руки вставить магазин в основание рукоятки через нижнее окно основания рукоятки (рис. 7) Нажать на крышку магазина большим пальцем так, чтобы защелка (нижний конец боевой пружины) заскочила за выступ на стенке магазина. При этом должен произойти щелчок. Удары по магазину ладонью не допускаются.

Рис № 51

Проверить правильность сборки пистолета после неполной разборки.

Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и остается в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

Рис № 52

а – кобура;

1. корпус;

2. крышка;

3. карман для запасного магазина;

4. передняя носильная петля;

5. задняя носильная петля;

6. застежка;

7. петли для протирки;

8. внутренний вспомогательный ремешок;

б – запасный магазин;

в – протирка;

1. лезвие;

2. прорезь протирки;

3. выступ;

г – пистолетный ремешок:

1. ремень;

2. карабинчик;

3. петля.

9-мм пистолетный патронсостоит из гильзы, капсюля, порохового заряда, пули.

Гильза служит для помещения порохового заряда и соединения всех частей патрона; во время выстрела она предупреждает прорыв газов из канала ствола через патронник.

В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от ударного состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.

Заряд состоит из бездымного пироксилинового пороха.

Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка с впрессованным в него ударным составом и фольгового кружка, прикрывающего ударный состав. При ударе бойка ударный состав воспламеняется.
