Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.

Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка («отбой» курка) и при отпущенном спусковом крючке.

К каждому пистолету придается принадлежность: запасной магазин, протирка, кобура, пистолетный ремешок.

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола.

Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором, пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

При расходе всех патронов из магазина, затвор становится на затворную задержку и остается в заднем положении.

Пистолет состоит из следующих основных частей:

1. затвора с ударником, выбрасывателем и предохранителем;

2. магазина;

3. ударно-спускового механизма;

Механизмов:

1. возвратной пружины;

2. рамка со стволом и спусковой скобой;

3. рукоятки с винтом;

4. затворной задержки;

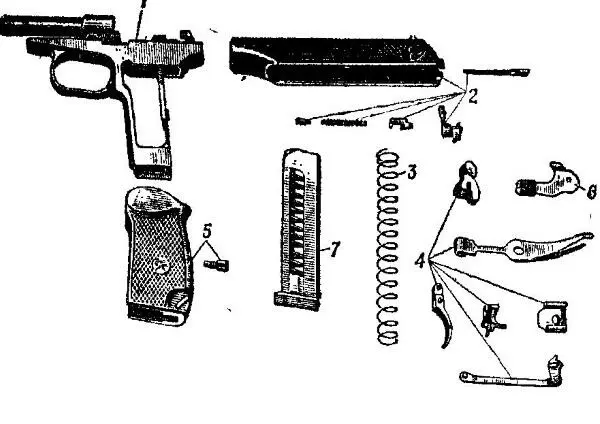

Рис № 45

1 – рамка со стволом и спусковой скобой;

2 – затвор с ударником, выбрасывателем и предохранителем;

3 – возвратная пружина;

4 – части ударно-спускового механизма;

5 – рукоятка с винтом;

6 – затворная задержка;

7 – магазин.

• Калибр 9 мм

• Патрон 9×17 (380АСР)

• Ствол нарезной

• Длина 165 мм

• Высота 127 мм

• Ширина 34 мм

• Емкость магазина 8/10 патронов

• Прицельная дальность 25 м

Разборка пистолета может быть неполная и полная

Неполная разборка производится для чистки, смазки и осмотра пистолета, полная – для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу; при переходе на новую смазку; при ремонте.

Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.

При разборке и сборке пистолета необходимо соблюдать следующие правила:

1. разборку и сборку производить на столе или скамейке, а в поле – на чистой подстилке;

2. части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;

3. при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

Неполную разборку пистолета необходимо производить в следующем порядке:

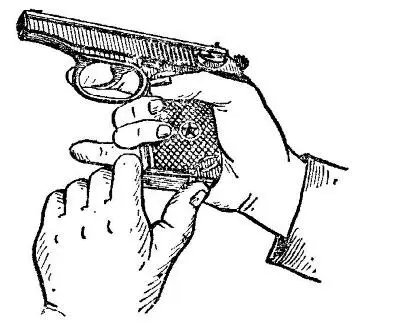

1. Извлечь магазин из основания рукоятки. Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки. Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.

Рис № 46
