Криминалистика (Изд. 2-е, переработанное и дополненное) (под ред. Н.П. Яблокова)

Панорамная съемка выполняется с помощью обычных малоформатных аппаратов, но с соблюдением определенных требований. Для обеспечения хорошей стыковки отдельных снимков панорамы необходимо, чтобы границы соседних кадров при этой съемке несколько перекрывали (на 10-15% площадь изображения) друг друга. В целях обеспечения правильной последовательности кадров на негативе и ускорения монтажа фотопанорамы перемещение фотоаппарата при панорамной съемке рекомендуется производить по направлению движения фотопленки. Панорамная съемка может быть выполнена двумя способами: круговым (секторным) и линейным.

Круговое панорамирование применяется в тех случаях, когда фотографируемые объекты расположены в разных плоскостях или под углом друг к другу, а также когда их удобнее зафиксировать из одной точки. При этом аппарат укрепляют на специальной панорамной или легко поворачиваемой вокруг вертикальной оси универсальной головке штатива.

В случаях, когда объекты находятся на одной линии (фасады домов, дороги, стены, заборы и т.п.), более предпочтительна фотосъемка методом линейной панорамы с перемещением аппарата по прямой параллельной линии. Плоскость пленки в фотоаппарате при этом должна располагаться параллельно фронтальной линии объекта. Место расположения аппарата зависит от требуемого масштаба съемки и типа объектива (обычный или телеобъектив). Нужно сохранять также одинаковое расстояние от аппарата до фронтальной линии объекта и все снимки делать с одной и той же высоты и с одной выдержкой. Соответственно различают горизонтальные и вертикальные панорамы. Панорамы могут быть многорядными.

Отпечатки, из которых составляется панорама, должны быть выполнены в одном масштабе, иметь одинаковую плотность, а их изображения – частично перекрываться.

Измерительная фотосъемка.Нередко в следственной практике возникает необходимость определить по снимкам действительные размеры сфотографированных объектов или расстояния между ними. Это оказывается возможным при фотографировании по правилам измерительной фотографии.

Масштабы фотографических изображений обусловливаются расстоянием от объектива до снимаемого объекта и длиной фокусного расстояния объектива. При обычной съемке (с уменьшением натурального размера запечатлеваемого объекта и при неизменном расстоянии его от объектива) изображение тем крупнее, чем больше фокусное расстояние объектива. При этом масштаб изображения прямо пропорционален величине главного фокусного расстояния объектива. Например, объектив, имеющий f = 100 мм, дает изображение вдвое большее, чем объектив с f = 50 мм при равном удалении снимаемого объекта.

В зависимости от целей и задач криминалистической фотосъемки измерительная фотография разделяется на метрическую* и масштабную. Метрическая съемкаосуществляется с глубинным масштабом, цена делений которого равна величине главного фокусного расстояния объектива используемого фотоаппарата. Точная же величина уменьшения предмета на таком снимке по сравнению с натуральной (коэффициент уменьшения) определяется количеством фокусных расстояний без одного, на котором находится снимаемый объект от объектива, либо частным от деления натуральных размеров запечатлеваемого эталонного объекта на его размеры на снимке.

*Литература по метрической съемке может быть рекомендована преподавателем.

Масштабная фотосъемкаявляется простейшим видом измерительного фотографирования. Она позволяет определить по снимку, выполненному таким способом, линейные размеры запечатленных объектов, а иногда и расстояния между ними.

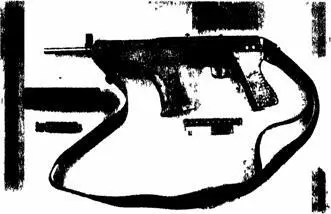

Рис. 7. Масштабный снимок вещественных доказательств

Для масштабного фотографирования необходимо:

1) в непосредственной близости от запечатлеваемого объекта и обязательно в одной плоскости с ним (рис. 7) поместить масштабную линейку или несколько линеек, если отдельные части предмета расположены от объектива на разных расстояниях;

2) плоскость пленки (пластинки) при съемке расположить параллельно плоскости фотографируемого объекта;

3) оптическую ось объектива направить в центр снимаемого объекта (точное центрирование при вертикальном положении аппарата достигается с помощью отвеса, прикрепленного в центре картонного колпачка, который надевается на объектив аппарата). Чтобы определить по снимку величину сфотографированного объекта, надо, зная коэффициент его уменьшения на снимке, вычисленный путем деления истинного размера и использованного масштаба на его величину на снимке, умножить на интересующий следователя размер детали (части) или всего изображения. Например, истинная длина предмета равна 100 см. На снимке она уменьшилась до 5 см. Следовательно, коэффициент уменьшения путем деления 100 на 5 равен 20. Длина предмета на снимке – 6 см, ширина – 4 см. Истинная длина равна 6 х 20 == 120, а ширина – 4 х 20 = 80.
