Ишков Дмитриевич - Оформление заявки на выдачу патента на изобретение

Таким образом, возможно изготовление крупноразмерных ненесущих и самонесущих элементов стеновых ограждающих конструкций, панелей перекрытия и покрытия, а также трехслойных стеновых блоков размером 200×400×400 мм, что исключает необходимость армирования блоков.

ПРИЛОЖЕНИЕ 5

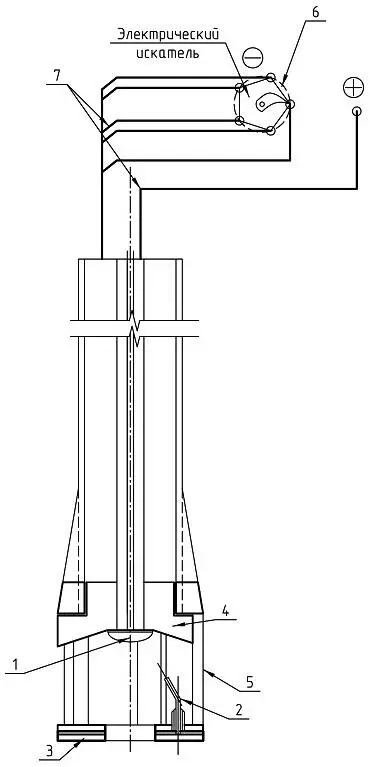

1. Разрядник для создания набивных свай, содержащий расположенные в формующей камере верхний и нижний электроды, отличающийся тем, что в него введен присоединенный к токопроводящему кабелю электрический шаговый искатель, связанный с нижним электродом, содержащим не менее трех токопроводящих элементов.

2. Разрядник по п. 1, отличающийся тем, что нижний электрод содержит нечетное число токопроводящих элементов.

3. Разрядник по п. 1 или 2, отличающийся тем, что рабочая поверхность верхнего электрода имеет симметричную выпуклую форму, а ось каждого токопроводящего элемента нижнего электрода расположена перпендикулярно рабочей поверхности верхнего электрода.

4. Разрядник по п. 3, отличающийся тем, что в верхней части формующей камеры размещен отражающий экран, угол наклона между рабочей поверхностью которого и осью токопроводящих элементов нижнего электрода составляет 45-60°.

ПРИЛОЖЕНИЕ 6

Кладочный раствор, содержащий цемент, заполнитель, добавку в виде нанокатализаторов и воду, отличающийся тем, что в качестве заполнителя используют пыль уноса, образующуюся в системах газоочистки при сушке песка, в качестве нанокатализаторов углеродные трубки или фуллерены при следующем соотношении компонентов, кг/м3:

цемент 400;

пыль уноса 125;

нанокатализаторы 0,02;

вода 340.

ПРИЛОЖЕНИЕ 7

Способ изготовления элементов многослойных ограждающих конструкций, включающий последовательное заполнение формы бетонными смесями теплоизоляционного и конструкционных слоев, отличающийся тем, что после укладки первого конструкционного слоя средней плотностью 800-1400 кг/м3 вводится армированный контактный слой, образуемый в результате нанесения на нижний конструкционный слой рубленого щелочестойкого стекловолокна длиной 20-30 мм в количестве 0,04-0,06 кг на 1 м2, затем в форму заливается бетонная смесь теплоизоляционного слоя средней плотностью 200-400 кг/м3, форма подвергается вибрированию в течение 30-60 с, после чего повторяются операции по заполнению формы следующим соединительным слоем, а затем конструкционным слоем с виброуплотнением в течение 50-100 с.

ПРИЛОЖЕНИЕ 8

ПРИЛОЖЕНИЕ 9

Изобретение относится к строительству, а именно к технологии изготовления элементов многослойных ограждающих конструкций, с теплоизоляционным слоем из легких бетонов.

Изобретение позволит повысить прочность изделия в контактной зоне слоев за счет введения в состав конструкции дополнительного армированного контактного слоя. Способ включает введение на стадии изготовления в зону контакта конструкционных и теплоизоляционного слоев дисперсного армирования в виде рубленого щелочестойкого стекловолокна. После укладки в форму и уплотнения бетона наружного конструкционного слоя средней плотностью 800-1400 кг/м3 и толщиной согласно расчету производится напыление на поверхность бетона рубленого щелочестойкого стекловолокна длиной 20-30 мм в количестве 0,04-0,06 кг на 1 м2, после чего производится укладка в форму теплоизоляционного слоя из бетона плотностью 200-400 кг/м3 с вибрированием в течение 30-60 с, после чего повторяются операции по заполнению формы следующим соединительным слоем, затем конструкционным слоем с виброуплотнением в течение 50-100 с. 1 ил.
