Ишков Дмитриевич - Оформление заявки на выдачу патента на изобретение

Однако прочностные характеристики данного раствора достигаются за счет включения в его состав существенного количества бентонитовой глины, имеющей высокую стоимость. При этом известный раствор имеет невысокую морозостойкость. Кроме того, в состав раствора в качестве заполнителя входит песок, что также повышает стоимость раствора.

Наиболее близким по совокупности признаков к предлагаемому изобретению, т.е. прототипом, является композиция для получения строительных материалов, включающая цемент, заполнитель, добавку в виде нанокатализаторов и воду (патент РФ № 2281262, МПК С04В 28/00, 2005).

Однако известная композиция имеет невысокую морозостойкость. Кроме того, в состав раствора в качестве заполнителя входит песок, что также повышает стоимость раствора.

Изобретательская задача состояла в разработке состава кладочного раствора с высокой прочностью и хорошей морозостойкостью при использовании в качестве заполнителя отходов производства.

Данная задача решена путем создания кладочного раствора следующего состава:

цемент – 400 кг/м3;

пыль уноса – 1250 кг/м3;

нанокатализаторы – 0,02 кг/м3;

вода – 340 кг/м3.

В качестве цемента используется цемент любой марки.

В качестве пыли уноса используют пыль, образующуюся в системах газоочистки при сушке песка. В качестве добавки используются нанокатализаторы – углеродные трубки или фуллерены.

В Москве и Московской области функционируют 25 асфальтобетонных заводов. Только на Мытищинском асфальтобетонном заводе мощностью 300 тыс. т в год ежесуточно в процессе производства продукции в системах газоочистки образуется до 10 т пылевидного отхода сушки песка, который практически не используется, отправляется в отвалы и к тому же загрязняет окружающую среду. Данный отход относится к 1 классу строительных материалов в соответствии с ГОСТ 30108-94 «Строительные материалы и изделия. Определение эффективной удельной активности естественных радионуклидов».

Применяемые в составе кладочного раствора цемент соответствует ГОСТ 10178-85, песок – ГОСТ 2138-91, а вода – ГОСТ 23732-79. Таким образом, заявленный кладочный раствор отличается от прототипа тем, что в его состав входит пылевидный отход сушки песка и нанокатализаторы – углеродные трубки или фуллерены (добавка).

Предлагаемый кладочный раствор обладает высокой прочностью и хорошей морозостойкостью. Кроме этого, дополнительным преимуществом является улучшение окружающей среды.

Пример. Берут 400 г цемента, 1250 г пылевидного отхода, 340 г воды, 0,02 г добавки (углеродные трубки или фуллерены). Компоненты тщательно перемешивают и готовят раствор. Из полученного раствора формуют образцы-балочки размером 40×40×160 мм в соответствии с ГОСТ 5802-86, пропаривают в течение 8 час. в формах и после охлаждения испытывают на прочность.

Применение пылевидного отхода сушки песка в качестве заполнителя для кладочного раствора, а также применение в качестве добавки нанокатализаторов (углеродные трубки или фуллерены) значительно снижает стоимость раствора при сохранении его прочностных характеристик и морозостойкости.

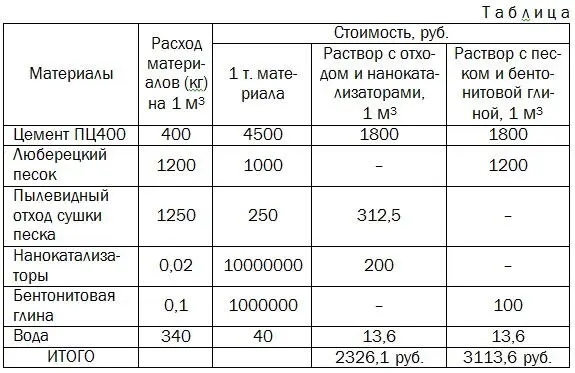

Расчеты представлены в таблице.

Из таблицы видно, что стоимость пылевидного отхода практически в четыре раза меньше стоимости песка. В то же время стоимость нанокатализаторов, применяемых в небольших количествах для предлагаемого изобретения, не намного больше стоимости бентонитовой глины. При сохранении прочности и морозостойкости кладочного раствора стоимость 1 м3 раствора составила 2326 руб.

ПРИЛОЖЕНИЕ 4

МПК B28B 1/087

Изобретение относится к строительству, а именно к технологии изготовления элементов многослойных ограждающих конструкций, с теплоизоляционным слоем из легких бетонов.

Известен способ изготовления элементов ограждающих конструкций, который предусматривает формование нижнего слоя изделия, укладку теплоизоляционного слоя и укладку верхнего слоя с последующим вибрированием всех слоев одновременно (а.с. СССР № 477144, МПК В32В 13/00, 1975).
