Евгений Айсберг - Телевидение?.. Это очень просто!

Н. — То есть?

Л. — Напряжение повышают при помощи вторичной обмотки с большим количеством витков, а выпрямляют его одноанодным кенотроном (рис. 124).

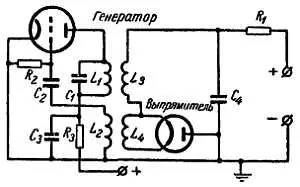

Рис. 124. Схема высоковольтного выпрямителя с использованием местного генератора и однополупериодного выпрямителя с фильтром.

Н. — Я вижу, что ты нагреваешь нить кенотрона также током генератора от небольшой предусмотренной для этой цели обмотки.

Л. — Ну и что же? Это изящнее, чем применение специальной вторичной обмотки на трансформаторе электропитания.

Н. — На какую частоту нужно настраивать генератор?

Л. — Можно использовать частоты, начиная с 500 вплоть до 250 000 гц. В первом случае трансформатор должен быть с сердечником, тогда как в высокочастотном генераторе можно не применять сердечника, что упрощает проблему изоляции.

Н. — С этим и здесь нужно считаться?

Л. — И как еще! Впрочем, чтобы избежать слишком большой разности потенциалов между соседними слоями обмотки, часто предпочитают наматывать катушку в виде плоской галеты с большим количеством слоев, но с небольшим числом витков в каждом из них.

Н. — Должен признаться, что идея вырабатывать на месте необходимый ток мне кажется весьма остроумной.

Л. — Конечно, хотя энергетический к. п. д. электронного генератора и не очень высок. Но в конечном счете можно обойтись и без него. Зачем, в самом деле, изготавливать этот маленький генератор переменного тока, если он уже существует в недрах телевизора.

Н. — Сегодня ты, видно, поклялся вещать языком сивиллы, чтобы подвергнуть мое любопытство самым жестоким испытаниям. Уж не намекаешь ли ты на гетеродин преобразователя частоты?

Л. — Нет, мой милый, хотя принципиально и им можно было бы воспользоваться в качестве источника переменного тока, если сделать его достаточно мощным. Но я думал о другом. Вспомни о перенапряжениях, которые возникают во время обратного хода на первичной обмотке строчного выходного трансформатора, связывающего отклоняющие катушки строк с генератором строчной развертки.

Н. — Да, действительно. Резкое изменение тока, вызванное спадом зуба пилы, является причиной описанных перенапряжений на первичной обмотке трансформатора, включенного в анодную цепь пентода генератора строчной развертки. И я помню, ты говорил, что порок может обратиться в добродетель, если использовать эти перенапряжения как источник высокого напряжения.

Л. — Решительно, твоя память продолжает восхищать меня. Ты видишь, что мы располагаем импульсами высокого напряжения, которые появляются с частотой развертки строк. Мы еще можем, если это нужно, увеличить напряжение при помощи дополнительной обмотки, образующей повышающий автотрансформатор (рис. 125).

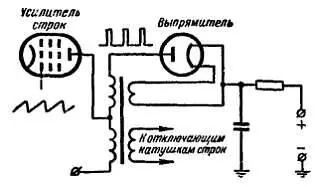

Рис. 125. Схема выпрямления импульсов высокого напряжения, возникающих на обратном ходу строчной развертки.

Н. — Теперь я вижу, остается только выпрямить напряжение обычным способом. И здесь ты также нагреваешь нить кенотрона от обмотки на том же трансформаторе.

Л. — Обращаю твое внимание, Незнайкин, на дополнительное преимущество такого высоковольтного источника, наиболее совершенного из всех и получившего самое широкое применение в современных телевизорах. Если почему-либо развертывающее устройство выйдет из строя, неподвижное пятно может вызвать прожог светящегося экрана в этой точке. Но в схеме получения высокого напряжения за счет перенапряжения на обратном ходу строчной развертки при выходе из строя развертки исчезнет высокое напряжение, а следовательно, и само пятно.

Н. — Значит, кинескоп при такой системе не подвергается никакому риску. Вот, наконец, слово утешения после опасностей, о которых ты сегодня говорил… Спасибо!
