Владимир Поляков - Посвящение в радиоэлектронику

Опыт по электромагнитной индукции.

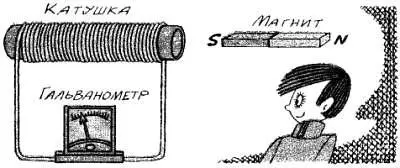

Разумеется, опытами с электричеством занимался не один Фарадей. Рассказывают, например, такой курьезный случай. Один из физиков того времени был очень близок к открытию закона электромагнитной индукции. Он разместил рядом две катушки, к одной из которых был подключен гальванометр, а через другую пропускался электрический ток. Вся беда была в том, что, желая обеспечить чистоту эксперимента, источник тока с выключателем физик разместил в другой комнате. Ток выключен стрелка гальванометра на нуле, ток включен — стрелка опять на нуле. Она отклонялась в момент включения и в момент выключения тока, но на гальванометр в это время никто не смотрел физик уходил в другую комнату включать и выключать рубильник.

Кто знает, может быть, теснота лаборатории (не было другой комнаты) помогла Майклу Фарадею открыть и сформулировать закон электромагнитной индукции, носящий теперь его имя. Если магнитное поле, пронизывающее какой-либо контур (проволочный виток, рамку, катушку) изменяется, то в этом контуре возникает ЭДС, а следовательно, и электрический ток. Закон электромагнитной индукции позволил создать динамомашину — генератор электрического тока. Конструкция динамомашины мало изменилась до наших дней, увеличились лишь ее размеры и мощность. Огромные динамомашины — генераторы установлены и на тепловых, и на атомных, и на гидроэлектростанциях. Тем, что теперь в каждой квартире пользуются электроэнергией, что улицы больших и малых городов ярко залиты электрическим светом, ходят электропоезда, трамваи и троллейбусы, — почти всей современной энергетикой мы обязаны Фарадею и многочисленным физикам и электротехникам, работавшим посте него.

Что же главное в законе электромагнитной индукции? То, что ЭДС индукции пропорциональна не величине магнитного поля (постоянное поле ЭДС не создает), а скорости его изменения. Ну а что если проволочный виток — контур или катушку убрать, а переменное магнитное поле оставить? Тогда вокруг силовых линий магнитного поля Нтока не будет, но останется кольцевое электрическое поле Е. Оно как бы порождается изменениями магнитного поля.

Обратный эффект также существует. Если изменяется электрическое поле Е= Е( t ), то вокруг его силовых линий возникает кольцевое магнитное поле Н. Эти явления были предсказаны великим физиком-теоретиком Джеймсом Кларком Максвеллом в середине прошлого столетия. Максвелл вывел стройную систему уравнений, описывающих взаимосвязь переменных электрического и магнитного полей. Уравнения Максвелла и сейчас используются в электродинамике при расчетах антенн, волноводов, условий распространения радиоволн над земной поверхностью и решении многих других прикладных задач. Из этих уравнений Максвелла следует, в частности, существование электромагнитных волн, свободно распространяющихся в пространстве. Уравнения дают и скорость распространения этих волн, которая, как оказалось, совпадает со скоростью света.

Здесь просто необходимо сделать небольшое отступление. Скорость света к описываемому времени была известна уже достаточно точно. Впервые ее измерил датский астроном О. Ремер еще в 1675 году. Предвижу недоуменный вопрос читателей: а как ему это удалось в столь древние времена? Ремер наблюдал за затмениями спутников Юпитера. Еще непонятнее? Причем тут спутники Юпитера?

Мне хочется описать эти наблюдения подробнее, чтобы читатель мог оценить остроту мысли и тонкость эксперимента ученых. Допустим, в какой-то момент Земля и Юпитер находятся по одну сторону от Солнца, т. е. максимально близко друг от друга. Астроном определяет момент, когда спутник Юпитера скрывается за планетой, а затем и период обращения спутника вокруг Юпитера.

Небесные «часы» очень точны, а законы механики неизменны. Теперь можно рассчитать моменты заходов спутника за планету на много месяцев вперед. Сделаем эти расчеты и подождем. Через несколько месяцев Земля окажется в другом положении относительно Солнца, а Юпитер, обращающийся вокруг Солнца значительно медленнее, сдвинется от прежнего положения незначительно. Опять наблюдаем спутник и убеждаемся, что он «заходит» позже, чем было рассчитано! Чем это объяснить? Только тем, что Земля теперь дальше от Юпитера и свету требуется некоторое время, чтобы преодолеть это дополнительное расстояние. Измерив запаздывание заходов спутника и оценив, насколько увеличилось расстояние, мы можем вычислить скорость света! Ремер получил значение 215000 км/с.
