Единственным реальным средством решения задачи стопроцентного охвата населения страны телевизионным вещанием в сжатые сроки оказалось использование спутниковых систем. 23 апреля 1965 года в Советском Союзе был произведен запуск спутника связи «Молния-1» на высокую эллиптическую орбиту с апогеем в северном полушарии и перигеем в южном. Начальный период обращения спутника был близок к половине суток и составил 11 ч 48 мин. Такой период обращения выбран не случайно: спутник должен появляться над обслуживаемой территорией всегда в одно и то же время, скажем в часы вечерних телепередач. На борту спутника была установлена ретрансляционная аппаратура для передачи программ телевидения и дальней двусторонней многоканальной телефонной, фототелеграфной и телеграфной радиосвязи. Первый прямой телевизионный обмен телевизионными программами между Москвой и Владивостоком состоялся!

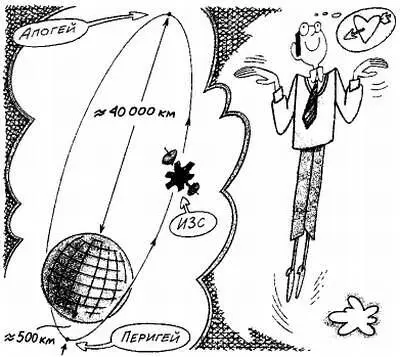

Орбита ИСЗ «Молния-1».

На выборе орбиты спутника следует остановиться особо. Орбита представляет собой сильно вытянутый эллипс» в одном из фокусов которого находится центр Земли. Плоскость орбиты наклонена к плоскости экватора под углом около 65°, причем апогей орбиты — наиболее удаленная от Земли точка — находится в северном полушарии. Высота апогея составляет около 40000 км, а высота перигея — всего около 500 км. В соответствии с законами Кеплера, которым подчиняются все движущиеся небесные тела, спутник пролетает приближенную к Земле часть орбиты, включающую точку перигея, очень быстро. Ретранслятор спутника на этом отрезке орбиты, расположенном в южном полушарии, выключается. Зато удаленную от Земли часть орбиты, включающую точку апогея, спутник проходит медленно, он как бы «зависает» на несколько часов над Сибирью и Дальним Востоком. В это время и ведется ретрансляция телевизионных программ. Поскольку период обращения спутника равен 12 ч, в течение суток он совершает два витка вокруг Земли. На первом витке в течение девяти часов обеспечивается связь между любыми пунктами как на территории СССР, так и других стран Европы и Азии. Во время второго витка в течение трех часов возможна связь между европейской частью СССР и Центральной и Северной Америкой.

Корпус спутника связи «Молния-1» выполнен в виде цилиндра, на котором расположены шесть панелей с солнечными батареями и две направленные параболические антенны. Эти внешние устройства раскрываются после вывода спутника на орбиту. В торцах цилиндра расположены датчики ориентации и двигательная установка для коррекции орбиты. На внешней поверхности корпуса расположены также радиаторы системы терморегулирования. Работой спутника управляет программно-вычислительное устройство на основе сигналов командно-измерительной аппаратуры.

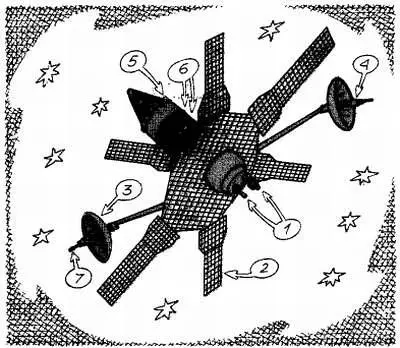

Устройство спутника « Молния-1»:

1— датчики ориентации; 2— солнечные батареи; 3, 4— направленные антенны; 5— корректирующая двигательная установка; 6— радиатор-охладитель; 7— датчик ориентации антенн на Землю

Основную полезную нагрузку спутника составляет ретранслятор. Принятые с Земли сигналы через приемную антенну поступают на входное устройство и далее — на преобразователь частоты. Основное усиление сигналов происходит на сравнительно низкой промежуточной частоте. Затем сигнал еще раз преобразуется по частоте и усиливается оконечным усилителем мощности, выполненным на лампе бегущей волны. Усиленный сигнал излучается передающей антенной в сторону Земли. Выходная мощность ретранслятора достигает 40 Вт. Столь большая мощность бортового передатчика позволила упростить оборудование наземных станций и повысить помехоустойчивость связи. Для повышения надежности на спутнике связи «Молния-1» установлено три ретранслятора один рабочий и два резервных.

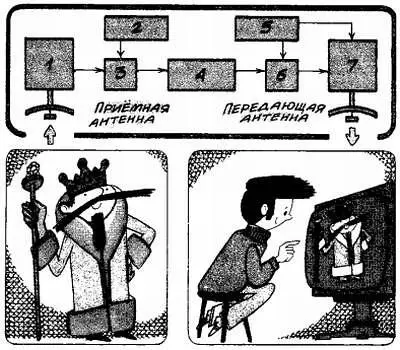

Структурная схема ретранслятора связного спутника:

1— приемник: 2— первый гетеродин: 3— первый преобразователь частоты; 4— усилитель промежуточной частоты; 5— второй гетеродин; 6— второй преобразователь частоты; 7— усилитель мощности на лампе бегущей волны
