В некоторых европейских странах все виды котельного топлива делят на дистиллянтные (в российской практике – печное топливо) и остаточные (мазут). Печное топливо получают при термическом и каталитическом крекинге нефтепродуктов. Оно применяется главным образом для отопления зданий, а также на железнодорожном транспорте и в промышленности. В Великобритании печное топливо называют «бытовым», во Франции – «легким», в США – «форсуночным». Деление печного топлива на сорта производится в зависимости от его вязкости, которая во многом определяет назначение топлива и наиболее подходящий тип форсунки.

Вполне пригодны для использования в небольших отопительных котлах и легкие сорта мазута, в первую очередь – флотские: Ф5 и Ф12. К важным достоинствам этих марок жидкого топлива можно отнести невысокую вязкость: у Ф5, например, при температуре 50 °С она не превышает 5 градусов условной вязкости (°ВУ). Кроме того, флотские мазуты отличаются низкими температурой застывания (–5 °С), зольностью (не более 0,1 % по массе) и высокой теплотой сгорания (Q r i= 41,3 МДж/кг).

Топочные мазуты, в отличие от флотских, являются тяжелыми крекинг-остатками или их смесями с мазутами прямой перегонки. Помимо высокой вязкости и плюсовой температуры застывания, в топочных мазутах допускается более высокое содержание механических примесей, серы и воды. Всё это создает существенные трудности при хранении и сжигании топочных мазутов в водогрейных котлах малой мощности.

В табл. 4 приведены основные характеристики жидких топлив, на которые рассчитаны горелки и котлы поставщиков оборудования из Европы.

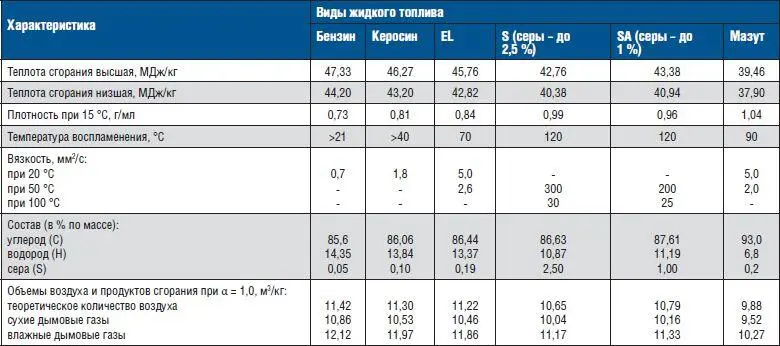

Таблица 4. Характеристики различных видов жидкого топлива

В тех регионах, где природный газ отсутствует, а использование жидкого топлива оказывается неприемлемым по финансовым соображениям, можно встретить водогрейные котлы на твердом топливе. К нему относятся различные виды угля (каменный, бурый, антрацит), а также торф, сланцы и различные виды отходов (как промышленных, так и твердых бытовых отходов – ТБО). По организации топочного процесса к этой группе топлива принадлежит и биотопливо, т. е. древесина, отходы лесозаготовки, деревопереработки, целлюлозно-бумажного и сельскохозяйственного производства.

В последние годы проблему отопления в некоторых районах все чаще решают за счет отходов лесопереработки. В дело идут сырая и влажная щепа, низкосортная древесина, опилки и другие виды древесного топлива.

Использование каждого из видов топлива требует специальной организации топочного процесса. Уголь, как правило, сжигается в виде кусков определенного размера, подаваемых на неподвижную или механическую решетку. Через отверстия в решетке в слой поступает воздух, содержащий необходимый для горения кислород.

К твердому топливу, подаваемому на решетку, предъявляются специфические требования: оно не должно иметь слишком крупных кусков и слишком мелких фракций (последние будут проваливаться через решетку или уноситься с продуктами горения). Поэтому для водогрейных котлов (особенно небольших, используемых в автономных системах теплоснабжения) поставляются сортированный уголь или специальные виды обработанного твердого топлива: брикеты, гранулы или пеллеты, приготовленные из древесных отходов.

Как известно, твердое топливо, кроме органической массы, содержит негорючие минеральные примеси. Поэтому после его сгорания образуются очаговые остатки: шлак и зола. Следовательно, в конструкцию водогрейных котлов, рассчитанных на сжигание твердого топлива, должны быть заложены приспособления для сбора и периодического (а еще лучше – непрерывного) удаления очаговых остатков. Кроме того, крупные водогрейные котлы, устанавливаемые в промышленных котельных или в районных станциях теплоснабжения (РСТ), необходимо оборудовать золоулавливающими аппаратами для очистки дымовых газов от содержащихся в них золовых частиц. В качестве таких золоуловителей могут использоваться батарейные циклоны, мокрые скрубберы, эмульгаторы, а в случае более жестких требований – электро– или тканевые фильтры.

В продуктах сгорания содержится некоторое количество водяных паров, источники которых – влага топлива (в торфе, например, ее содержание превышает 50 % по массе), влага, поступающая в котел вместе с воздухом, и, наконец, водород, присутствующий во всех видах топлива (но особенно много его в природном и попутных газах). При полном сгорании водород превращается в Н 2О.
