Рабочее давление предохранительного клапана выбирается в зависимости от рабочего и максимального давления бойлера (как правило, 6 бар).

Между предохранительным клапаном и защищаемым сосудом не должно быть запорных устройств

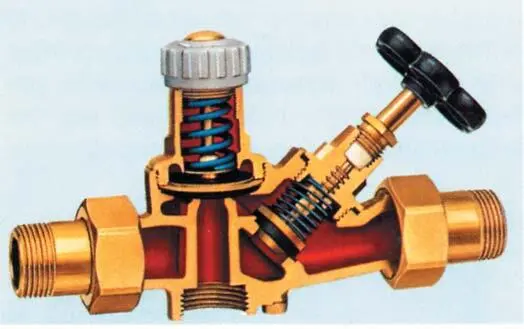

Рис. 8. «Группы безопасности»

Очень часто совместно с бойлерами применяют так называемые группы безопасности. Это устройство состоит из предохранительного клапана, обратного клапана и запорного устройства (шаровой либо муфтовый кран).

В зависимости от вида сжигаемого топлива (газ, жидкое топливо) в котлах используются два основных типа горелок – атмосферные и с принудительной подачей топлива и воздуха. Реже применяются горелки предварительного смешения (Premix) или их разновидность – матричные горелки (Matrix).

В атмосферных горелках первичный воздух для горения подсасывается за счет инжектирующей способности струи газа, выходящей из форсунки. Дополнительно необходимый для горения «вторичный» воздух подсасывается уже в зону факела для дожигания. Современные атмосферные горелки сконструированы так: из газового коллектора газ попадает через форсунки в перфорированные смешивающие трубки, в которых газ перемешивается с воздухом и уже после этого через перфорации подается в топку. При этом происходят интенсивное перемешивание и догорание молекул оксида углерода до СО 2. Однако при таком горении в высокотемпературном пламени образуется большое количество токсичных оксидов азота NO х. Законодательства многих стран строго регламентируют такие выбросы. Для борьбы с данными загрязнениями пламя горелки делают «вытянутым» или охлаждают его корневую зону, помещая в нее рассекатели либо охладители пламени.

Рис. 9

«Разрушенный» факел вытягивается, и горючий газ сгорает при меньшей температуре, а следовательно – с меньшим количеством NO х.

Самыми лучшими примерами рассеянного или охлажденного пламени могут считаться матричные или излучающие горелки. В них пламя небольшой высоты горит на поверхности рассекателя-катализатора. При температуре горения до 1000 °С (красное горение) оксиды азота практически не образуются, а сгорание углерода (окисление СО до СО 2) завершается почти полностью.

Рис. 10

Достоинства:

– бесшумность;

– простота конструкции;

– компактность;

– дешевизна.

Недостатки:

– зависимость от давления газа;

– невозможность сжигать жидкое топливо;

– невысокая регулируемость;

– работа только с котлами малой мощности, теплообменники которых имеют невысокое сопротивление;

– КПД ниже, чем у горелок других типов;

– применение лишь до 800 кВт.

Горелки с принудительной подачей воздуха и газа (Jet-burners) конструктивно отличаются от атмосферных. В них воздух для горения подается специально установленным вентилятором в смешивающую трубу Вентуры. При этом происходит не только качественное перемешивание газа и воздуха, но и подсос газа из газовой магистрали. В горелках более сложной конструкции поток воздуха делится на первичный и вторичный.
