Остановимся подробнее на особенностях процесса получения пара в котлах с естественной циркуляцией и в прямоточных котлах.

На рис. 1.2 приведена схема барабанного котла с естественной циркуляцией, выполненного по традиционной П-образной схеме (о других схемах компоновки паровых котлов будет рассказано ниже). Питательная вода, как показано на этой схеме, поступает в экономайзер, расположенный в конвективной шахте. Экономайзер – первая часть водопарового тракта котла: нагретая в нем вода поступает в барабан, который соединен как с необогреваемыми опускными, так и с обогреваемыми подъемными трубами и является замыкающим звеном контура циркуляции. По необогреваемым трубам котловая вода опускается к коллекторам, размещенным у нижней кромки топочной камеры. Из этих коллекторов вода поступает в вертикальные трубки топочных экранов. Именно здесь благодаря мощному тепловому потоку от сгорания органического топлива начинается собственно процесс парообразования. При однократном прохождении через топочные экраны испаряется не вся вода: в барабан возвращается пароводяная смесь. Доля пара в данной смеси (паросодержание) характеризует тепловую нагрузку испарительной поверхности нагрева. Величину, обратную этой доле, принято называть кратностью циркуляции (К). В объеме барабана происходит разделение (сепарация) воды и пара (подробнее см. в гл. 8 Конец ознакомительного фрагмента. Текст предоставлен ООО «ЛитРес». Прочитайте эту книгу целиком, купив полную легальную версию на ЛитРес. Безопасно оплатить книгу можно банковской картой Visa, MasterCard, Maestro, со счета мобильного телефона, с платежного терминала, в салоне МТС или Связной, через PayPal, WebMoney, Яндекс.Деньги, QIWI Кошелек, бонусными картами или другим удобным Вам способом. ). Пар выходит во входной коллектор пароперегревателя, а котловая вода вновь попадает в опускные трубы циркуляционного контура.

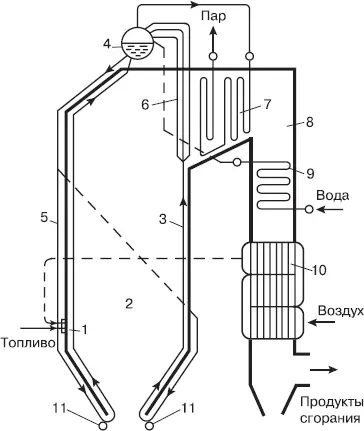

Рис. 1.2. Схема барабанного котла с естественной циркуляцией, работающего на пылевидном топливе: 1 – горелки; 2 – топочная камера; 3 – топочный экран; 4 – барабан; 5 – опускные трубы; 6 – фестон; 7 – пароперегреватель; 8 – конвективный газоход; 9 – экономайзер; 10 – трубчатый воздухоподогреватель; 11 – нижние коллекторы топочных экранов

Подъемно-опускное движение по контуру естественной циркуляции (то есть по необогреваемым опускным и обогреваемым подъемным трубам) происходит вследствие разности плотностей котловой воды и пароводяной смеси. Подробнее о закономерностях естественной циркуляции рассказано в главе 6 Конец ознакомительного фрагмента. Текст предоставлен ООО «ЛитРес». Прочитайте эту книгу целиком, купив полную легальную версию на ЛитРес. Безопасно оплатить книгу можно банковской картой Visa, MasterCard, Maestro, со счета мобильного телефона, с платежного терминала, в салоне МТС или Связной, через PayPal, WebMoney, Яндекс.Деньги, QIWI Кошелек, бонусными картами или другим удобным Вам способом. , посвященной гидродинамике водопарового тракта котельной установки.

Для повышения надежности циркуляции на барабанных котлах повышенного давления (17–18 МПа) применяют принудительное движение пароводяной смеси в топочных экранах (рис. 1.3,б). Как показано на приведенных схемах, котел с принудительной циркуляцией (controlled circulation) отличается от котла с естественной циркуляцией (natural circulation) (рис. 1.3,а) наличием специального насоса для котловой воды.

На рис. 1.3,в представлена схема прямоточного котла (once through).

Прямоточные котлы отличаются от котлов с естественной и принудительной циркуляцией отсутствием барабана и однократным движением нагреваемой среды через испарительные поверхности нагрева. Можно сказать, что кратность циркуляции в прямоточных котлах К = 1, а гидравлическая система является разомкнутой (в отличие от барабанных котлов с естественной циркуляцией, гидравлическая система которых – замкнутая).

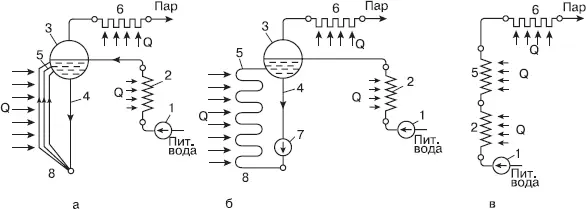

Рис. 1.3. Схема движения воды и водяного пара: а – барабанный котел с естественной циркуляцией; б – барабанный котел с принудительной циркуляцией; в – прямоточный котел; 1 – питательный насос; 2 – экономайзер; 3 – верхний барабан котла; 4 – опускные трубы; 5 – испарительные подъемные трубы; 6 – пароперегреватель; 7 – циркуляционный насос; 8 – нижний коллектор
