Коллектив авторов - Отопительные приборы и поверхности

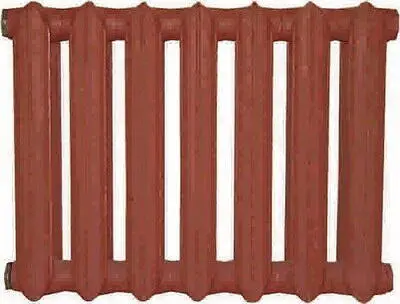

«Классика жанра»: модель МС-140-500

Между собой секции (или блоки) соединяются с помощью резьбовых ниппелей, которые, как и сами секции, имеют с одной стороны правую резьбу, с другой – левую.

В строительной практике чугунные радиаторы поставляются с завода сборками и уже на объекте группируются в приборы той мощности, которая предусмотрена проектом. (Отсоединение и подсоединение секций производят с помощью специальных ключей; радиаторы при этом закрепляются на верстаке; работу выполняют два человека.) В присоединительные отверстия конечных секций ввинчиваются глухие пробки, в точках подключения прибора к трубопроводной сети – проходные. В качестве уплотнений используются прокладки из термостойкой резины или паронита, в зависимости от температуры теплоносителя.

Согласно ГОСТу 31311-2005 «Приборы отопительные. Общетехнические условия», секции чугунных радиаторов и радиаторные пробки должны отливаться из серого чугуна с пластинчатым графитом по ГОСТ 1412, ниппели – из ковкого (ГОСТ 1215) или высокопрочного (ГОСТ 7293) чугуна. Допускается применять ниппели из углеродистой стали определенных марок.

Преимущество секционной конструкции – возможность получить прибор, точно соответствующий потребностям отапливаемого помещения. Кроме того, в случае повреждения одной или нескольких секций существует возможность заменить только вышедшие из строя элементы, а не весь радиатор.

Конструкция секционного чугунного радиатора

Важнейшее качество чугунных отопительных приборов – устойчивость к коррозии, невосприимчивость к плохому качеству теплоносителя, которым может служить как вода, так и пар температурой до 130–150 °С, в зависимости от модели радиатора. Такое свойство материала объясняется, в частности, наличием особенно прочного поверхностного слоя с повышенным содержанием кремния, который образуется при разливке металла.

Чугунные радиаторы значительно менее других подвержены воздействию растворенного кислорода и твердых частиц, присутствующих в теплоносителе, а также кислотной и щелочной среды.

Большое сечение внутренних каналов этих отопительных приборов делает не столь критичным образование отложений при использовании жесткой воды или накопление шлама, имеющегося в изношенных сетях. Это обуславливает также малое гидравлическое сопротивление, позволяющие использовать чугунные радиаторы в системах с естественной циркуляцией теплоносителя.

Тем не менее, в технической и нормативной документации, регламентирующей условия эксплуатации чугунных радиаторов, оговаривается, что качество теплоносителя (горячей воды) должно отвечать требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации ( табл. 1. ).

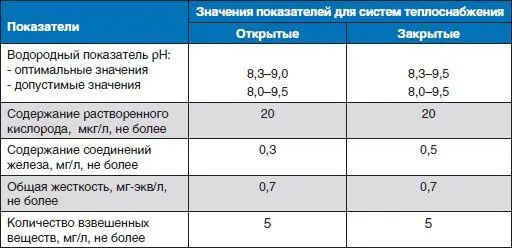

Табл. 1. Основные требования к качеству теплоносителя согласно Правилам технической эксплуатации электрических станций и сетей РФ

Не соответствует требованиям нормативов и утверждение, что из системы с чугунными радиаторами можно сколько угодно часто сливать воду. В частности, согласно ГОСТу 8690-94, они должны быть постоянно заполнены водой как в отопительные, так и межотопительные периоды. Опорожнение систем отопления допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 сут в течение года.
