Дмитрий Мрак - Двигатели Harley Davidson V-Twin

John Reed (custom builder):

«Все хотят знать, почему люди так любят этот мотоцикл? Я скажу так….Ты начинаешь любить, что-то если у этого чего-то есть сердце. У Harley Davidson это старый, добрый V-образный движок. В принципе, он не изменился со времен первой мировой, он стал только лучше. Вот это и есть сердце, которое любит человек. Именно с сердца я всегда начинаю строительство мотоцикла. Первый свой звук человек слышит еще в утробе – это биение сердца его матери. Я это прочувствовал на себе однажды, когда смотрел как заводится Harley….Началось все с хлопков и треска и неожиданно двигатель заработал ровно, размеренно и даже немного лениво. Все, кто был рядом не смогли сдержать улыбки.»

Наверное, правильно говорят, что лень – двигатель прогресса. Человеку лень было крутить педали велосипеда, и он решил приделать моторчик. Днём рождения мотоцикла принято считать 29 августа 1885 года. Немецкий инженер Готлиб Даймлер получил патент на «повозку для верховой езды с керосиновым двигателем»., которая была впервые продемонстрирована в ноябре 1885.

Примерно в это же время Генри Форд создает свой первый автомобиль (Ford Motor Company основана в 1903), братья Райт учатся летать (первый управляемый полет на аппарате тяжелее воздуха и с двигателем произошел 17 декабря 1903).

В то время разве что ленивый не занимался изобретательством, немудрено, что обычные парни из рабочих семей тоже решили внести свою лепту.

Уильям Харли и Артур Дэвидсон из города Милуоки просто задумались, как им добраться до места рыбалки побыстрее и без особых усилий, к тому же – получить удовольствие от дороги. И они создают чертёж двигателя, предназначенного для установки на велосипед. Поначалу, взрослые не слишком-то одобряли увлечения парней (еще бы, все свободное время они проводили в мастерской, всюду были следы масла и грязи, а во время работы над карбюратором произошел взрыв), но, убедившись в серьезности их намерений, дали добро. Парням на тот момент было чуть больше 20 лет.

В 1903 году первый Харли вышел из ворот «завода» – деревянного сарая размером 10 х 15 футов (3 х 4.5 метра). Он имел одноцилиндровый двигатель объемом 24.74″ (405.42 см³), диаметр цилиндра и ход поршня составлял 3 и 3 1/2 дюйма соответственно (7.62 и 8.89 см). Но, на экземпляре, хранящемся в музее Харли, диаметр цилиндра увеличен до 3 1/8 дюйма. Вес мотоцикла – 180 фунтов (81.65 кг). Многие части, такие как маховик, карбюратор и вилка, имеют клеймо «1». В процессе реставрации 1996—97 годов обнаружилось, что рама сделана позднее, скорей всего во второй половине 1905 (имеется крепеж для коляски под рулевой колонкой).

Модель 1906 года оснащалась двигателем объемом 26.8″ (439.17 см³), колесная база мотоцикла – 51 дюйм (1295 мм), бензобак вмещал 1.5 галлона (5.68 л) бензина и 2 кварты (1.9 л) масла. Общий вес составлял примерно 185 фунтов (84 кг). На одном баке можно было проехать 100—125 миль (161 – 201 км), масла хватало на 500 миль (804.67 км).

Впускные клапана первых одноцилиндровых моторов открывались за счет разрежения и закрывались от давления, создаваемого поршнем, сжимающим смесь. Эта система была изобретена De Dion-Bouton (одна из наиболее известных французских автомобильных фирм начала ХХ века, в 1900 году De Dion-Bouton, выпустившая 400 машин и 3200 моторов к ним, стала крупнейшей автомобилестроительной фирмой в мире).

Выпускные клапана управлялись толкателями. Выпускной клапан располагался ниже впускного, такая схема называлась IOE – Intake Over Exhaust. Клапана располагались по одну сторону цилиндра, что дало название схеме – pocket valve, что примерно означает «клапана в кармане». А верхняя часть конструкции имела форму, похожую на букву F. Отсюда и название – F-head.

Система впуска была карбюраторной: поплавки и жиклеры работали за счет гравитации (бензобак был выше). В 1909 году применили поворачивающуюся ручку газа, которая используется до сих пор. У Харли ручка была справа, а у Indian – слева. Пожалуй, единственной причиной для этого было соперничество компаний.

Смазывание также работало за счет разницы давлений: движение поршня вверх создавало разрежение под ним и некоторое количество масла разбрызгивалось внутри двигателя. Смазывать-то оно смазывало, но солидная часть сгорала или поступало наружу, так что такая система получила название «total loss oiling» – смазывание с тотальными потерями.

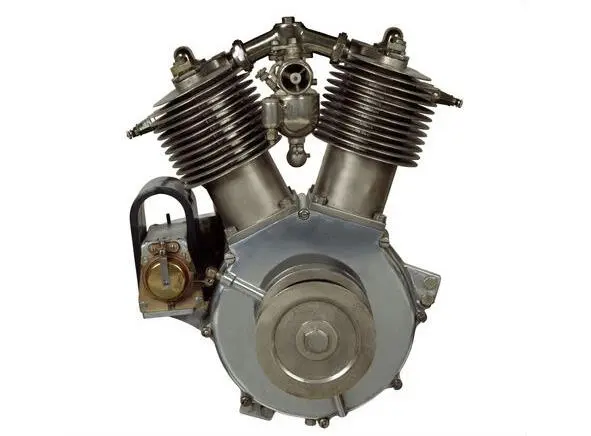

В 1909 году был выпущен первый V-Twin Харли и назывался мотоцикл Model 5-D. Почему Model 5? 1909 год был 5-м модельным. Год основания компании – 1903, и 1904 был нулевой отметкой. Выглядел мотоцикл как велосипед с моторчиком, каковым, по сути, и являлся.
