На рисунке показана грузовая марка судна длиной менее 100 метров.

Применяются следующие лесные грузовые марки:

LS – (Summer Timber Load line) – Летняя лесная грузовая марка, определяемая верхней кромкой линии, отмеченной LS.

LW – (Winter Timber Load line) – Зимняя лесная грузовая марка, определяемая верхней кромкой линии, отмеченной LW.

LWNA – (Winter North Atlantic Timber Load line) – Зимняя лесная грузовая марка для Северной Атлантики, определяемая верхней кромкой линии, отмеченной LWNA.

LT – (Tropical Timber Load line) – Тропическая лесная грузовая марка, определяемая верхней кромкой линии, отмеченной LT.

LF – (Fresh Water Timber Load line) – Лесная грузовая марка для пресной воды летом, определяемая верхней кромкой линии, отмеченной LF и нанесенной в нос от вертикальной линии. Разность между лесной грузовой маркой для пресной воды летом и летней лесной грузовой маркой, представляет поправку для загрузки в пресной воде для других лесных грузовых марок.

LTF – (Tropical Fresh Water Timber Load Line) – Тропическая лесная грузовая марка для пресной воды, определяемая верхней кромкой линии, отмеченной LTF, нанесенной в нос от вертикальной линии.

На рисунке показана лесная грузовая марка судна длиной более 100 метров.

Если условия эксплуатации судна, его характеристики или навигационные ограничения делают неприменимыми какие-либо сезонные грузовые марки, то такие марки могут не наноситься и будут отсутствовать в рисунке грузовой марки.

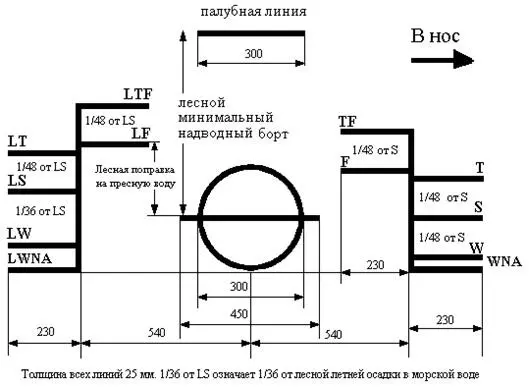

На рисунке показана лесная грузовая марка судна длиной менее 100 метров.

В случаях, когда зимняя грузовая марка для Северной Атлантики совмещается с зимней грузовой маркой у той же вертикальной линии, то эта грузовая марка отмечается W.

Альтернативные и дополнительные грузовые марки, требуемые другими действующими международными конвенциями, могут наноситься перпендикулярно к и в корму от вертикальной линии, от которой отложены все остальные грузовые марки, описанные выше. К дополнительным грузовым маркам относятся грузовые марки для судов, перевозящих опасные грузы класса 7 – Радиоактивные вещества.

Рисунок грузовой марки представляет собой сочетание грузовой марки, марочной гребенки и палубной линии.

Все символы и знаки грузовой марки, включая палубную линию, а также марки осадок, должны быть окрашены белой или желтой краской на темном фоне или черной краской на светлом фоне. Все знаки грузовой марки и марки осадок должны быть всегда легко различимы, поэтому, по мере повреждения или истирания краски, их необходимо подкрашивать. Необходимо иметь в виду, что плохо различимые знаки грузовой марки являются нарушением Конвенции о грузовой марке и могут стать основанием для задержания судна инспектором Портового контроля.

Грузовому помощнику настоятельно рекомендуется иметь в грузовом офисе и грузовой книге, копию действующего Международном свидетельстве о грузовой марке судна (International Load Line Certificate), которое выдается судну на пять лет.

Фактически, желательно иметь несколько копий, потому что каждый драфт сюрвейер всегда просит дать ему копию свидетельства и чтобы не отвлекаться во время драфт сюрвея на изготовление копий, будет полезно иметь несколько копий, как говорится, «под рукой».

Марки углубления – это приваренные на обоих бортах оконечностей корпуса судна и в районе миделя цифры и горизонтальные линии.

Осадка судна в районе нанесенной марки, равняется вертикальному расстоянию от нижней кромки цифры до нижней кромки киля.

В повседневной работе для измерения осадки применяется термин «снять осадки», т.е. определить осадки судна по маркам углубления, либо определить осадку путем измерения высоты надводного борта.

Марки углубления окрашиваются в белый цвет на темном фоне или в темный цвет на светлом фоне.

Маркировка может выполняться:

В метрической системе (арабские цифры) осадка измеряется в метрах – при этом высота цифр и расстояние между ними (по перпендикуляру к основной плоскости) составляет 100 мм.

В английской системе (римские цифры) осадка измеряется в футах (1 фут = 0,3048 м. или 12 дюймов, 1 дюйм = 2,54 см.) – при этом высота цифр и расстояние между цифрами (по перпендикуляру к основной плоскости) составляет 0,5 фута (6 дюймов).
