3.1.2. Клапаны гидравлики, обеспечения воздухом и водяного охлаждения прокатного стана

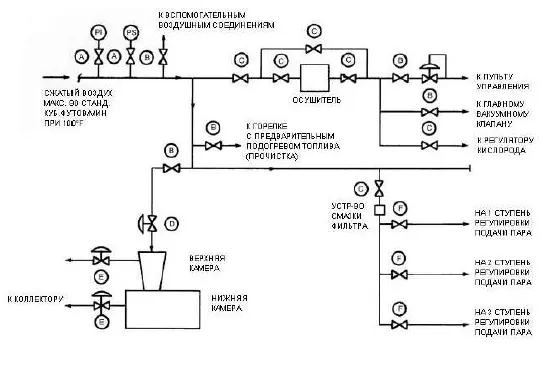

Технологическая схема показана на рис.3.2.

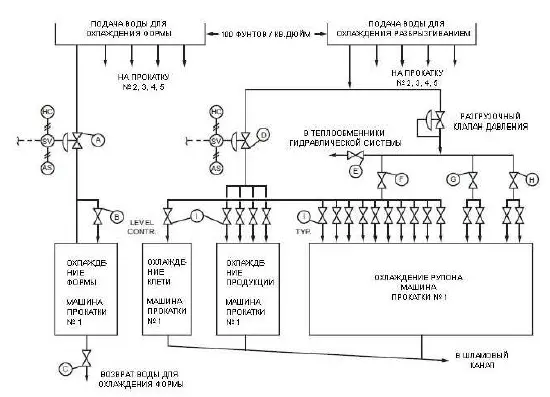

Рис. 3.2. Схема установки арматуры в системе водяного охлаждения прокатного стана [3]

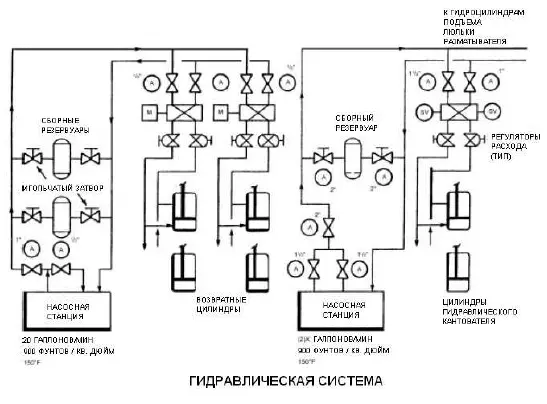

Рис. 3.3. Схема установки клапанов в гидравлической системе прокатного стана [3]

Технологический процесс

Функция прокатного стана – превращение стальных отливок или болванок в специфичную прокатную стальную продукцию. Некоторые вспомогательные операции, выполняемые основным прокатным станом, включают нарезку заготовок конкретной длины, обрезку, которая включает отрезание небольших кусочков с концов каждой заготовки с их последующей утилизацией, а также сбор и

сортировку отходов при выполнении данной операции. Три (3) формы заготовок, которые производятся на основном прокатном стане – это блюмы, слябы и заготовки. Блюмы обычно имеют круглую, квадратную или почти квадратную форму, в то время как слябы продолговатые, тонкие и относительно широкие. Заготовки имеют квадратную форму и имеют меньшее поперечное сечение, чем блюмы. В гидравлической системе для прокатного стана используются насосы и регулирующие клапаны для работы гидравлических цилиндров, выполняющих операции расстановки и подъема аналогично системе подачи воздуха. Жидкость для охлаждения подшипников используется в

большинстве вращающихся с высокой скоростью узлов, таких как насосы и вентиляторы, обеспечивая эффективную работу подшипников.

Номер модели и описание:

A. Отсечной клапан ½ дюйма – 2 дюйма 351

B. Электрический клапан с приводом EL 1 дюйм 9FB-2236XT с приводом EV/ER

3.1.3. Клапаны подачи кислорода в конвертер и печи

Схема установки клапанов для подачи кислорода в конвертер и печи показана на рис. 3.4.

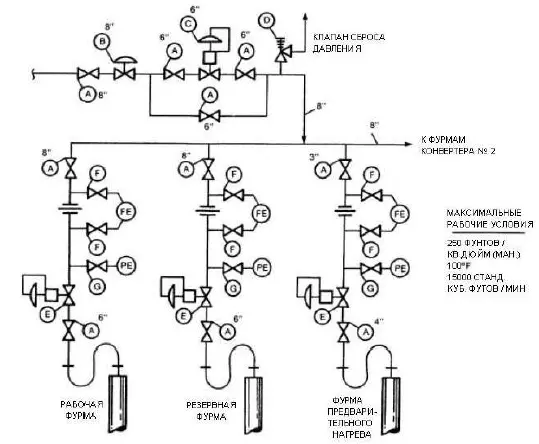

Рис. 3.4. Схема установки клапанов для подачи кислорода в конвертер и печи [3]

Технологический процесс

В кислородном конвертере производится сталь путем смешивания расплавленного железа и стального лома, при нагревании и обдуве кислородом.

Номер модели и описание:

A. Кислородная отсечка – 730S

B. Автоматическая отсечка – 730S с системой Quadra-Powr®

C. Редукционный клапан 210 фунтов/кв. дюйм/

180 фунтов/кв. дюйм; 85 F 730S с VPVL

D. Клапан сброса давления

Е. Клапан регулирования потока

F. Предварительный нагрев 750-3000 стандартных куб.футов/мин

G. Рабочий и резервный 7000-14000 стандартных куб.футов/мин

730S с системой Quadra-Powr® и позиционером

FE. Блокировочный клапан элемента потока –210II36TT (600#), размер обычно от ¼ дюйма до 1 дюйма

PE. Блокировочный клапан элемента давления –210II36TT (600#), размер обычно от ¼ дюйма до 1 дюйма

3.1.4. Клапаны дегазации

Схема установки арматуры в устройствах дегазации показана на рис.3.5.

Рис. 3.5. Схема установки арматуры в устройствах дегазации [3]

Технологический процесс

Дегазация – это способ, применяемый в процессе производства

стали для удаления газов (водорода, кислорода и азота), которые поглощаются жидкой сталью из атмосферы и из составляющих ее компонентов сырья.

Номер модели и описание:

A. 1/4 дюйма 351

B. 3/4 дюйма 351

C. 1 дюйма 351

D. 1/2 дюйма 9FB2236XT / VPVL

E. 2 дюйма 7150 31-2236XT W/VPVL

F. 1/2 дюйма 351

3.1.5. Клапаны охлаждения роликов МНЛЗ

Схема установки арматуры в системах охлаждения роликов МНЛЗ показана на рис.3.6.

Рис. 3.6. Схема установки арматуры в системах охлаждения роликов МНЛЗ [3]

Технологический процесс

При непрерывной разливке стали расплавленная сталь превращается в ленты формованной стали.

Номер модели и описание:

A. Клапан регулирования расхода – Клапан Wafer sphere размером 6 дюймов с приводом VPVL и непосредственно установленным соленоидом
