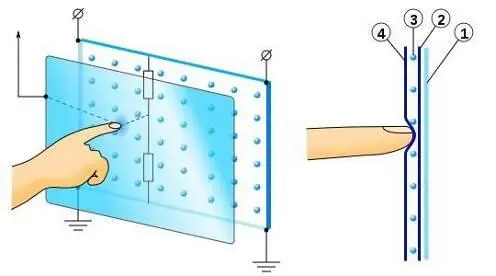

На рисунке представлена схема срабатывания аналого-резистивной интерактивной доски пяти проводной топология. На заднем стекле нанесено резистивное покрытие с четырьмя электродами по углам. Изначально все четыре электрода находятся под напряжением +5В, а мембрана заземлена. Уровень напряжения на мембране постоянно отслеживается преобразователем. Когда ничто не касается сенсорного экрана, напряжение равно нулю. При нажатии на экран, микропроцессор улавливает изменение напряжения мембраны и начинает вычислять координаты касания следующим образом:

На два правых электрода подаётся напряжение +5В, левые заземляются. Напряжение на экране соответствует X-координате.

Y-координата считывается подключением к +5В обоих верхних электродов и к «земле» обоих нижних.

Электромагнитная интерактивная доска – это доска, интерактивность которой обеспечивается электромагнитно-индукционной технологией. Интерактивные доски электромагнитной технологии в отличие от резистивных досок имеют твердую поверхность. Внутри доска имеет слоистую структуру. В слоистой структуре содержатся решетки, из часто расположенных вертикальных и горизонтальных координатных проводников. Для работы с интерактивной доской электромагнитной технологии требуется использовать электронный маркер (перо). При помощи катушки индуктивности, расположенной на кончике маркера, электромагнитные сигналы наводятся на координаты проводников, номера которых определяют месторасположения кончика маркера. Маркеры могут быть активными и пассивными.

Активный маркер питается от батарей или получает энергию по проводу, которым привязан к доске. Пассивный маркер работает от наводимого в катушке напряжения. В некоторых моделях интерактивных досок, используемые маркеры способны различать силу нажатия, что удобно для применения в программах рисования. Кончик маркера может располагаться на некотором удалении от поверхности (до 10 мм), благодаря чему можно работать поверх размещенных на доске плакатов. Кроме маркеров изготовители могут предлагать электронные ластики. Отклик электромагнитных досок осуществляется несколько быстрее, чем у аналого-резистивных досок. Скорость выдачи информации составляет в пределах 100—120 пар координат в секунду, время реакции ограничивается лишь производительностью компьютера. Интерактивные доски электромагнитной технологии не чувствительны к нажатию рукой и другими предметами, а маркеры для них обычно имеют клавиши мыши.

Внутри электромагнитной интерактивной доски имеется сетка токовых линий, создающая слабое высокочастотное электромагнитное поле. При излучении поля электрические импульсы с частотой более 100 раз в секунду поочередно пробегают по проводам сетки. Внутри маркера имеется резонансный контур, настроенный на частоту этих импульсов, создающих электромагнитное поле. В контуре маркера индуцируются электрические колебания, фаза которых зависит от местоположения маркера относительно координатной сетки токовых линий.

Электромагнитные интерактивные доски выпускают компании QOMO, GTCO Cal Comp, Promethean, Sahara Interactive, Returnstar Technology, Julong Educational Technology Co., Ltd.

На российском рынке популярны электромагнитные интерактивные доски IQBoard серии ET компании Returnstar Technology и IPBoard от Classic Solution и Julong Educational Technology Co., Ltd, компания Trace Board. Преимуществом электромагнитных досок является антивандальность и надежность конструкции, которая устойчива к механическим ударам и царапинам, т.е. электромагнитная доска может продолжать работать даже при наличии вмятин и сквозных пробоин. Электромагнитная доска обладает высоким быстродействием и, при рисовании не ощущается задержка. Присутствие маркера ощущается не только при непосредственном касании, но и рядом с поверхностью. К недостаткам следует отнести необходимость наличия специальных маркеров на батарейках типа ААА.
