Павел Гнесюк - Интерактивная доска - выбор, применение и рекомендации

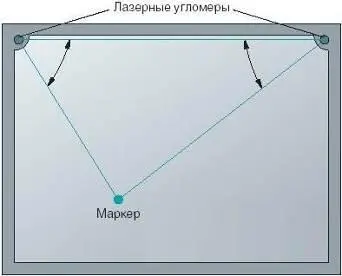

В интерактивных досках лазерной технологии используются два инфракрасных лазерных угломера. Как правило, лазерные угломеры размещаются по углам в верхней части доски. Зеркало угломера вращается с постоянной угловой скоростью. Инфракрасный луч угломера сканирует поверхность доски, переходя из одной ее точки к другой. Лучи инфракрасных лазеров отражаются от «воротничка» маркера и регистрируются фотодатчиками. Система запоминает угол поворота зеркала в момент фиксации отраженного блика. Затем на основании расстояния между угломерами и значений углов встроенный микропроцессор вычисляет координаты кончика пера. Для работы с лазерной интерактивной доской требуется использовать специальный маркер.

Для уменьшения ошибок позиционирования маркер следует держать перпендикулярно поверхности доски. Информация о нажатии на кнопки посылается в систему посредством ультразвука (для этого электронный маркер оснащается батарейкой) или сигнала какого-либо другого вида. Маркеры разного цвета и электронный ластик система различает по оптическим свойствам отражающего «воротничка». Основное достоинство лазерной интерактивной доски состоит в том, что сама доска может быть сделана из любого материала, в том числи из толстого стального листа. Недостаток лазерной интерактивной доски – случайное перекрытие луча лазера докладчиком, в результате чего процесс измерения координат может быть нарушен. На лазерную интерактивную доску можно навешивать плакаты и работать поверх них. Лазерные интерактивные доски выпускаются компанией PolyVision. Их производство является наиболее дорогим.

В интерактивных досках ультразвуковой и инфракрасной технологии, используются инфракрасные и ультразвуковые датчики, которые определяют положение электронного маркера. Электронный маркер испускает одновременно и инфракрасный свет, и ультразвук. Размещенные по углам доски инфракрасные датчики и ультразвуковые микрофоны принимают сигналы, и встроенная электронная система по разности времени их прихода вычисляет координаты маркера. Скорость выдачи информации в пределах 80 пар координат в секунду.

Электронный маркер работает от батарейки, как и электронный ластик. Основной недостаток ультразвуковой/инфракрасной доски состоит в том, что необходимо использовать специальный электронный маркер.

На случай, когда нужно «оцифровать» традиционную презентацию или лекцию, проводимую с использованием маркерной доски, предлагаются специальные насадки для обычных маркеров.

Интерактивные доски с использованием ультразвуковой – инфракрасной технологии выпускают компании Hitachi, Panasonic и Returnstar. Поскольку набор ультразвуковых микрофонов и ИК-датчиков с блоком преобразователя не зависит от вида, материала и размеров доски, он может быть исполнен в виде отдельного изделия, которое крепится к любой маркерной доске и настраивается под любые размеры рабочего поля. Подобные решения, предлагают компании Emkotech, Luidia, mimio и Quartet.

Существуют и другие пока, что экспериментальные технологии, которые в будущем будут представлять интерес. Одна из таких технологий называется плазменной. Плазменные технологии – это еще один способ создания интерактивной поверхности.

Они представляют собой сенсорный слой, толщиной 1.5-2.5 см, превращающий обычную плазменную панель в интерактивное устройство. Выпускают интерактивные насадки по размеру большинства имеющихся в продаже панелей (диапазон от 32 до 60 дюймов).
