И.А. Панина - Теплоизоляционные работы. Справочное пособие

Определить тип материала, учтенного в нормах таблиц возможно при сопоставлении норм расхода материала теплоизоляционного, учтенного нормами, с нормами расхода материала теплоизоляционного, приведенными в приложении 26.3 ГЭСН 81-02-26-2020.

Например, нормой 26-01-008-01 «Изоляция трубопроводов матами и холстами из супертонкого волокна(стеклянного и базальтового), матами звукопоглощающими» на 1 м 3изоляции учтен материал теплоизоляционный с расходом 1,55 м 3, что соответствует норме расхода матов из супертонкого базальтового волокнатипа МБП (п. 3 приложения 26.3). Таким образом, в случаях, когда проектными данными предусмотрена изоляция холстами из БСТВ, расход теплоизоляционного материала следует принимать 3,09 м 3или 2,06 м 3для трубопроводов диаметром менее или свыше 800 мм соответственно.

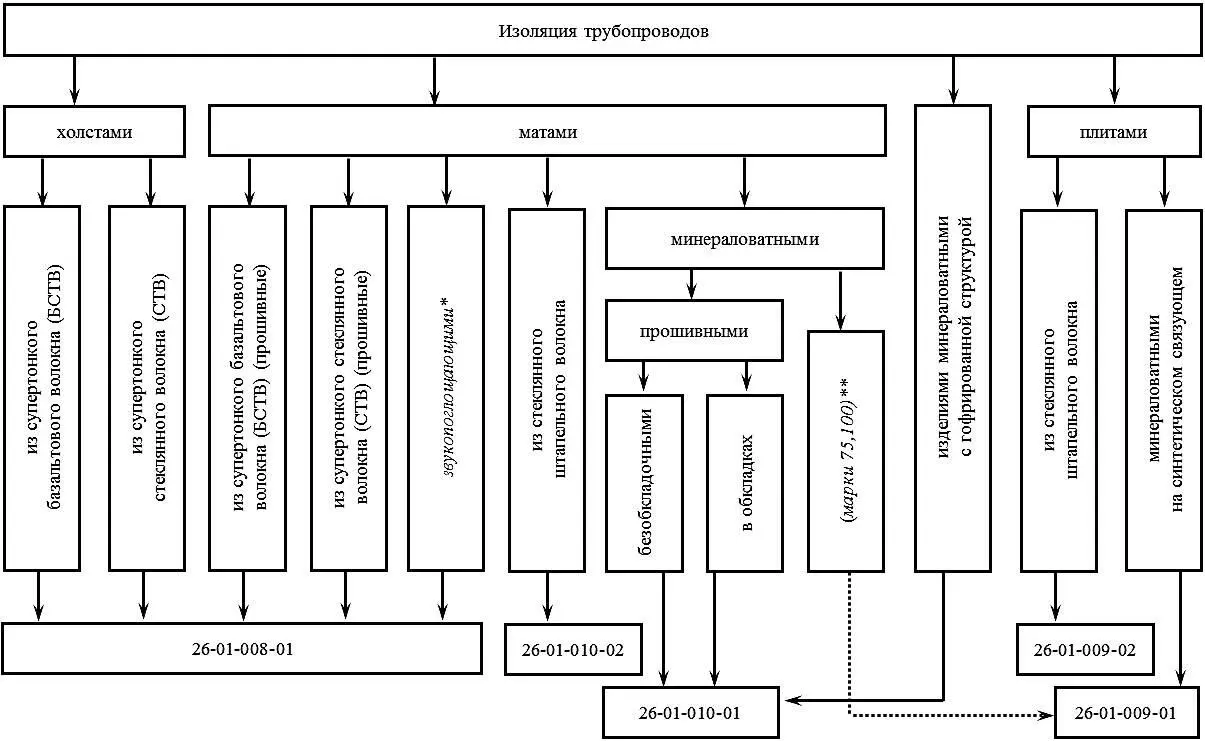

Схема выбора норматива на изоляцию трубопроводов минеральными теплоизоляционными материалами:

Примечания к «Схеме выбора норматива на изоляцию трубопроводов минеральными теплоизоляционными материалами»:

* – маты звукопоглощающие изготавливаются на основе волокон базальтовых, стеклянных, минеральных и т.д. Поскольку норма 26-01-008-01 предназначена для определения затрат на работы, выполняемые с применением холстов и матов на основе базальтового и стеклянного волокна, логично предположить, что данным нормативом предусмотрена работа с матами звукопоглощающими на основе волокон базальтовых и стеклянных. При изоляции трубопроводов матами звукопоглощающими на основе минеральных волокон целесообразно при определении затрат применять соответствующие нормы таблицы 26-01-010.

** – в ранних версиях сметно-нормативной базы, в наименовании нормы 26-01-009-01 присутствовало уточнение «…матами минераловатными марки 75, 100…». В действующей версии сметно-нормативной базы (редакция 2020 г.) указанное уточнение отсутствует, что приводит к дублированию с нормой 26-01-010-01.

☺ В соответствии с указаниями раздела «I. Общие положения» ГЭСН 81-02-26-2020 «Теплоизоляционные работы», нормой 26-01-008-01 на изоляцию поверхностей холстами из супертонкого волокна (стеклянного (СТВ) и базальтового (БСТВ)) учтены затраты на:

– размотку рулонов;

– резку на полотнища;

– свертывание полотнищв пакеты до заданной толщины.

Вышеперечисленные затраты непосредственно в составе работ нормы 26-01-008-01 отсутствуют.

В соответствии с СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов», конструкция тепловой изоляции должна исключать ее деформацию и сползание теплоизоляционного слоя в процессе эксплуатации. В составе теплоизоляционных конструкций оборудования и трубопроводов следует предусматривать опорные элементы и разгружающие устройства, обеспечивающие механическую прочность и эксплуатационную надежность конструкций.

На вертикальных участках трубопроводов и оборудования опорные конструкции следует предусматривать через каждые 3-4 м по высоте.

Нормами ГЭСН 81-02-26-2020 «Теплоизоляционные работы» на изоляцию трубопроводов непредусмотрены затраты:

– на установку разгружающих устройств (на вертикальных и наклонных участках);

– на установку опорных колец (на горизонтальных участках).

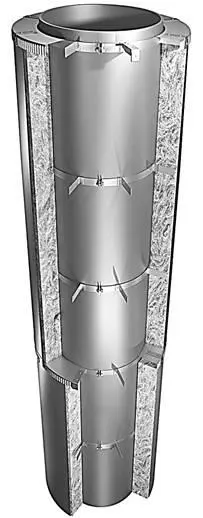

вертикальный (наклонный) участок с разгружающими устройствами и опорными кольцами

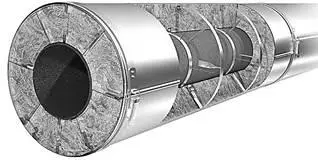

горизонтальный участок с опорными кольцами

Затраты на установку разгружающих устройств и опорных колец следует принимать по нормам таблицы ГЭСН 26-01-023, единица измерения которой – объем изоляции «м 3».

Таким образом, в сметной документации целесообразно предусматривать одновременное применение нормативов на изоляцию трубопроводов и установку опорных колец и разгружающих устройств на один объем изоляции.

Например, затраты на изоляцию полуцилиндрами из минеральной ваты на синтетическом связующем толщиной 50 мм трубопровода наружным диаметром 133 мм протяженностью 48 м с покрытием изоляции листовой сталью оцинкованной целесообразно определять с применением следующих норм:
