И.А. Панина - Теплоизоляционные работы. Справочное пособие

☺ Затраты на теплоизоляционные работы при КТК определяются по ГЭСН 26-01-001.

– полносборныетеплоизоляционные конструкции (ПТК) – конструкция многократного применения, состоит из теплоизоляционного и покровного слоев, соединенных между собой крепежными и армирующими деталям; сборка ПТК допускается как в заводских условиях, так и в условиях монтажа

☺ Затраты на теплоизоляционные работы при ПТК определяются по ГЭСН 26-01-015 и 26-01-016, учитывающих сборку ПТК на производственной площадке (в условиях монтажа).

Антикоррозионные покрытия изолируемой поверхности не входятв состав теплоизоляционных конструкций.

Объем работ по антикоррозионному покрытию трубопроводов и оборудования следует исчислять по площади поверхности:

– цилиндрического сечения, по формуле:

где:

Д – наружный диаметр трубопровода или оборудования, м

L – протяженность трубопровода или оборудования, м

– прямоугольного сечения, по формуле:

где:

Р – периметр воздуховода или оборудования, м

L – протяженность воздуховода или оборудования, м

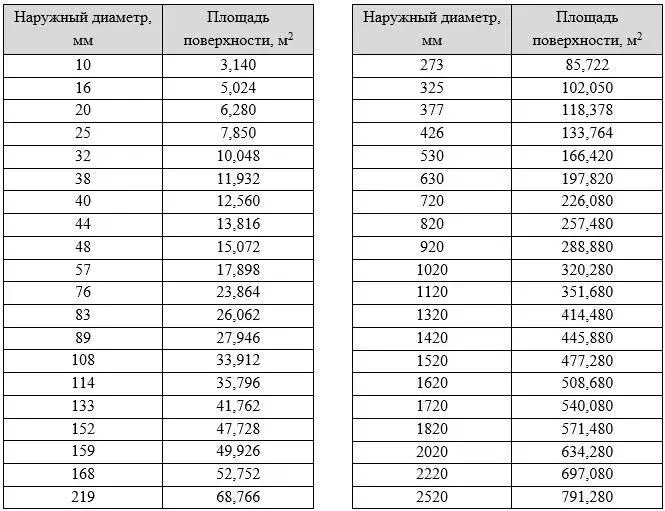

При исчислении площади поверхности антикоррозионного покрытия трубопроводов и оборудования цилиндрического сечения можно воспользоваться данными таблицы 1.

(таблица 1)

Например, объем пароизоляции (или окраски) трубопровода наружным диаметром 108 мм протяженностью 94 м составит:

– с применением формулы:

– с применением готовых данных таблицы 1:

где: 33,912 – площадь поверхности (м 2) на 100 м протяженности трубопровода наружным диаметром 108 мм в соответствии с данными таблицы 1.

☺ Затраты на окраску изолированных поверхностей следует принимать по соответствующим ГЭСН сборника 15 «Отделочные работы» и ГЭСН сборника 13 «Защита строительных конструкций и оборудования от коррозии» в зависимости от лакокрасочного материала, предусмотренного проектными данными.

В соответствии с указаниями раздела «II. Исчисление объемов работ» ГЭСН 81-02-26-2020 «Теплоизоляционные работы» объем работ по изоляции трубопроводов, плоских и криволинейных поверхностей, следует исчислять по объему конструкции изоляции «в деле» (конструктивный объем), согласно проекту, без учета толщины слоя покрытия. Покрытием изоляционного слоя может быть – штукатурный слой, слой огнезащитного состава или краски, оцинкованная сталь, рулонные гидроизоляционные материалы и т.д.

☺ Конструктивный размер (объем) – проектный размер (объем) строительной конструкции, изделия, элемента оборудования, определенный в соответствии с положениями ГОСТ 28984-2011 «Модульная координация размеров в строительстве (МКРС)».

В объем изоляции для определения затрат на выполнение работ, объем трудноустранимых потерь и объем на уплотнение теплоизоляционных материалов не включается.

Длинатрубопроводов и оборудования цилиндрического и прямоугольного сечений, подлежащих изоляции определяется по осевой линиидля каждого сечения, причем арматура и фланцы, фитинги и т.д. из длины неисключаются.

Затраты на изоляцию трубопроводов и фасонных частей следует определять по нормам:

– диаметром до 820 мм – на изоляцию трубопроводов;

– диаметром свыше 820 мм – на изоляцию плоских и криволинейных поверхностей.

В соответствии с положениями раздела «I. Общие положения» ГЭСН 81-02-26-2020 «Теплоизоляционные работы», нормами табл. с 26-01-008 по 26-01-016 учтен усредненный расход теплоизоляционных материалов. В случае, если проектными данными предусмотрено выполнение теплоизоляционных работ с применением материалов с другими характеристиками, их расход определяется по приложению 26.3 без корректировки норм затрат труда и эксплуатации машин.

Однако, в вышеприведенных указаниях отсутствуют уточнения о том, усредненный расход каких именно материалов учтен в таблицах с 26-01-008 по 26-01-016 – из базальтового или стеклянного волокна, матами или плитами и т.д.
