Преимуществами схемы ОЛЭ PROS перед схемой ОИ [46] являются: функциональное – охват ею минимального логического базиса (универсальность); схемотехническое – использование в схемах ОЛЭ nИЛИ-НЕ базового вывода ФТр., двойного переменного резистора для обеспечения адаптивности по входам (заданием тока смещения Б транзистора) и выходам (изменением тока излучения выходных СД1, СД2); наличие неинверсного оптического выхода – СД1. Это позволяет влиять на выбор режима ФП, адаптировать (подстраивать) его к изменяющимся значениям входной оптической мощности ЦС и управлять значением выходной оптической мощности СД на логическом выходе схемы ОЛЭ.

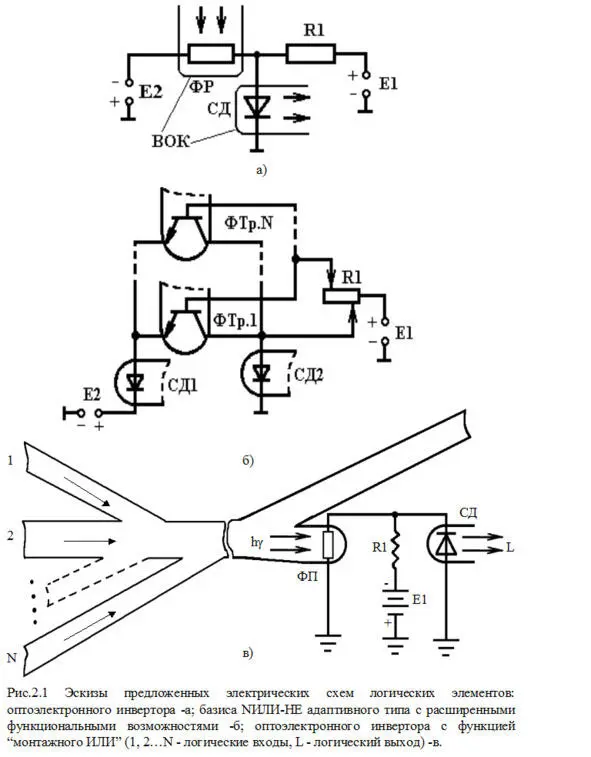

Недостатками схем ОЛЭ КИПТ [15,48,49] является их усложнение (увеличение количества элементов, связей) – общее количество элементов в устройствах растет пропорционально n – числу входных переменных. В схеме ОЛЭ nИЛИ-НЕ типа SUPROSTD [50] на n оптических входов (соединенных между собой по схеме У – образного оптического ответвителя) использован один ФП (функция «монтажного»» оптического ИЛИ на n входов, см. рис.2.1в). Это схемотехническое решение применимо в некоторых схемах ОЛЭ, при этом количество логических входов схемы равно n, логических выходов – один, количество ФП – один, общее количество элементов – три. Мало- и микромощные схемы nИЛИ-НЕ [47—50] в интегральном исполнении могут быть основой при создании ИС с оптическими связями.

В следующем подразделе приведены характеристики программ моделирования – современного инструмента для изучения и разработки оптоэлектронных устройств.

2.2. Особенности программных сред для моделирования электронных схем

Автоматизированные системы управления технологическим проектированием устройств электронной техники получили широкое распространение [51—60]. Их применение связано с возможностями математически описать физические процессы (проходящие в схемах и устройствах на их основе) любой сложности на языке математических зависимостей, что позволяет с достаточной точностью проектировать и проводить исследование моделей. Преимуществами программных сред (ПС) схемотехнического моделирования типа Micro-CapV, Electronics Work Bench-5.12 (EWB) [54,55] являются: адаптированный многооконный интерфейс пользователя, библиотека моделей (БМ) аналоговых и цифровых устройств (совместима с РSpice), интерфейс со стандартными приложениями (Windows). Программа EWB характеризуется дополнительной возможностью изменения параметров компонентов схем, отличается управлением точностью расчета, созданием отчетов моделирования, встраиваемые виртуальные приборы (для визуализации процессов – определения значений токов, напряжений, получения осциллограмм в узлах схем, др.). Это позволяет реализовать систему типа «рабочий стол» с качественным и количественным анализом ряда электронных схем при приемлемой точности моделирования. Указанные ПС применяются в качестве инструмента построения, моделирования (эмулирования) и демонстрации поведения несложных электронных схем, измерения и оценки полученных параметров в процессе обучения студентов электронных специальностей, что является их преимуществом. Недостатком их является невозможность ввода аналоговых, цифровых компонентов (диодов, транзисторов, оптопар, ИС, др.), отсутствующих в БМ – например, с расчетными параметрами.

Наибольшее развитие для разработки электронной аппаратуры на ПК в странах СНГ (наряду с отечественными разработками) получили ПС типа P-CAD, РSpice [56]. Они предназначены для решения следующих задач: графический ввод принципиальных схем, моделирование цифровых и аналоговых устройств, проектирование программируемых логических ИС, разработка печатных плат (размещение компонентов и трассировка печатных проводников) и др.. В 2001г. выпущена версия OrCAD 9.2, которая объединила ПС моделирования цифровых, аналоговых устройств и обеспечила их оптимизацию с графическим схемным редак-тором. В состав версии OrCAD 9.2 входят 10 программных модулей, информация о которых представлена в источнике [57]. Популярность ПС связана с развитыми функциями сервиса для проектирования, моделирования электронных схем, составления технической и проектной документации, развитием средств Internet для пополнения и информационной поддержки десятков тысяч математических моделей цифровых, аналоговых электронных устройств, входивших в базовый комплект. Каталоги БМ и корпусов компонентов пополняются моделями элементов, приборов, схем фирмами производителями (Analog Devices, Linear Technology, Siemens, Texas Instruments, др.), что обеспечивает выбор элементной базы, но связывает разработ-чика только с существующими моделями, а через них – с конкретными производителями электронных изделий. Недостатком указанных ПС являются закрытость внутренних параметров моделей, ограничение возможностей создания новых приборов на их основе, отсутствие инструмента моделирования электронных компонентов с расчетными параметрами [57]. Вопрос ввода расчетных параметров новых устройств в модель после их формализации (например, ввода характеристик ППС – СД и ФП микромощной оптопары ОВЧ диапазона) не решается на основе таких ПС. Причина – жесткая их связь с существующими БМ и закрытыми для пользователя описаниями в них моделей электронных элементов (в виде «черного ящика»), которые разрабатывает и пополняет за плату производитель электронного изделия.
