Сергей Боголюбов - ЗАДАНИЯ ПО КУРСУ ЧЕРЧЕНИЯ

3. Заменить вид спереди разрезом А-А.

4. Заменить вид слева разрезом А-А.

5. По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.

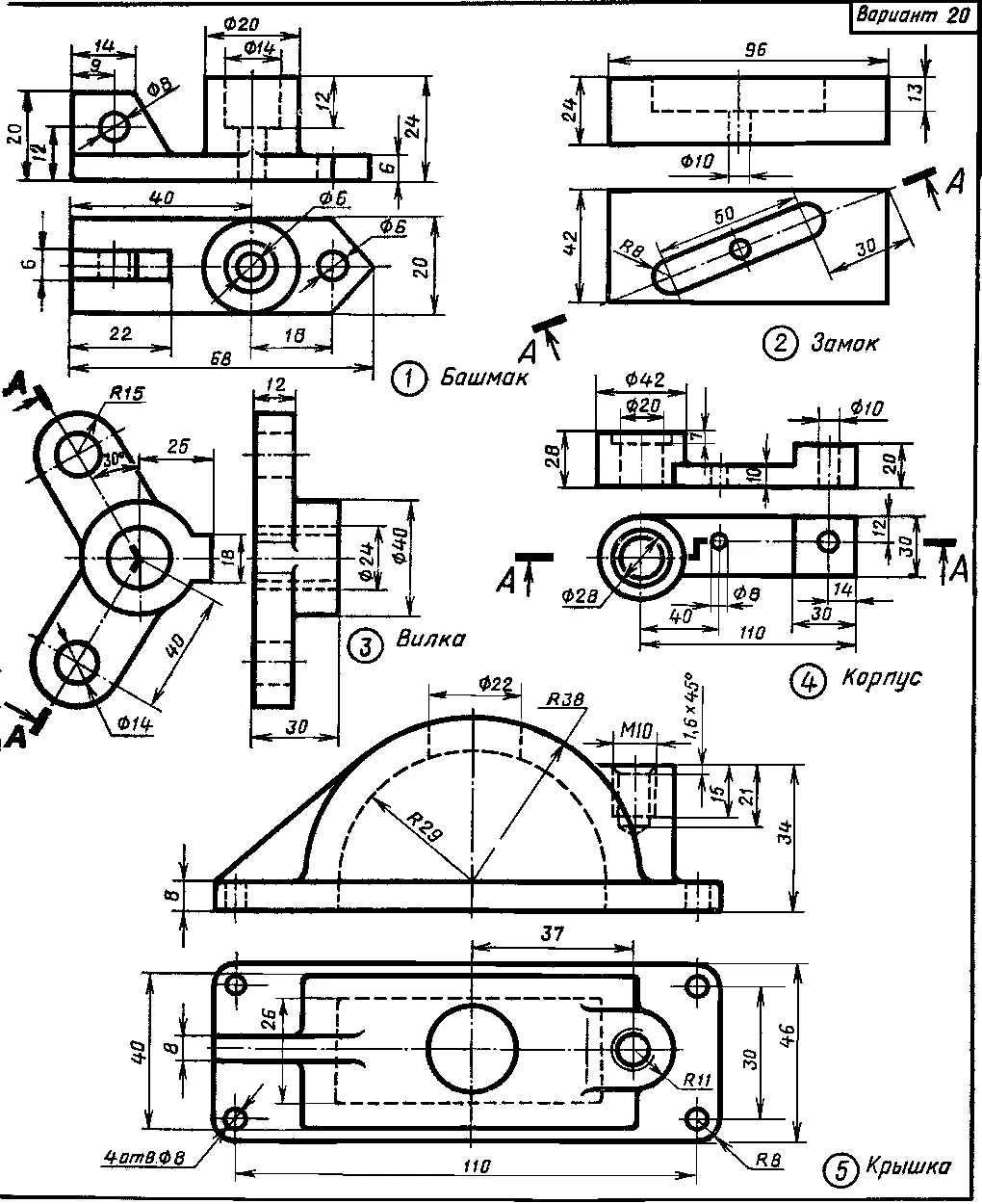

1. Заменить вид спереди фронтальным разрезом.

2. Заменить вид спереди разрезом А-А.

3. Заменить вид слева разрезом А-А.

4. Заменить вид спереди разрезом А-А.

5. По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.

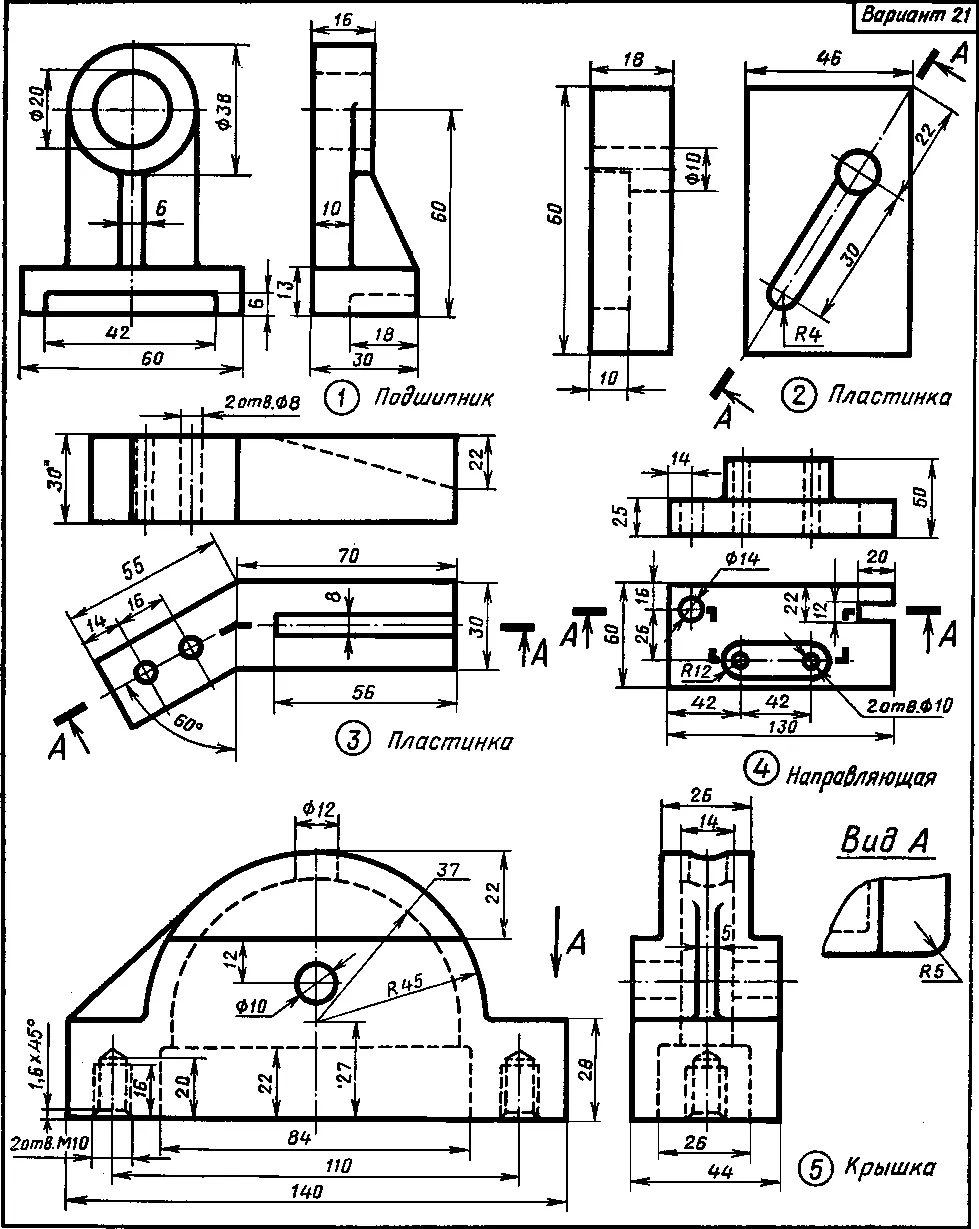

1. Заменить вид слева профильным разрезом.

2. Заменить вид спереди разрезом А-А.

3. Заменить вид спереди разрезом А-А.

4. Заменить вид спереди разрезом А-А.

5. По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.

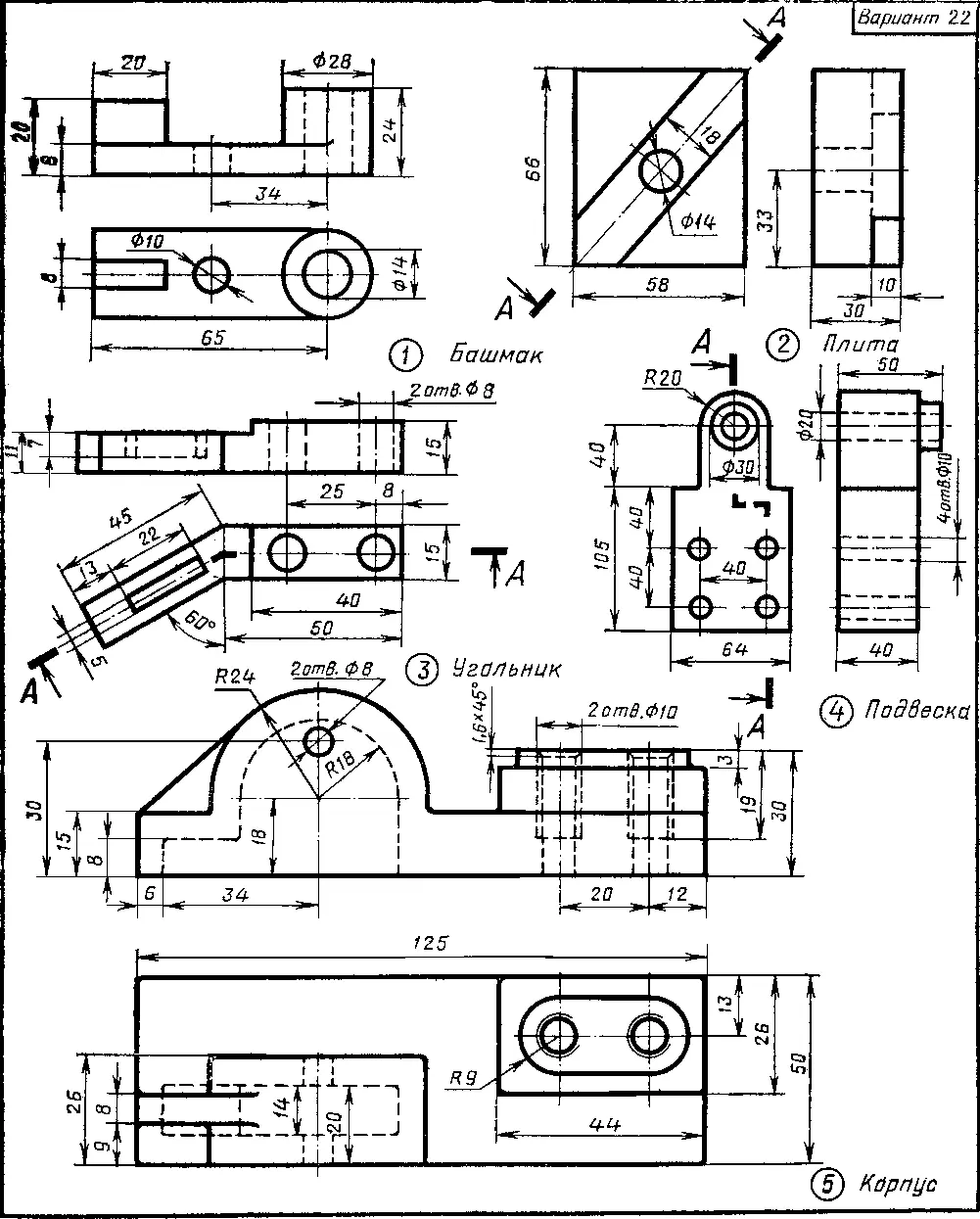

1. Заменить вид спереди фронтальным разрезом.

2. Заменить вид слева разрезом А-А.

3. Заменить вид спереди разрезом А-А.

4. Заменить вид слева разрезом А-А.

5. По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.

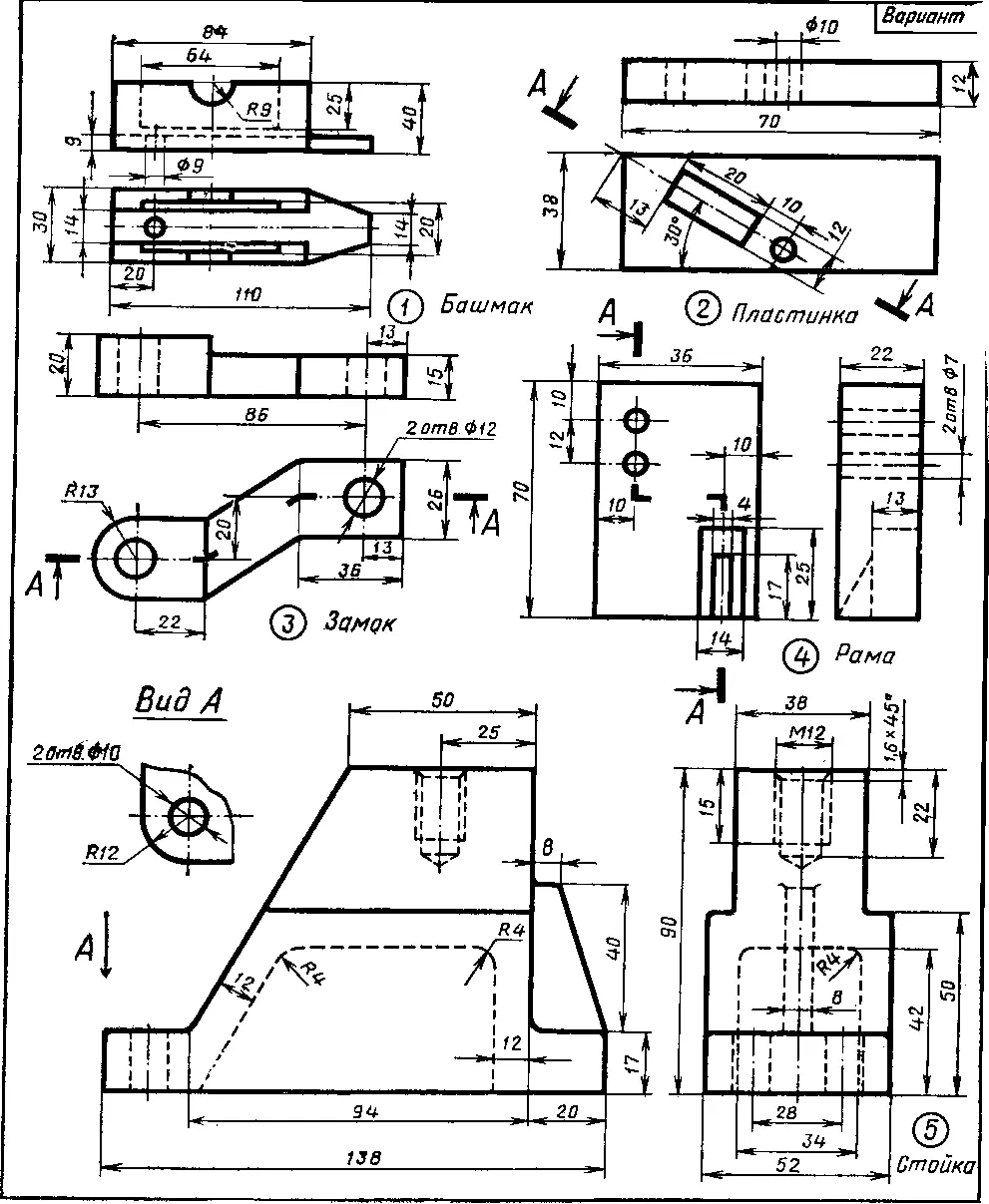

1. Заменить вид спереди фронтальным разрезом.

2. Заменить вид спереди разрезом А-А.

3. Заменить вид спереди разрезом А-А.

4. Заменить вид слева разрезом А-А.

5. По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.

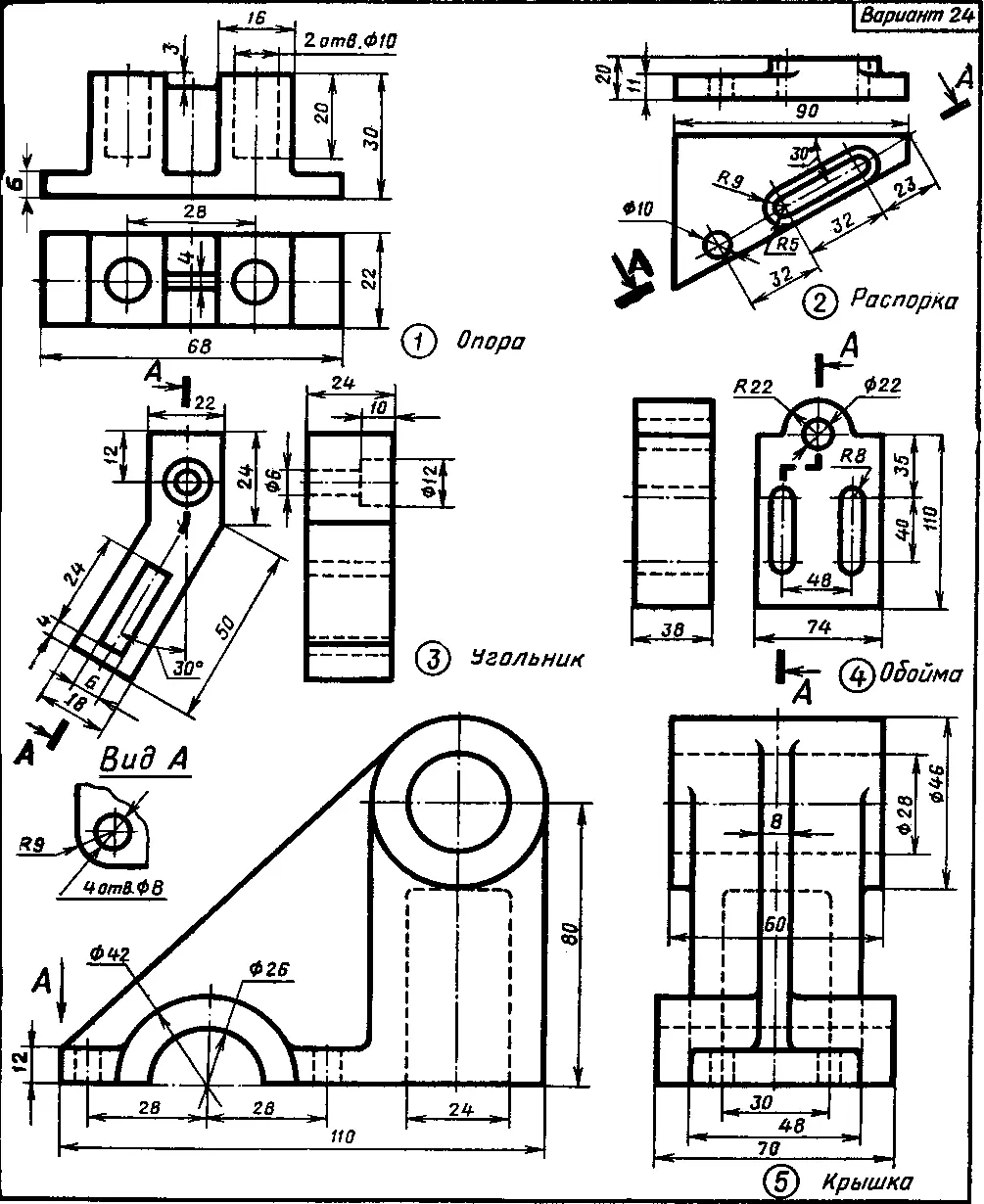

1. Соединить половину фронтального разреза с половиной вида спереди.

2. Заменить вид спереди разрезом А-А.

3. Заменить вид слева разрезом А-А.

4. Заменить вид спереди разрезом А-А.

5. По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.

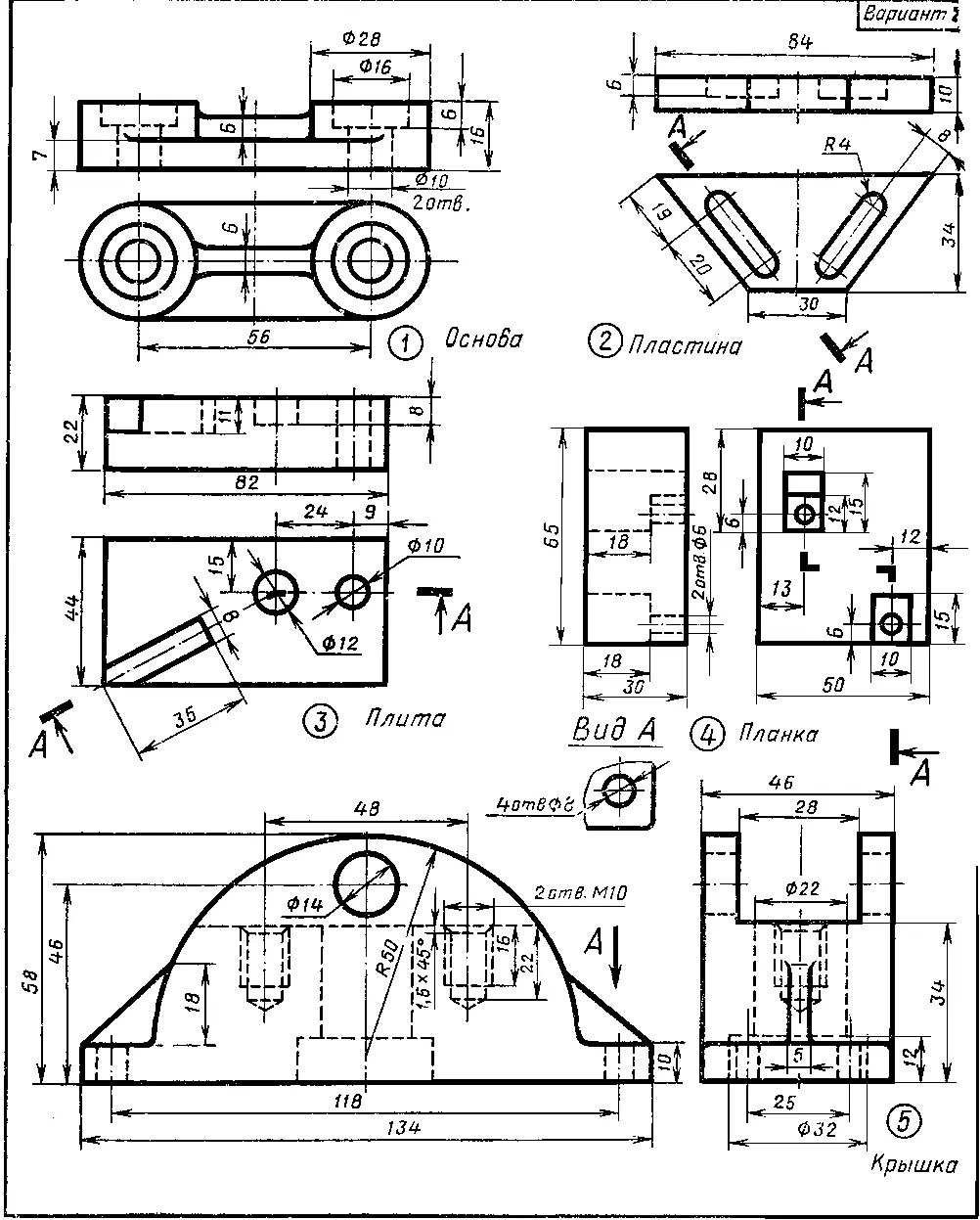

1. Соединить половину фронтального разреза с половиной вида спереди.

2. Заменить вид спереди разрезом А-А.

3. Заменить вид спереди разрезом А-А.

4. Заменить вид спереди разрезом А-А.

5. По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.

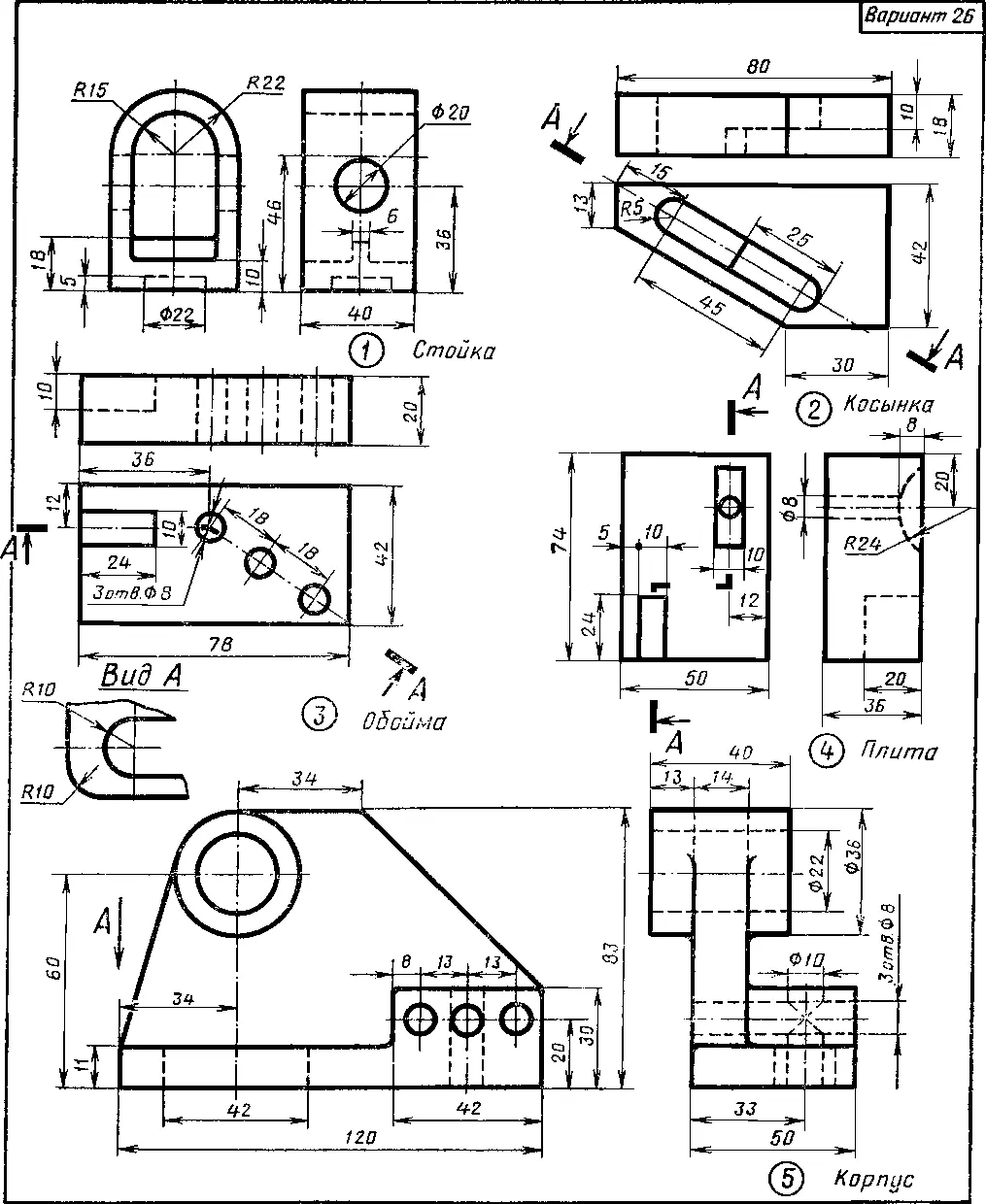

1. Соединить половины фронтального и профильного разрезов с половинами соответствующих видов.

2. Заменить вид спереди разрезом А-А.

3. Заменить вид спереди разрезом А-А.

4. Заменить вид слева разрезом А-А.

5. По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.

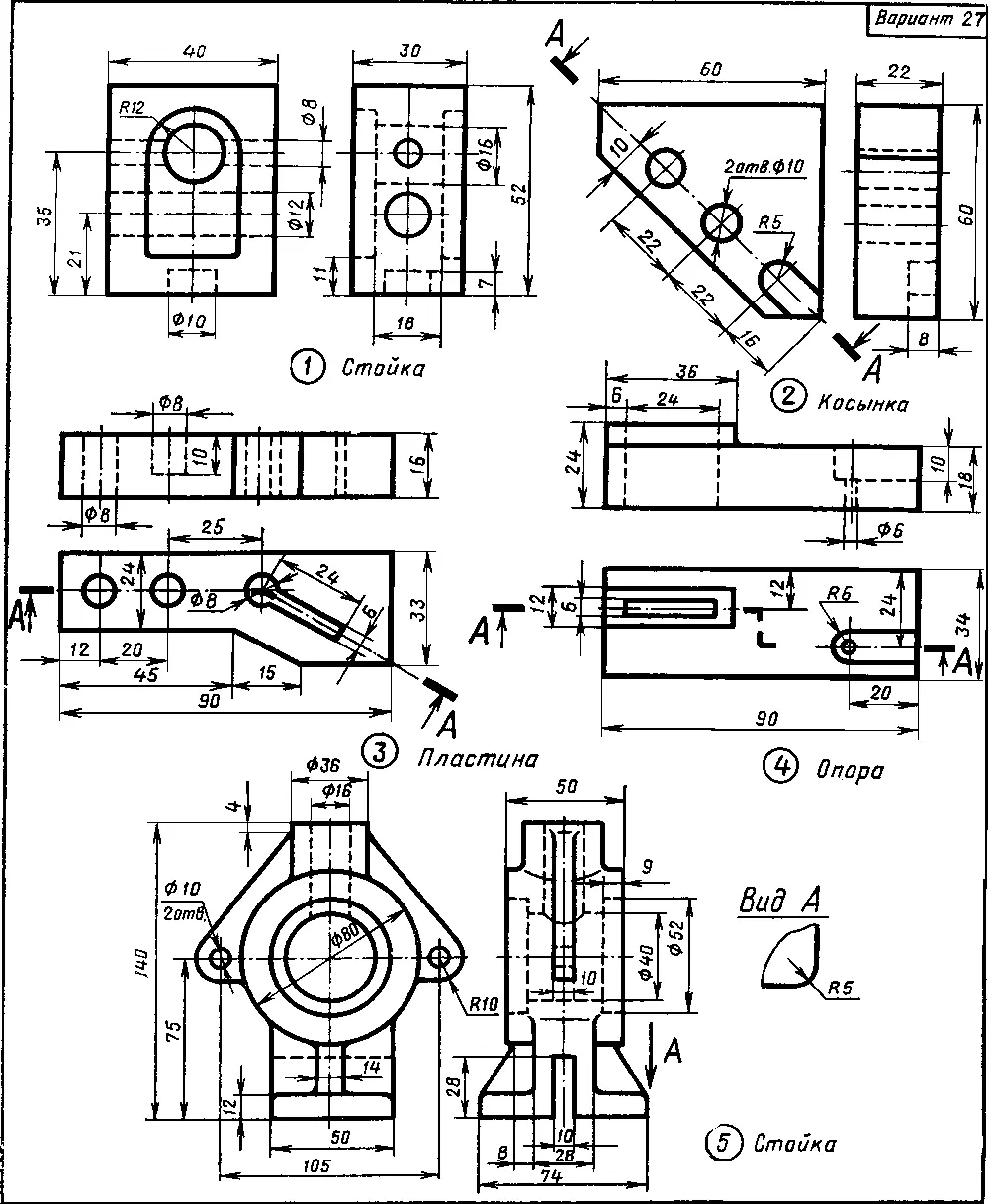

1. Соединить половины фронтального и профильного разрезов с половинами соответствующих видов.

2. Заменить вид слева разрезом А-А.

3. Заменить вид спереди разрезом А-А.

4. Заменить вид спереди разрезом А-А.

5. По приведенным изображениям детали построить вид сверху и выполнить необходимые разрезы.

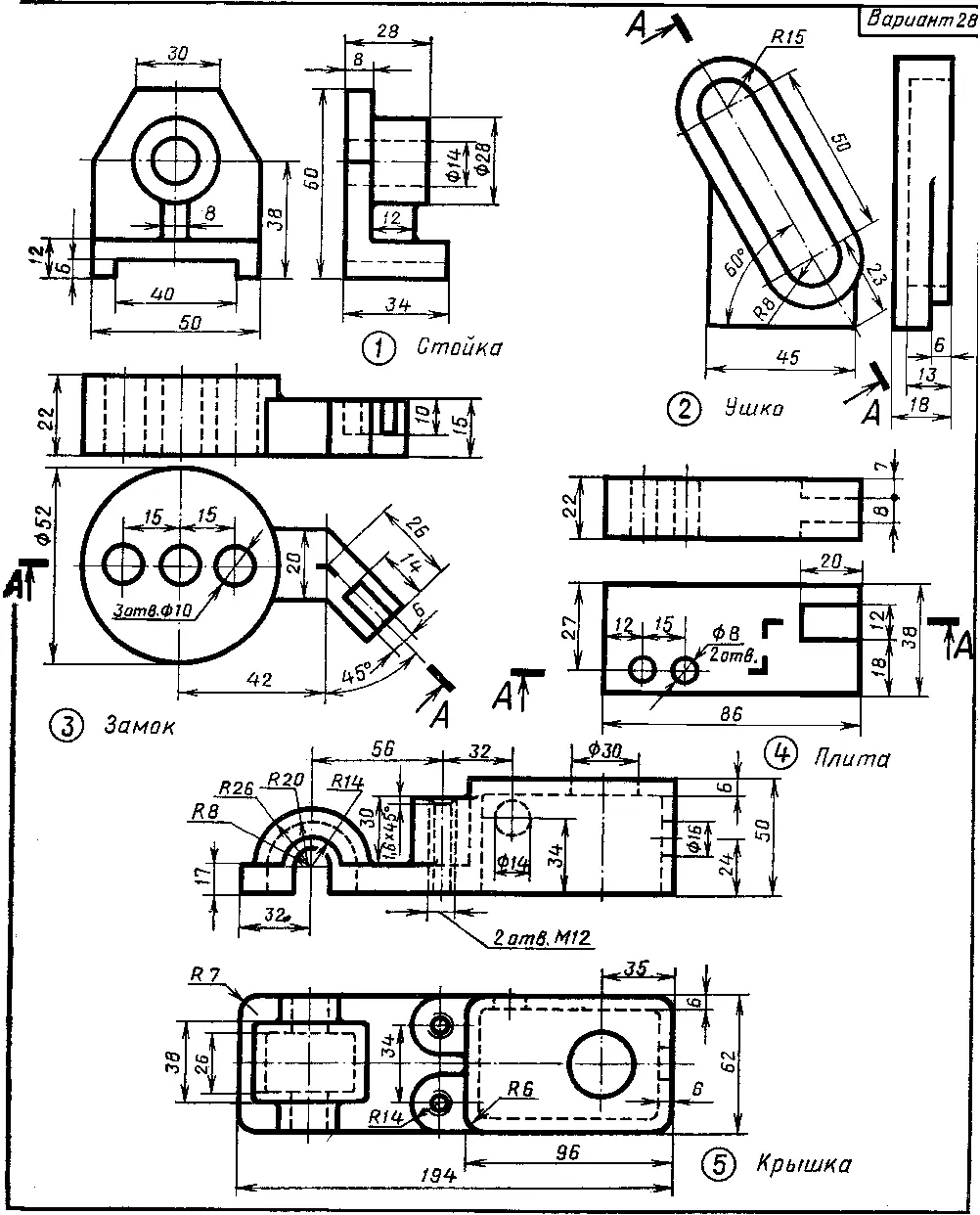

1. Заменить вид слева профильным разрезом.

2. Заменить вид слева разрезом А-А.

3. Заменить вид спереди разрезом А-А.

4. Заменить вид спереди разрезом А-А.

5. По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.

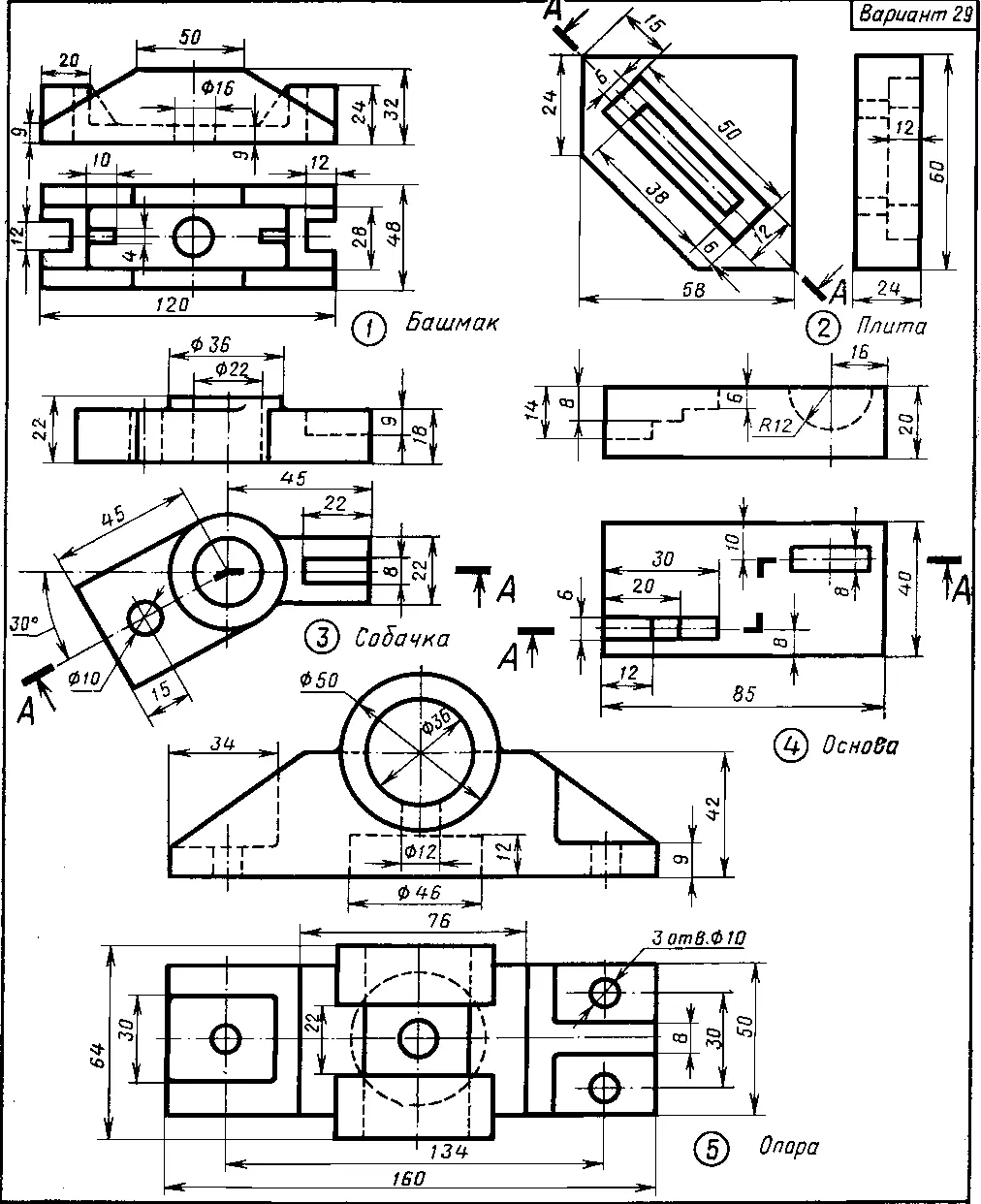

1. Соединить половину фронтального разреза с половиной вида спереди.

2. Заменить вид слева разрезом А-А.

3. Заменить вид спереди разрезом А-А.

4. Заменить вид спереди разрезом А-А.

5. По приведенным изображениям детали построить вид слева и выполнить необходимые разрезы.

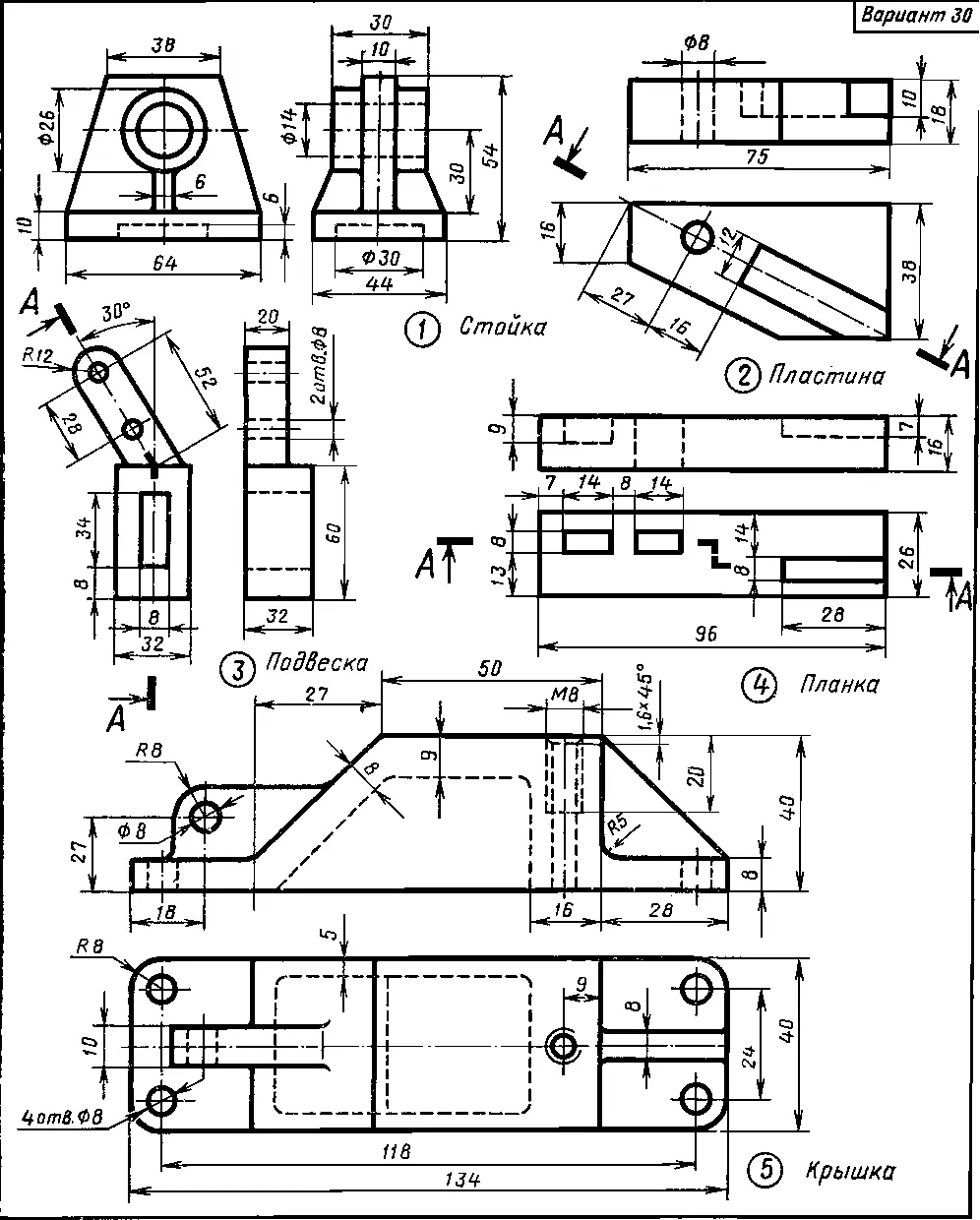

1. Соединить половину фронтального разреза с половиной профильного разреза.

2. Заменить вид спереди разрезом А-А.

3. Заменить вид слева разрезом А-А.
