А. и А. Рюмины - Малоэтажное домостроение

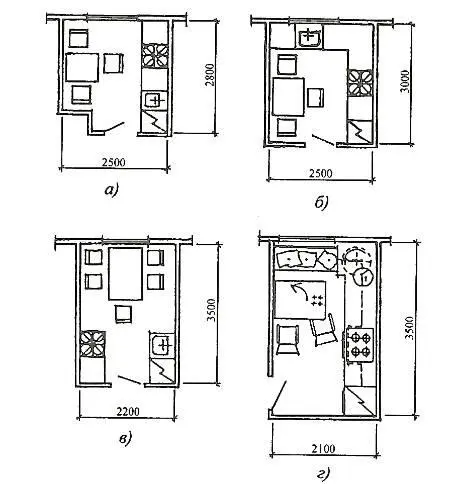

Рис 1.9. Варианты организации интерьера кухни: а) с однорядным расположением оборудования; б) угловым; в) двухрядным; г) с откидным столом

Санитарный узел . Если дом подключают в сетям наружных коммуникаций, санузел делают раздельным, то есть туалет отделяют от ванной комнаты.

В домах с двумя уровнями устраивают два санузла. На первом этаже – туалет, на втором – ванная, совмещенная с туалетом. Минимальная площадь туалета 1,5…2 м 2, ванной – 4 м2. Внутренние размеры ванной должны быть не менее 1,4х1,72 м, а туалета – не менее 0,8х1,2 м. Двери уборной, ванной и санузла должны открываться наружу. Не допускается располагать уборную и ванную непосредственно над жилыми комнатами и кухней. Размещение уборной и ванной (или душевой) над кухней допускается в квартирах, расположенных в двух уровнях. Вход в помещение, оборудованное унитазом, непосредственно из кухни и жилых помещений (кроме жилых помещений, предназначенных для семей с инвалидами) не допускается. Не допускается крепление приборов и трубопроводов непосредственно к межквартирным стенам и перегородкам, ограждающим жилые комнаты. Основные типы и размеры санитарных узлов приведены на рисунках 1.10., 1.11.

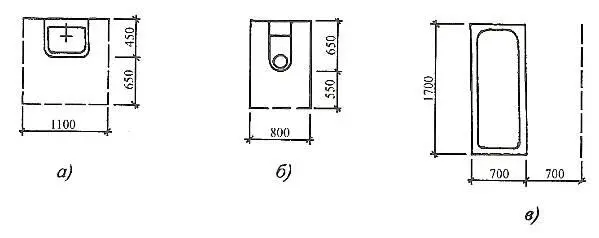

Рис. 1.10. Минимально необходимые расстояния в санузле: а) для умывания; б) для использования туалета; в) для вытирания полотенцем

Если дом автономен, устраивают холодную уборную-клозет с выгребной ямой. Ее размещают у наружной стены и делают окно для приточно-вытяжной вентиляции (рис. 1.12.) Для отвода воздуха из люфт-клозета применяют вентиляционную трубу диаметром 10 см, которая выступает над крышей на один метр.

В I, II, III климатических районах, за исключением IIIБ подрайона, допускается устраивать теплые неканализованные уборные (люфт-клозеты), предусматриваемые в квартирных домах в пределах отапливаемой части здания. Размещение уборной в теплой части дома требует устройства перед ней небольшого шлюза. В IV климатическом районе и IIIБ климатическом подрайоне неканализованных уборных в отапливаемой части жилого дома не допускается. При этом предусматривают помещения для устройства в дальнейшем канализованных уборных отапливаемой части здания и уборные вне пределов здания.

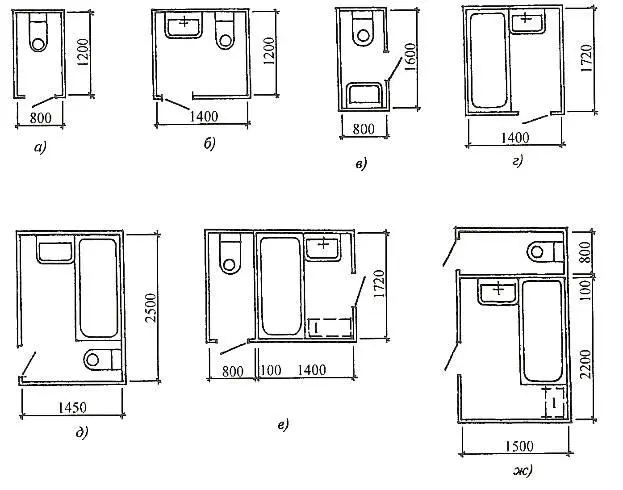

Рис. 1.11. Основные типы санитарных узлов: а), б), в) туалеты без умывальника и с умывальником; г) ванная; д), е) совмещенные санузлы; ж) раздельный санузел; 1 – место для стиральной машины

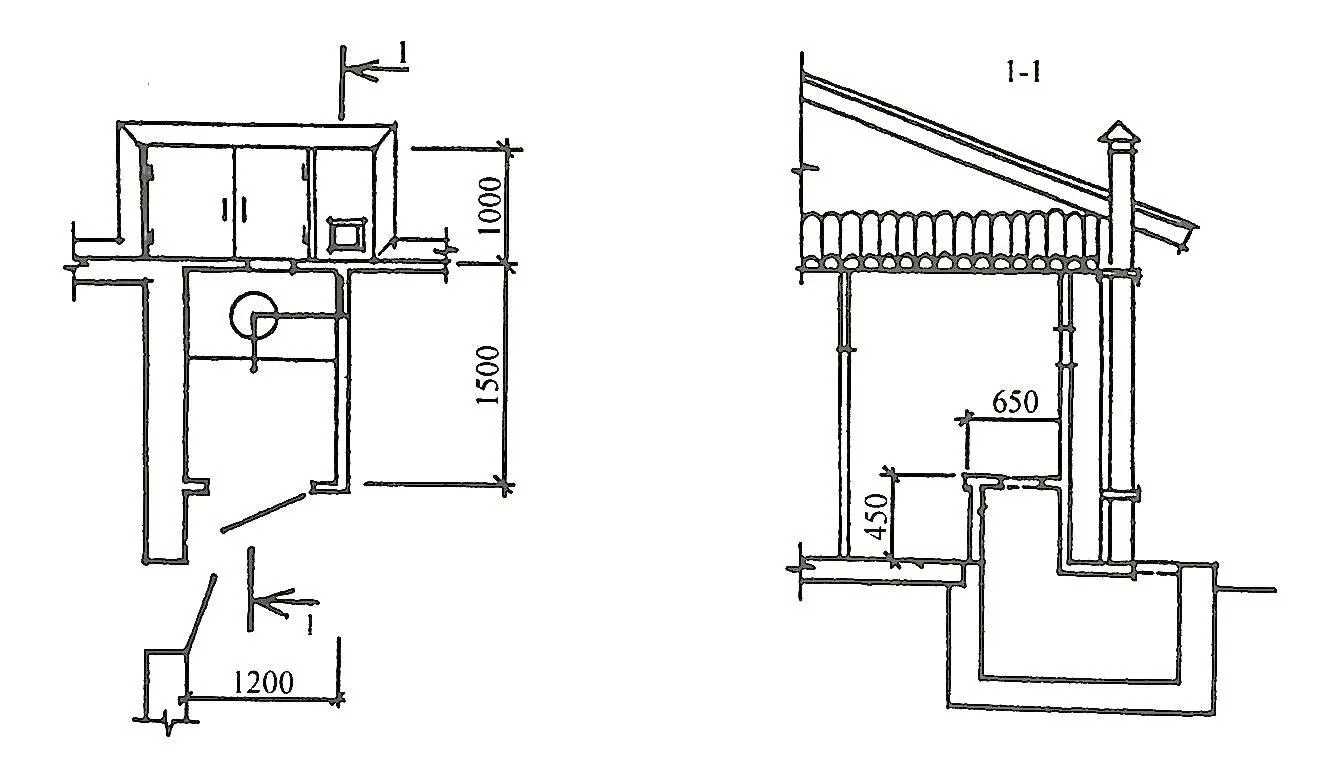

Рис.1.12. Пример расположения холодной уборной-клозета

Передние, как правило, имеют ширину не менее 1,4 м, площадь не менее трех квадратных метров. В зависимости от пропорций в плане передняя бывает трех типов:

– вытянутая по направлению входа, т.е. коридорного типа; дверь в общую комнату находится на оси входа или на длинной стороне передней (рис. 1.13. а);

– того же коридорного типа, входная дверь в квартиру находится на длинной стороне передней, напротив входа – кухня или спальня; общая комната – налево или направо от входа (рис.1.13. б);

– передняя – холл (при распахнутых дверях общей комнаты холл увеличивает ее пространство). В домах с двумя уровнями холл устраивают на втором этаже (рис. 1.13. в).

Типичная передняя характеризуется наличием большого количества дверей и недостатком места для мебели и аксессуаров.

На рис. 1.13. г приведен пример оптимального использования мебели, не загромождающей помещение передней.

Вся мебель имеет строго рассчитанные габариты и тем самым оставляет много свободного пространства в прихожей. Например, полка над шкафом глубиной 40 см оборудована выдвижными ящиками.

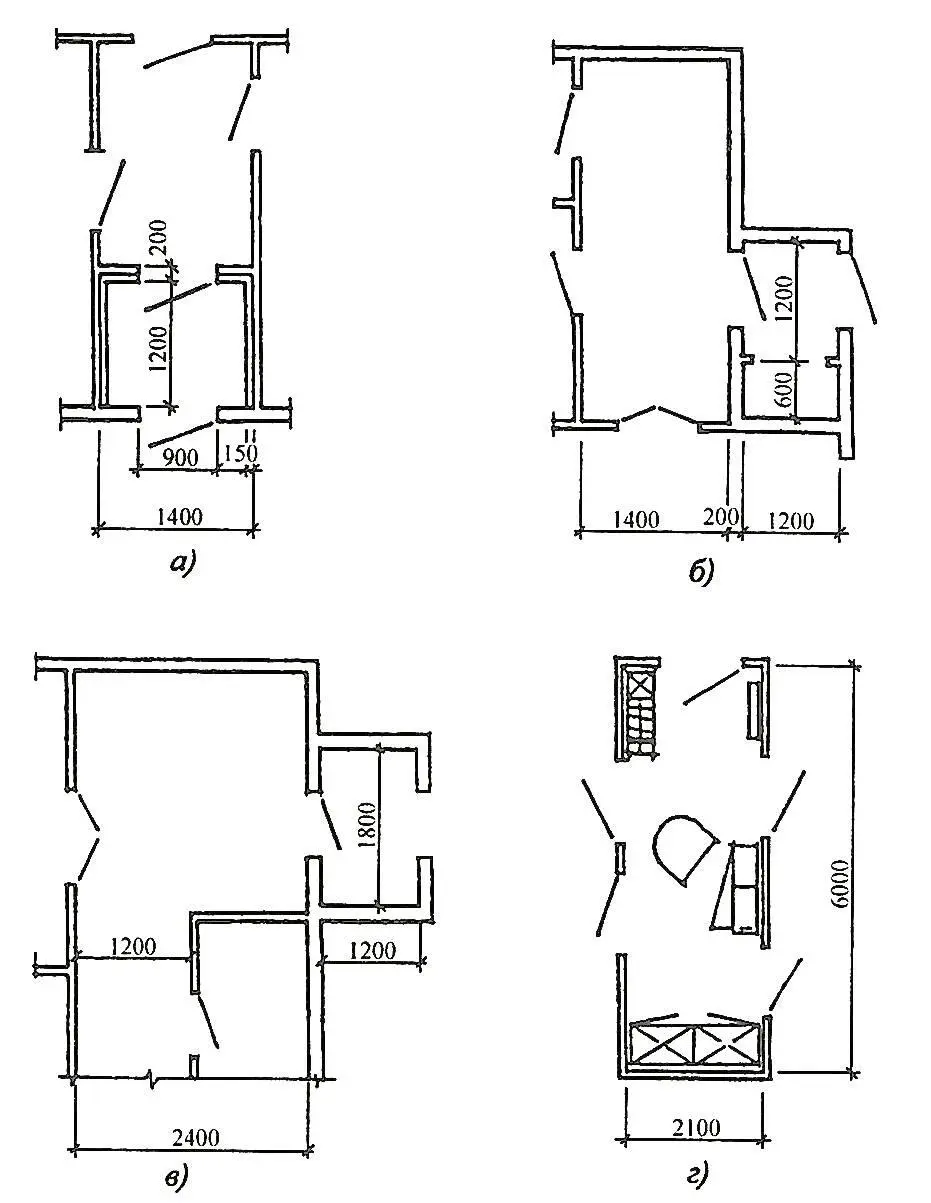

Рис. 1.13. Передняя: а) вытянутая по направлению входа; б) с входной дверью по длинной стороне передней; в) передняя-холл; г) пример размещения мебели

Такую конструкцию имеет и гардероб глубиной 24 см слева от выхода. Напротив него остается место для обувного шкафа.

Тамбур (рис. 1.14.) предназначен для защиты дома от проникновения холодного воздуха с улицы.
