Алексей Борисов - KiCad. Краткое руководство

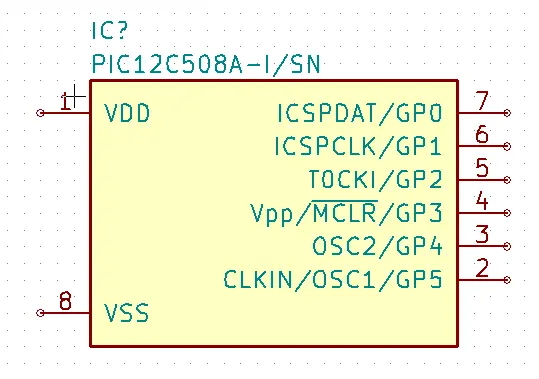

Рисунок 1.11 – Добавленный компонент «PIC12C508A-I/SN»

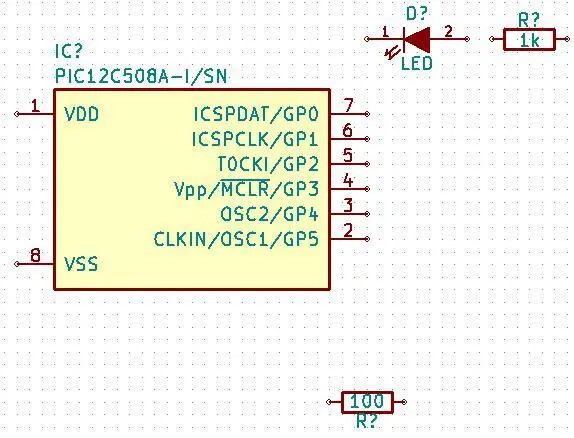

Рисунок 1.12 – Расположение компонентов на схеме

Создадим компонент схемы MYCONN3 для трёх-контактного соединителя. Перейдите к разделу под названием «Создание компонентов схемы в KiCad», чтобы узнать, как создать этот компонент с нуля и затем вернутся обратно для дальнейшей работы с платой.

Разместите только что созданный компонент. Нажмите клавишу «a» и выберите компонент «MYCONN3» из библиотеки «myLib».

Компонент появится с «Обозначением» – «J?» и с полем «Значение» – «MYCONN3». Если хотите изменить его местоположение, нажмите правой кнопкой мыши на «J?» и выберите «Переместить поле» (равносильно выбору клавиши «m»).

Рисунок 1.13 – Созданный компонент MYCONN3

Размещение символов питания и земли. Нажмите на кнопку Разместить порт питания в правой панели инструментов. Или можно просто нажать клавишу p . В окне выбора компонента прокрутите список вниз и выберите VCC из библиотеки power . Нажмите OK .

Нажмите левую кнопку мыши над выводом резистора номиналом 1k , чтобы расположить элемент VCC . Нажмите левой кнопкой мыши на участок над выводом VDD микроконтроллера. В разделе Список истории из окна Выбора компонента выберите VCC и расположите его за выводом VDD . Повторите процесс добавления снова и разместите элемент VCC над выводом VCC компонента MYCONN3 .

Повторите последовательность добавления символов питания, но теперь выберите элемент GND . Разместите GND под выводом GND компонента MYCONN3 . Разместите другой символ GND слева от вывода VSS микроконтроллера. Схема должна выглядеть теперь как на рисунке ниже.

Далее соедините все компоненты проводниками. Нажмите кнопку Разместить проводник на правой панели инструментов.

Нажмите левой кнопкой мыши на маленький кружок в конце вывода 7 микроконтроллера и затем на маленький кружок на выводе 2 элемента LED . Во время соединения выводов можно изменять масштаб. Если нужно переставить соединённые компоненты, важно использовать не клавишу «m» («Переместить»),а клавишу «g» («Перетащить»). Использование перетаскивания сохранит проводные связи. Просмотрите шаг 24, если забыли, как передвинуть компонент.

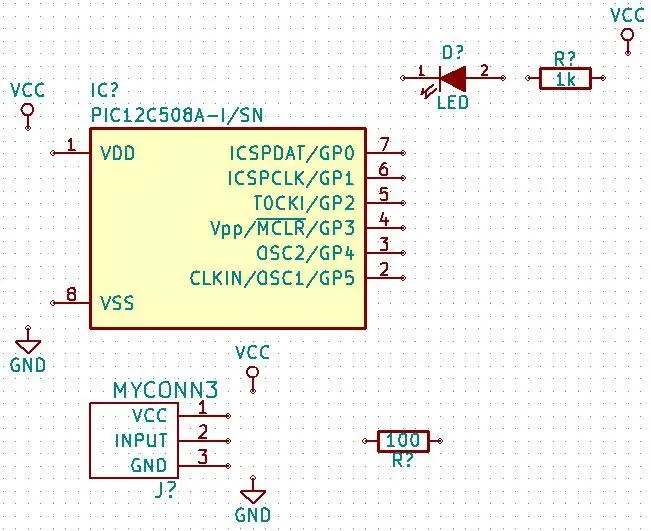

Рисунок 1.14 – Схема с компонентами

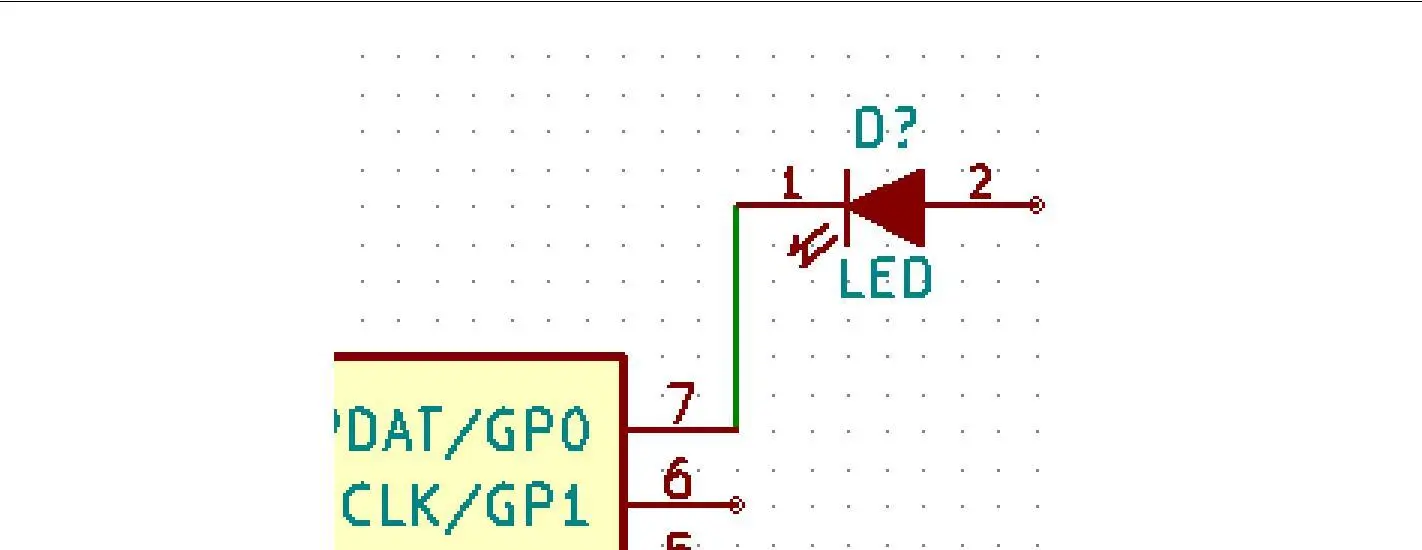

Рисунок 1.15 – Соединение компонентов проводником

Повторите этот приём и соедините проводниками все остальные компоненты так, как показано на рисунке ниже. Двойным щелчком мыши можно завершить проводник в любом месте. Когда прокладка проводников осуществляется к символам VCC и GND , проводник должен подключаться к нижней части значка VCC и к середине верхней части значка GND . Посмотрите на рисунок ниже.

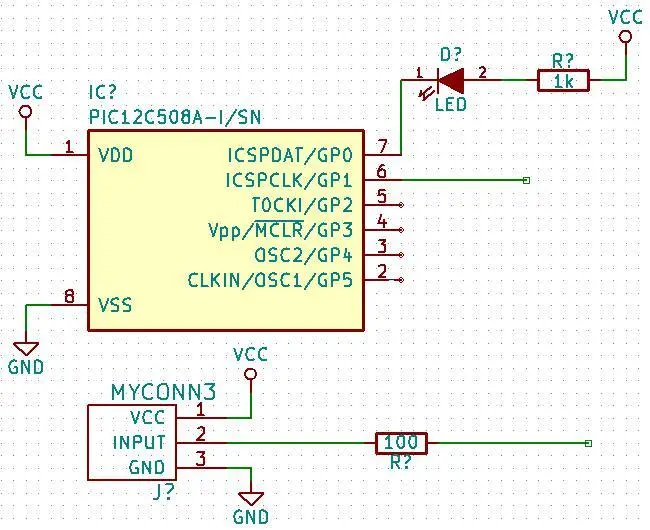

Рисунок 1.16 – Соединение проводниками

Рассмотрим альтернативный путь создания соединений используя метки. Выберите инструмент маркировки цепи, нажав кнопку Разместить имя цепи (локальная метка) на правой панели инструментов. Или используйте клавишу l .

Нажмите левой кнопкой мыши в середину проводника, соединённого с шестым выводом микроконтроллера. Назовите эту метку INPUT .

Повторите эту процедуру и разместите другую метку на линии справа от резистора номиналом 100 Ом. Она будет также называться INPUT . Две метки, имеющие одно и то же имя, создают связь (не прорисованную) между шестым выводом PIC и резистором 100 Ом. Этот способ удобен для соединения проводов в сложных устройствах, где рисование линий может в итоге привести к ошибкам в схеме. Чтобы разместить метку, необязательно нужен провод, можно просто присоединить метку к контакту.
