Владимир Нейман - Ex-маркировка электрооборудования для взрывоопасных газовых сред

Стандарт регламентирует правила применения специальной Ех – маркировки (29.3), к которой относится, в частности, альтернативная маркировка (29.13), примеры которой приведены в разделе 29.16. Считается, что в ряде случаев альтернативная маркировка позволяет получить более краткую Ех – маркировку.

Назовем также системы сертификации, в соответствии с которыми изготовителями и органами по оценке соответствия указывается маркировка взрывозащиты оборудования:

– система международной электротехнической комиссии (МЭК) для сертификации оборудования, предназначенного для использования во взрывоопасных средах (IECEx);

– директивы ЕС, описывающие требования к оборудованию и работе в потенциально взрывоопасной среде (ATEX);

– система Евразийского экономического союза (до 31 декабря 2014 года – Таможенного союза). Знак обращения системы (ЕАС) свидетельствует о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза и Евразийского экономического союза процедуры оценки (подтверждения) соответствия и соответствует требованиям всех распространяющихся на данную продукцию технических регламентов Таможенного союза и Евразийского экономического союза.

0 Ex ia IIC T 4(1)

Предисловие

Рассматривается маркировка (1) искробезопасного электрооборудования, которое не имеет внешних подсоединений и может применяться в опасных зонах (п.12.4 а [7]). Если на маркировочной табличке искробезопасного оборудования имеется маркировка взрывозащиты, но отсутствуют сведения об электрических параметрах подсоединяемого к нему оборудования, то это означает, что речь идет об автономном искробезопасном оборудовании, например, переносном измерительном приборе, пейджинговом приемнике, или стационарном искробезопасном электрооборудовании без внешних связей. Как правило, изготовитель (в эксплуатационной документации), а также органы по оценке соответствия (в сертификате соответствия) предпочитают выполнять маркировку взрывозащиты в соответствии с требованиями стандарта [6]. В таком случае маркировка взрывозащиты такого оборудования содержит дополнительное обозначение уровня взрывозащиты Ga:

0Ex ia IIC T4 Ga(2)

Следует признать, что отыскать и привести конкретные примеры автономного искробезопасного оборудования без внешних связей с маркировкой взрывозащиты (2) довольно сложно. Все дело в том, что автономное оборудование снабжается автономным, нередко искроопасным, источником питания – батареей или аккумулятором. Для обеспечения взрывозащищенности такого устройства с уровнем взрывозащиты Ga приходится применять помимо вида взрывозащиты «Искробезопасная электрическая цепь «i» дополнительные виды взрывозащиты, например, «Герметизация компаундом «m» [11] или «Оборудование со специальным видом взрывозащиты «s» [12].

Примеры реализации

Однако такие примеры все же встречаются. Например, одна из модификаций переносного светодиодного светильника (рис. 3.1) фирмы BARTEC (Bad Mergentheim, Германия) имеет приведенную маркировку взрывозащиты (2). Вероятнее всего, в конструкции такого класса устройств, в том числе, светильника фирмы BARTEC, используется аккумуляторная батарея с внутренним сопротивлением, достаточным для обеспечения ее искробезопасности без применения дополнительных средств взрывозащиты. Подзарядка аккумуляторной батареи осуществляется в безопасной зоне с помощью зарядного устройства, входящего в комплект поставки светильника.

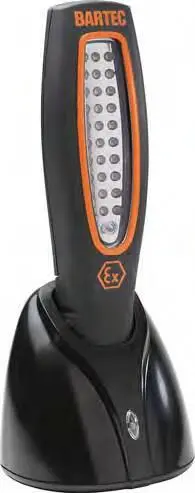

Рис. 3.1 Светодиодный светильник фирмы BARTEC

Пример, аналогичный предыдущему – ручной светодиодный прожектор серии 6148А (рис. 3.2) группы компаний STAHL (Германия, штаб-квартира – город Вальденбург).

Рис. 3.2 Ручной светодиодный прожектор серии 6148А

Светодиодный ручной прожектор серии 6148А с эргономичным управлением одной рукой оснащен функциями плавной регулировки яркости и переключения в режим мигания. Поворотный плафон позволяет направлять конус света практически в любую сторону.

Особенностью фонаря является использование цветных рассеивателей, которые, как мы предполагаем, уменьшают излучаемую прожектором энергию и, таким образом, обеспечивает соответствие параметров прожектора требованиям стандарта [23].
