Роман Городецкий - Международный машиностроительный чертеж по стандартам ISO. Отличия от ЕСКД. Личный опыт автора

Рисунок 10 – Обозначение стандартных видов

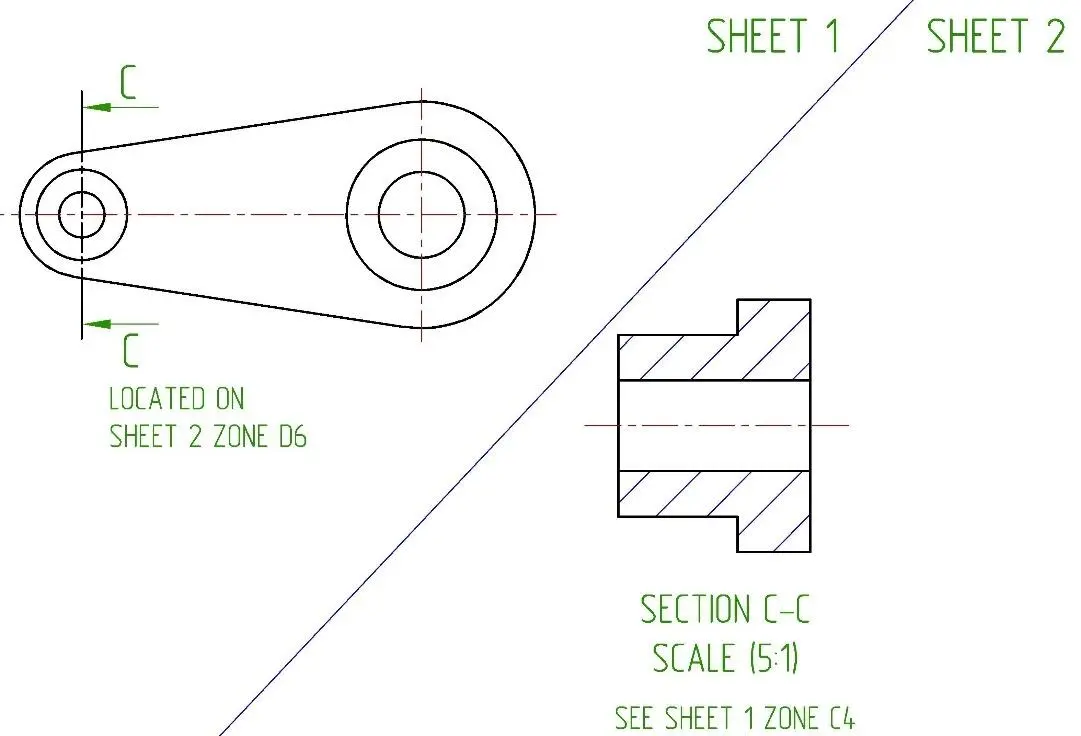

Если объект, подвергаемый разрезу или сечению, находится на одном листе чертежа, а само изображение получаемого разреза или сечения, расположено на другом листе чертежа, то рядом с линией сечения и изображением сечения, приводят надписи, указывающих расположение (рисунок 11).

Рисунок 11 – Расположение объекта и разреза на разных листах чертежа

Пожалуй, это все основные особенности оформления видов, разрезов, сечений. Для более подробного изучения рекомендуется обратиться к соответствующим стандартам.

В международных чертежах целые размерные числа разделяются точкой. Запятые не используются.

Миллиметры являются основной единицей измерения. Несмотря на это, в технических требованиях NOTES или в поле TOLERANCE основной надписи, все равно рекомендуется указывать, в каких единицах выполнен чертеж.

NOTES:

DIMENSIONS ARE IN MILLIMETERS (mm)

(размеры даны в миллиметрах)

или:

NOTES:

UNLESS OTHERWISE SPECIFIED

DIMENSIONS ARE IN MILLIMETERS (mm)

(размеры даны в миллиметрах, если не указано иное)

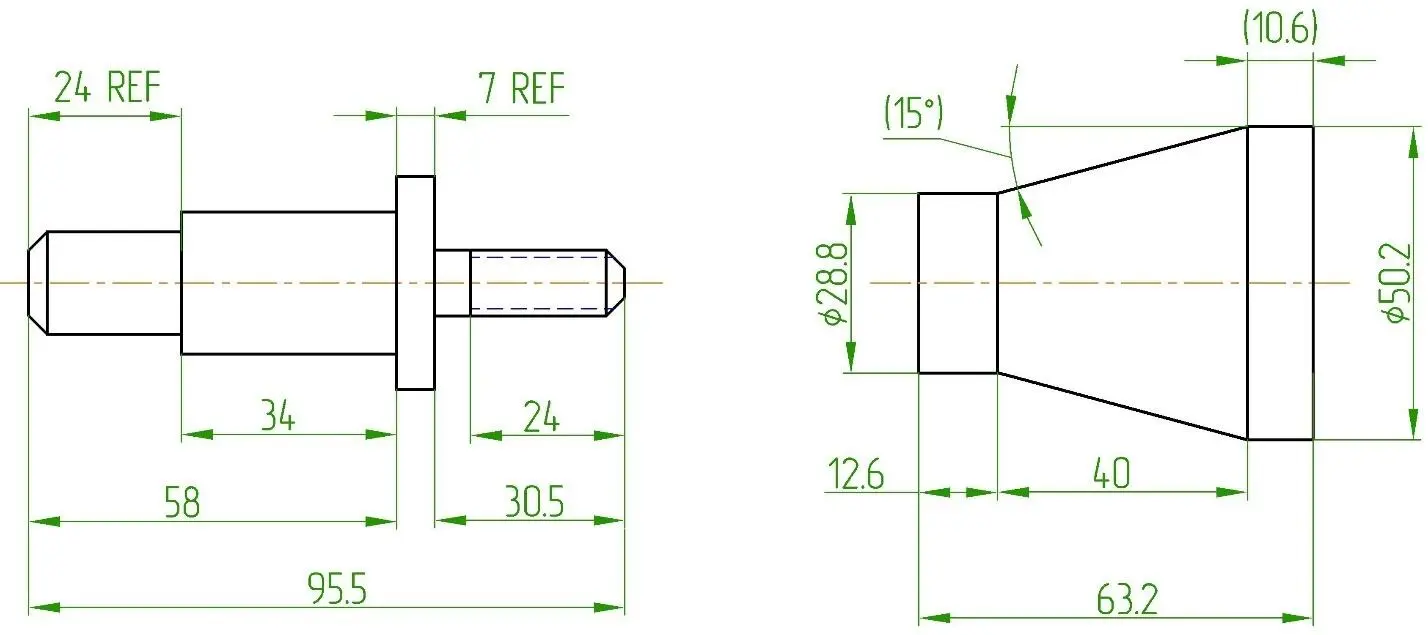

Справочные размеры (рисунок 12) указывают двумя возможными способами. Первый способ заключается в написании REF ( сокращение от REFERENCE ) справа или под размерным числом. Второй способ заключается во взятии в скобки () размерного числа справочного размера. Необходимо придерживаться только одного выбранного правила указания справочных размеров.

Рисунок 12 – Обозначение справочных размеров

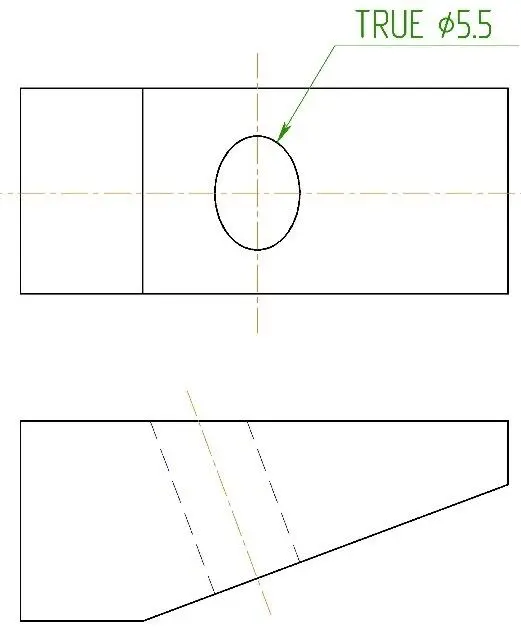

Рекомендуется расставлять размеры конструктивных элементов только на тех видах и разрезах, на которых эти поверхности являются видимыми и неискаженными. Однако при оформлении сложных и насыщенных чертежей выполнить рекомендуемое не всегда удается. Если на виде изображена поверхность в искаженном виде, и размер необходимо поставить также на этом же виде, то около размерного числа пишется слово TRUE . Это говорит о том, что размерное число указано истинное, не смотря на искажение изображенной поверхности (рисунок 13).

Рисунок 13 – Указание размера отверстия на искаженном виде

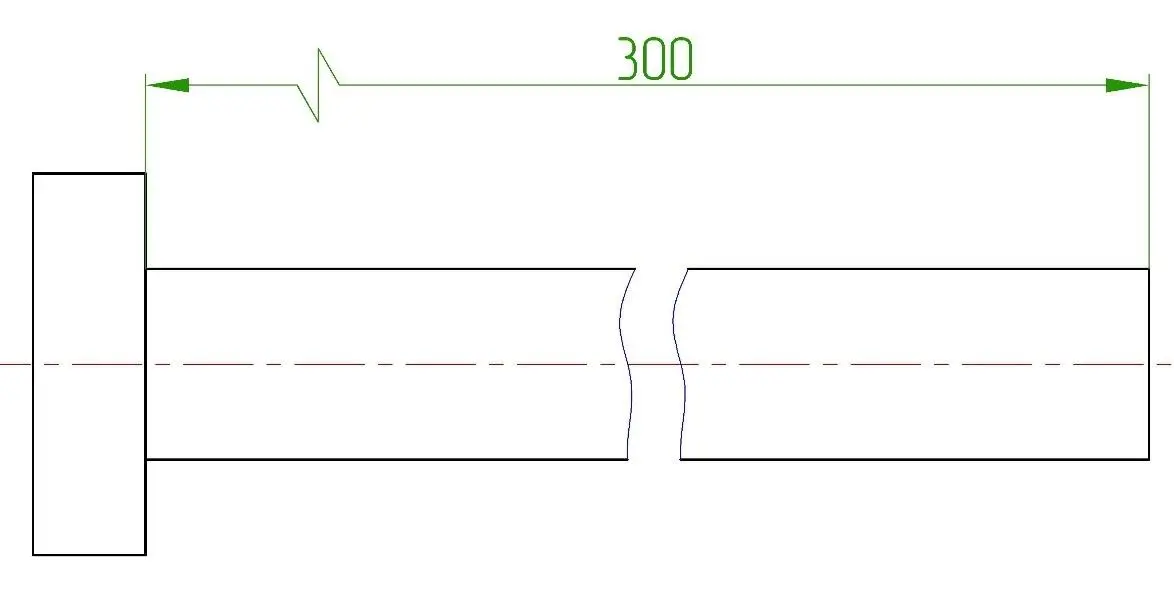

Если деталь, или элемент детали слишком длинные и занимают много места на чертеже, допускается выполнять условные разрывы этих деталей и элементов. Место условного разрыва обозначается сплошной тонкой волнистой линией. Разрыв рекомендуется обозначать еще и на размерной линии, вычерчивая на ней зигзаг (рисунок 14).

Рисунок 14 – Зигзаг на размерной линии при обозначении разрыва

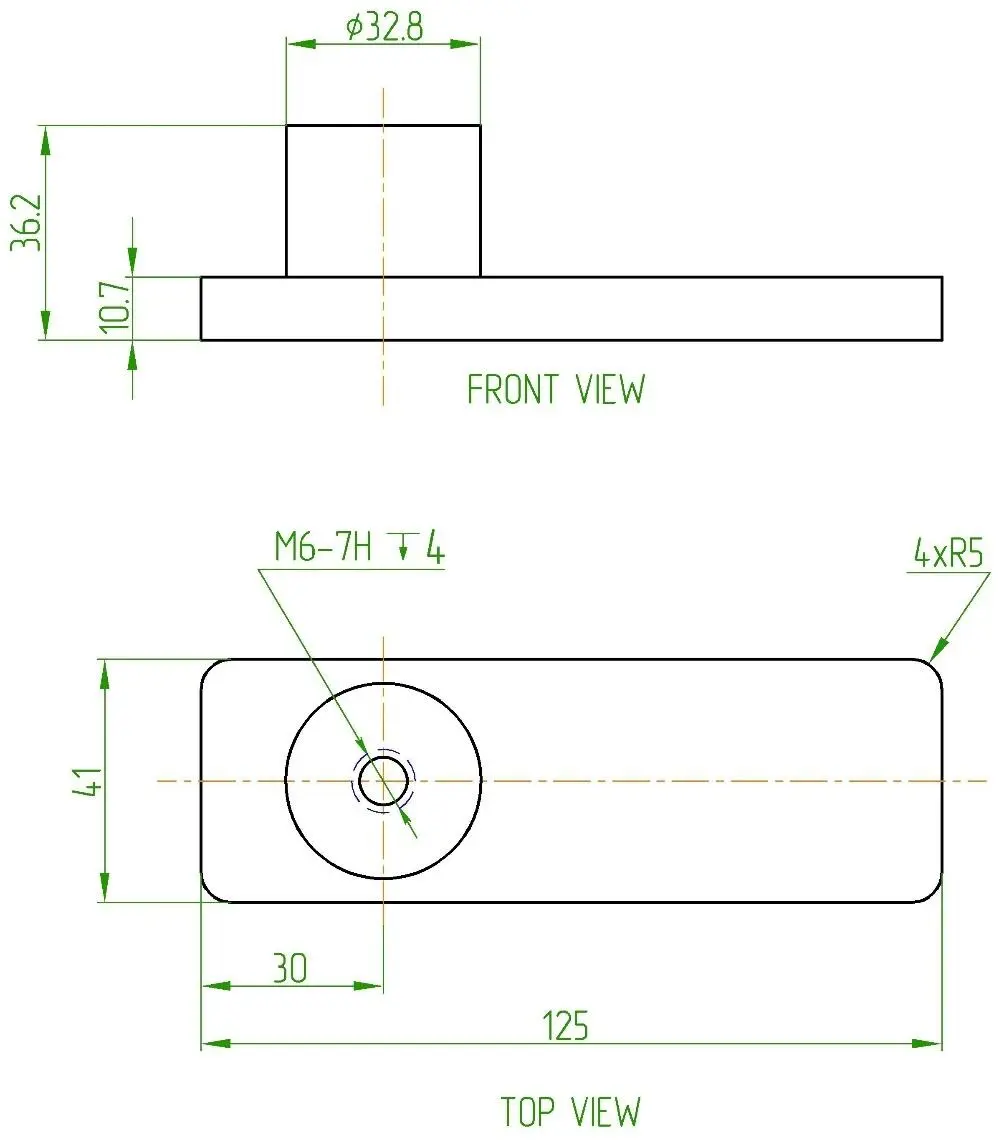

Габаритные размеры деталей допускается не отображать размерными линиями в зоне черчения. Их можно указывать в технических требованиях чертежа NOTES . Это особенно удобно, если детали плоскостные – платы, панели, полосы и др., – не требуется делать вид сбоку для указания толщины (рисунок 15).

Рисунок 15 – Вынос габаритных размеров в технические требования

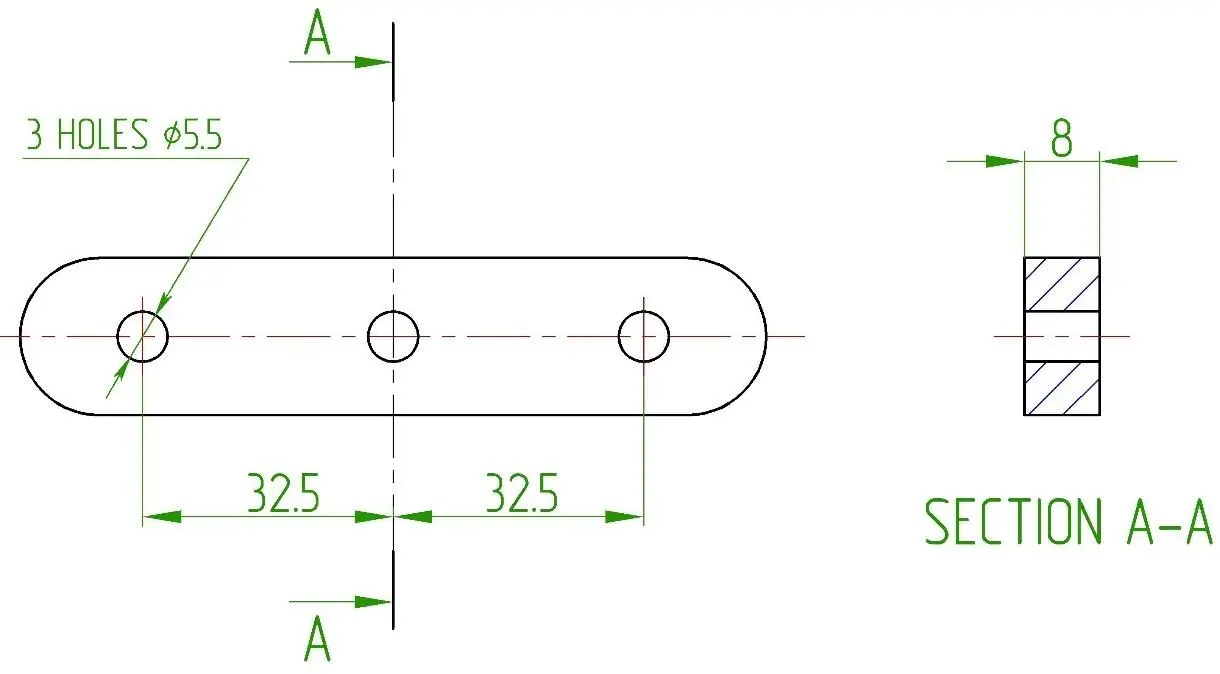

Если имеется несколько одинаковых отверстий, их количество и диаметр на размерной линии обозначают текстом (рисунок 16), например так: 3 HOLES 5.5 , что обозначает 3 отверстия, диаметр 5,5.

Рисунок 16 – Размеры отверстий

Вместо знака используют также слово DIA , что также обозначает диаметр.

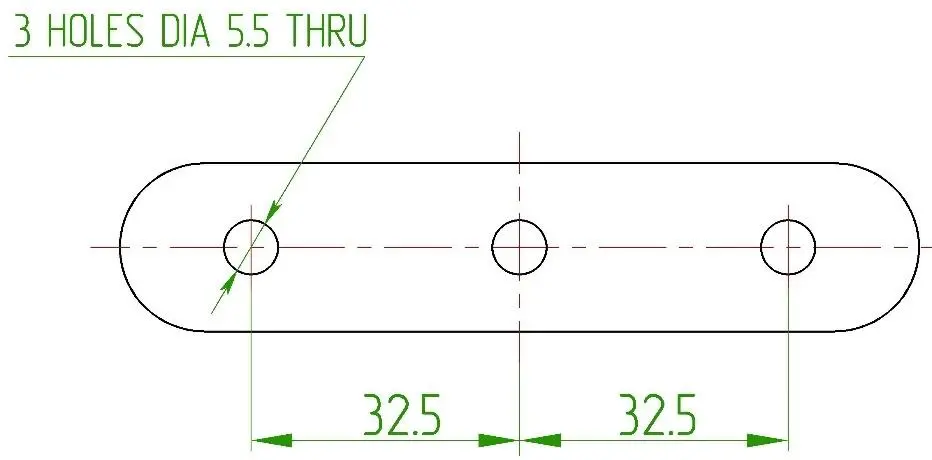

Если не имеется изображения, из которого было бы понятно, что указанные отверстия должны быть изготовлены насквозь, то добавляется текст THRU (рисунок 17).

Рисунок 17 – Упрощенное обозначение сквозных отверстий
