Роман Городецкий - Международный машиностроительный чертеж по стандартам ISO. Отличия от ЕСКД. Личный опыт автора

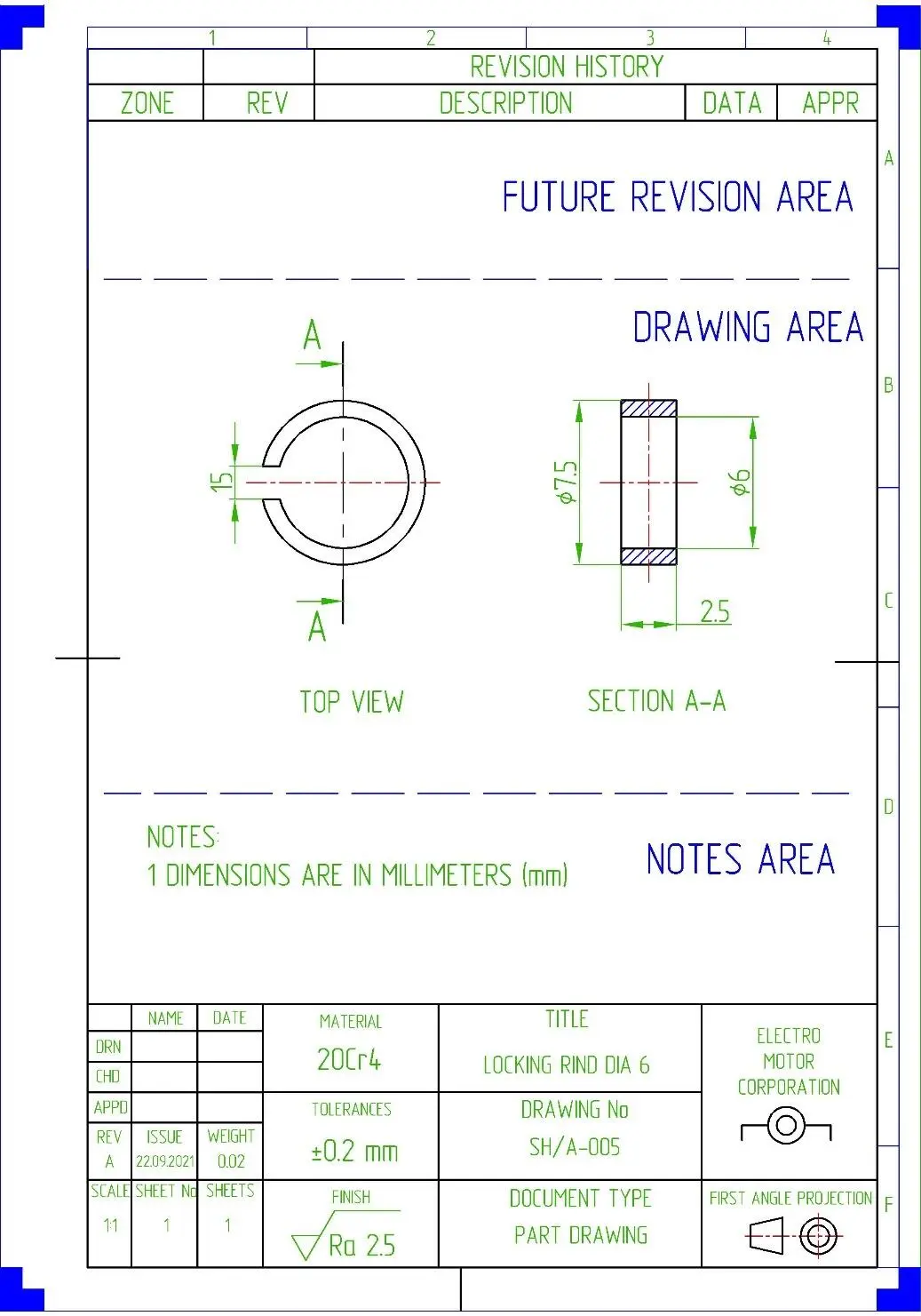

Рисунок 2 – Размещение основных блоков на формате А4.

Наибольшее, ярко выраженное отличие от ЕСКД, сразу бросающееся в глаза при анализе иностранного чертежа, является начертание основной надписи.

Рассматривая основные надписи иностранных чертежей, первоначально можно впасть в смятение, увидев, как сильно они различаются. Они отличаются не только от ЕСКД, но и друг от друга. Дело в том, что ISO 7200:2004 не устанавливает жестких ограничений на форму основной надписи. Он устанавливает обязательный набор данных, которые должны быть в основной надписи, а дополнительные необязательные данные разработчики чертежа могут вносить по своему усмотрению, если это требуется. Разрешается изменять размеры полей основной надписи, перемещать их, масштабировать. Так сложилось исторически в связи с тем, что старые компании, фирмы, предприятия, имеют свою оригинальную конфигурацию основной надписи. Фирменный образец основной надписи выдается как шаблон новым работникам. По форме и начертанию основной надписи, даже без логотипа компании, опытные люди могут определить, на каком предприятии выпущен чертеж. Требование только одно – длина основной надписи не должна превышать 180 мм.

Обязательные данные, которые должны быть включены в основную надпись чертежа ( ISO 7200:2004) :

Название чертежа TITLE

Номер чертежа IDENTIFICATION NUMBER или DRAWING No

Тип документа DOCUMENT TYPE

Название организации, фирмы LEGAL OWNER

Фамилии и подписи сотрудников: разработчик чертежа DRN , проверяющий С HD , утвердил APPD .

Дата создания чертежа ISSUE

Номер листа SHEET NUMBER

Дополнительные (необязательные данные), вносимые в основную надпись при необходимости ( ISO 7200:2004) :

Материал MATERIAL

Общие допуски TOLERANCE

Общая чистота обработки FINISH

Версия чертежа REV

Формат листа SIZE

Масса детали WEIGHT

Общий масштаб изображений на чертеже SCALE

Метод проекции (поле PROJECTION )

Мы привыкли, что в основной надписи рабочего чертежа обязательно должен быть указан масштаб, материал детали, масса. Поэтому предлагаю Вам использовать следующую форму основной надписи при создании рабочих машиностроительных чертежей (рисунок 3).

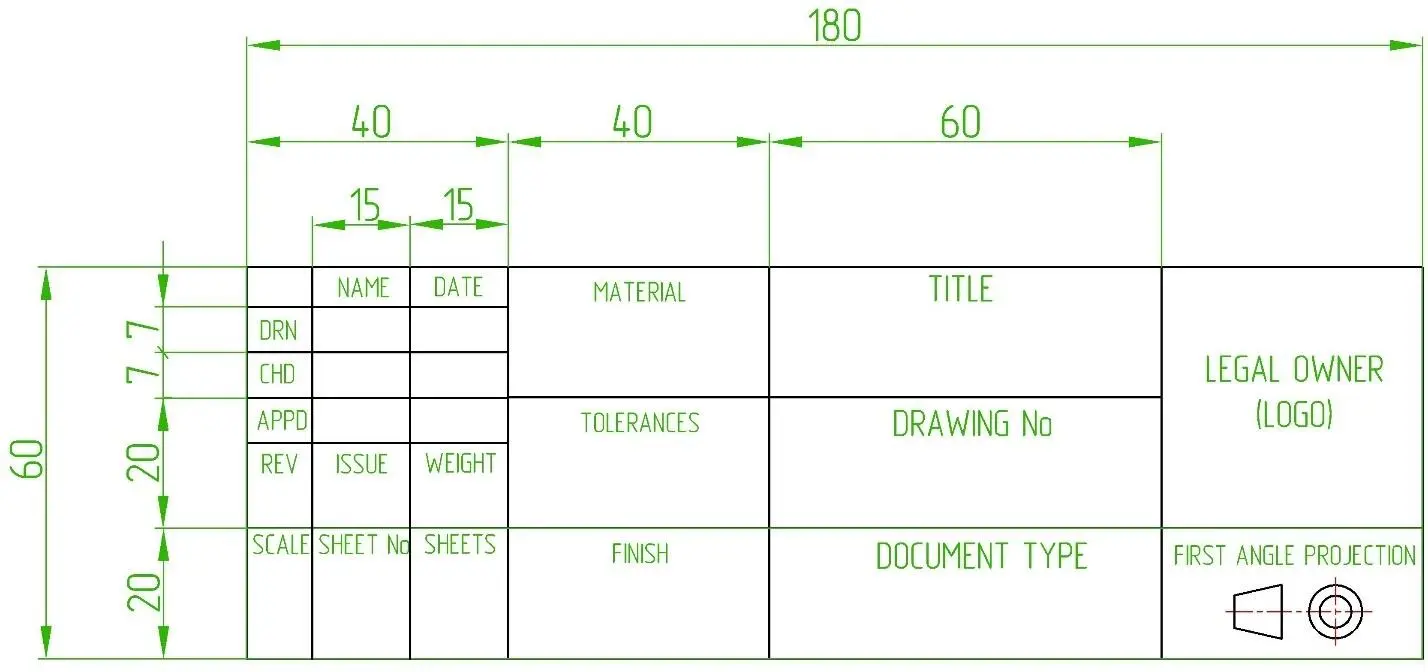

Рисунок 3 – Рекомендуемая автором форма основной надписи с основными и дополнительными полями данных, оптимальными для машиностроительного рабочего чертежа, соответствующая ISO 7200:2004

В поле TITLE основной надписи допускается вносить не только краткое название детали или сборочной единицы, как принято у нас, например: «Клапан», «Втулка», «Шток», а развернутое название, включающее принадлежность детали к узлу или изделию, условия эксплуатации и применения.

Пример:

«PRESSURE SECTION VALVE. PRESSURE UP TO 10 ATM»

(Клапан напорного участка. Давление до 10 атм.)

На чертежах ISO все буквы ПРОПИСНЫЕ. Это касается не только основной надписи, но и технических требований, выносок, примечаний, всего-всего, что пишется текстом на чертеже.

Идентификационный номер чертежа, вносимый в поле IDENTIFICATION NUMBER , должен быть уникальным, не повторимым в пределах одного предприятия. Этот номер используется для облегчения хранения и поиска чертежей. Единого классификатора, как у нас в ЕСКД, не существует. Система присвоения номера на каждом предприятии может быть совершенно любой, от очень простой, содержащей только порядковый номер чертежа, до сложных многозначных, многоуровневых систем. Новых сотрудников в иностранных компаниях обучают уникальным стандартам присвоения чертежам номеров, принятых в данной компании.

В поле основной надписи DOCUMENT TYPE вносится сокращенное название документа, например – чертеж детали PART DRAWING , сборочный чертеж ASSEMBLY DRAWING , электромонтажный чертеж ELECTRICAL INSTALLATION DRAWING , габаритный чертеж DIMENSIONAL DRAWING и другие. Описание типа документа может быть любым, но самое главное понятным. Данное поле заполняется с целью облегчения поиска чертежа в компьютерной базе данных.

В поле REV вносится версия чертежа. Например, чертеж только создан и впервые отправлен на завод. Тогда можем написать в поле REV – “A”. Затем от завода пришло предложение о коррекции чертежа с целью удешевления изготовления. Чертеж переправили. Теперь можем поставить REV – “B”. Потом собрали изделие, испытали. Пришли к выводу, что деталь надо подкорректировать для более надежной работы устройства. Чертеж перевыпустили. Ставим «С». Допускается вместо букв ставить цифры «1», «2», «3» и т.д.
