Это совокупность устройств и систем, которые подключены друг к другу (логически или физически) и общающихся между собой. Сюда можно отнести сервера, компьютеры, телефоны, маршрутизаторы и так далее. Размер этой сети может достигать размера Интернета, а может состоять всего из двух устройств, соединенных между собой кабелем.

Концепт-карта основных понятий сетевой технологии приведена на рис. 4.1.

Рис.4.1.а Концепт карта Основные понятия в формате содержательной картинки

Рис. 4.1.б Концепт карта в виде схемы

Рис. 4.1.в. Детализированная Концепт-карта основных понятий сетевой технологии

Виды сетей

Рис.4.2. Концепт-карта Сеть

Топология с общей шиной

Одна из первых физических топологий. Суть состоит в том, что к одному длинному кабелю подсоединяли все устройства, организовывая локальную сеть.

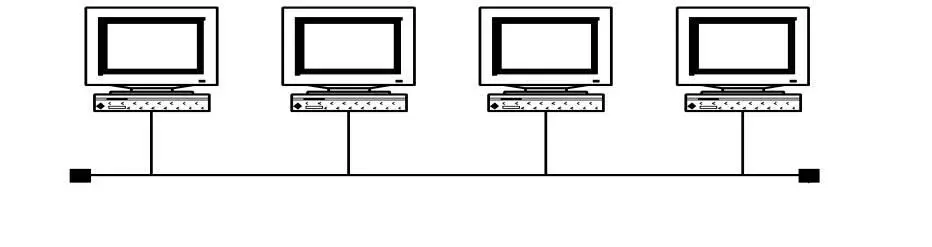

Рис. 4.3. Топология с общей шиной

Кольцевая топология

В данной топологии каждое устройство подключается к 2-ум соседним, создавая, таким образом, кольцо: c одного конца компьютер только принимает, а с другого только отправляет.

Рис.4.4. Кольцевая топология

Топология звезда

Все устройства подключаются к центральному узлу, который уже является ретранслятором.

Рис.4.5. Топология "Звезда"

Полносвязная топология

Все устройства связаны напрямую друг с другом. То есть с каждого на каждый. Данная модель является, пожалуй, самой отказоустойчивой, так как не зависит от других.

Рис.4.6. Полносвязная топология

Неполносвязная топология

Как правило, вариантов ее несколько. Она похожа по строению на полносвязную топологию. Отличие состоит в устройстве перенаправляющее сигналы.

Рис. 4.7. Неполносвязная топология

Смешанная (древовидная) топология

Самая популярная топология, которая объединила все топологии выше в себя.

На сегодняшний день, данная топология используется во всех средних и крупных компаниях.

Рис. 4.8. Древовидная топология

Концепт-карты по теме Топология сети представлены ниже

Рис. 4.10. Концепт-карта Топология сети

Топология сети. Локальная сеть

Концепт-карта Топология сети. Локальная сеть показана ниже.

Рис.4.11. Концепт-карта Топология сети. Локальная сеть.

4.12. Концепт-карта компоненты локальной сети

Промышленные сети

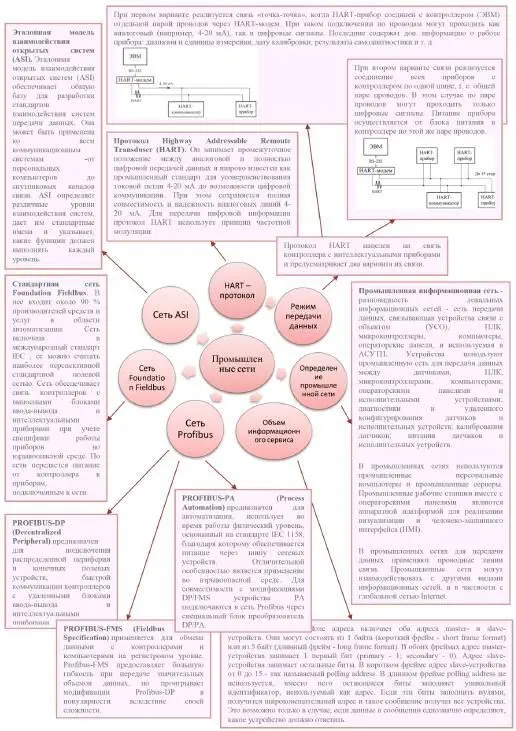

Рис. 4.13. Концепт-карта Промышленные сети
