Сетевой уровень

Сетевой уровень отвечает за перемещение пакетов между устройствами, находящимися на расстоянии, превышающем одно прямое соединение. Он определяет маршрут и направляет пакеты так, чтобы они дошли до предполагаемого получателя. Сетевой уровень позволяет транспортному и более высоким уровням отправлять пакеты, не заботясь о том, находится ли оконечная система на том же кабеле или на другом конце глобальной сети.

Рис. 3.11. Сетевой уровень перемещает пакеты по каналам и получателям

Транспортный уровень

Транспортный уровень отвечает за безошибочную передачу данных в нужной последовательности, без потерь и повторов. Кроме того, этот уровень разбивает большие сообщения, поступающие с сеансового уровня, на меньшие пакеты для отправки к получателю и собирает пакеты в сообщения, предоставляемые с сетевого уровня. Обычно транспортный уровень посылает отправителю подтверждение о получении сообщений.

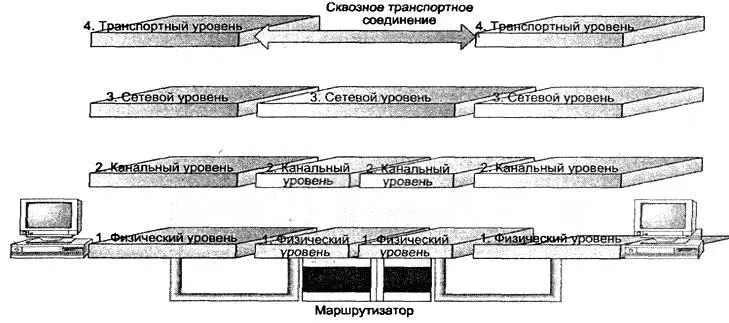

Рис.3.12. Транспортный уровень обеспечивает сквозную передачу с гарантированной целостностью данных и производительностью.

Наиболее распространенные протоколы транспортного уровня:

– TCP – протокол управления передачей

– NCP – NetwareCoreProtocol

– SPX – упорядоченный обмен пакетами

– TP4 – протокол передачи класса 4

Сеансовый уровень

Сеансовый уровень разрешает приложениям на разных компьютерах совместно использовать соединение, называемое сеансом. Этот уровень предоставляет такие услуги, как просмотр имен и защиту, чтобы две программы могли найти друг друга и установить соединение. Сеансовый уровень обеспечивает также синхронизацию данных и сохранение состояния процесса в контрольных точках, чтобы при сбое сети в повторной отправке нуждались только те данные, которые были посланы после сбоя. Кроме того, этот уровень управляет диалогом между двумя процессами и определяет, кто может передавать (или принимать) данные в конкретный момент.

Рис.3.13. Сеансовый уровень

Уровень представления данных

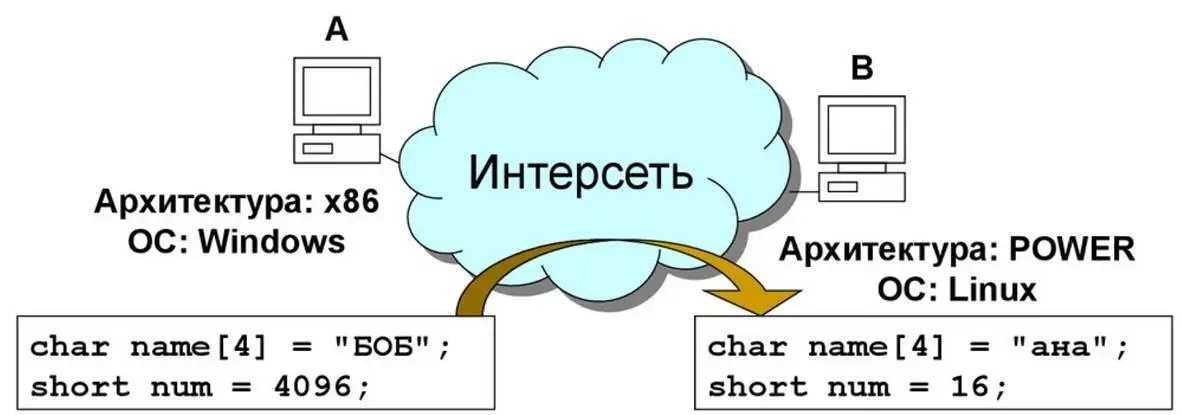

Уровень представления данных преобразует данные из формата сети в формат, который ожидает пользовательская программа. Этот уровень осуществляет: преобразование протоколов; преобразование данных, уплотнение и шифрование; преобразование наборов символов и интерпретацию команд графики.

Прикладной уровень

На прикладном уровне работают приложения, использующие нижние уровни для реализации своих задач.

Рис. 3.14. Прикладной уровень

Именно на прикладном уровне работают приложения, использующие нижние уровни для реализации своих задач

Рис.3.15. Привязка архитектур

Привязка позволяет с достаточной гибкостью настраивать сеть, то есть сочетать протоколы и платы сетевых адаптеров, как того требует ситуация. Например, два стека протоколов IPX/SPX могут быть привязаны к одной плате СА. Если на компьютере более одной платы СА, то стек протоколов (СП) может быть привязан как к одной, так и нескольким платам СА. Порядок привязки определяет очередность, с которой ОС выполняет протоколы. Если с одной платой СА связано несколько протоколов, то порядок привязки определяет очередность, с которой будут использоваться протоколы при попытках установить соединение. Обычно привязку выполняют при установке ОС или протокола. Например, если TCP/IP первый протокол в списке привязки, то именно он будет использоваться, при попытке установить связь. Если попытка неудачна, компьютер попытается установить соединение, используя следующий по порядку протокол в списке привязки.

Рис. 3.16. Схема работы протоколов
