Владимир Шлома - Моделирование канала коротковолновой радиосвязи

Максимальные значения функций направленности в плоскости вибратора и в плоскости перпендикулярной оси вибратора должны быть равны. Если максимальное значение функции направленности в плоскости перпендикулярной оси вибратора увеличилось в

раз, то и в плоскости проходящей через ось вибратора и расположенной под углом к горизонту, соответствующему максимальному значению функции направленности в плоскости перпендикулярной оси вибратора, максимальное значение

увеличилось в

раз. Поэтому, функции направленности в плоскости проходящей через ось вибратора и расположенной под углом

φ

=30

о

к горизонту, то есть плоскости, проходящей через середину одного из двух лепестков диаграммы направленности, нужно пересчитать по формулам:

(12)

(13)

В дальнейшем приведенные выше функции направленности (12) и (13) будем считать функциями диаграммы направленности в горизонтальной плоскости.

Мощность помехи, приходящей с некоторого направления под углами α и φ будет определяться по формуле:

(14)

где U п– напряжение помехи на входе приемника;

– действующая длина антенны;

R a– волновое сопротивление антенны;

R f– волновое сопротивление фидера;

E п– напряженность поля помехи в точке приема;

– коэффициент пропорциональности;

– функция направленности антенны;

– нормированная функция направленности антенны;

F max– максимальное значение функции направленности антенны.

Будем считать, что помеха принимается антенной со всех направлений верхней полусферы с одинаковой интенсивностью, фазы случайны и равновероятны. Тогда мощность принимаемых помех будет суммой элементарных мощностей ΔР п, то есть интегралом по полусфере:

(15)

где

(16)

где

– нормированная функция направленности в горизонтальной плоскости;

– нормированная функция направленности в вертикальной плоскости.

Мощность помех, принимаемых из верхней полусферы эквивалентной антенной (симметричным полуволновым вибратором в свободном пространстве), для которого F н(φ)=1 и F max=1, будет вычисляться по формуле:

(17)

Чтобы перейти от мощности помех в эквивалентной антенне к мощности помех в реальной антенне, введем коэффициент пересчета, определяемый как:

(18)

Тогда мощность помехи в реальной антенне будет вычисляться по формуле:

(19)

Подставив в формулу (18) значения Р пи Р пэиз (15) и (17), получим выражение для вычисления коэффициента пересчета:

(20)

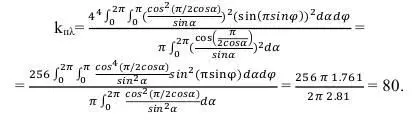

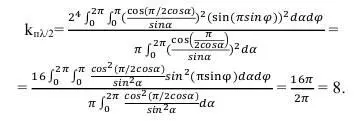

Вычислим значения коэффициентов пересчета для двух реальных антенн с высотой подвеса над землей h=λ/2, полуволнового симметричного вибратора и волнового симметричного вибратора.
