Станислав Горобченко - Курс «Маркетинг и продажи промышленного оборудования». Модуль «Системная динамика рынка»

Характерными задачами этого уровня являются системы массового обслуживания, модели бизнес-процессов, логистика. При высоком уровне абстракции в модели, как правило, отсутствуют индивидуальные объекты сами по себе, а оперируют лишь с их количеством и агрегированными показателями. На данном уровне моделируется проблемы рыночного равновесия, социально-экономического развития отраслей, экологические процессы.

Дискретно-событийное моделирование

Подходом, соответствующим низкому и среднему уровню абстракции, является дискретно-событийное (далее ДС) моделирование. Его концепцию предложил в 60-х годах прошлого века Джефри Гордон, разработав популярное и сегодня программное средство GPSS. В работе [2] он предложил использовать концепции заявок (entities), ресурсов и потоковых диаграмм (flowcharts). На рис.2.1 изображена типичная потоковая диаграмма, согласно которой моделируется работа call-центра.

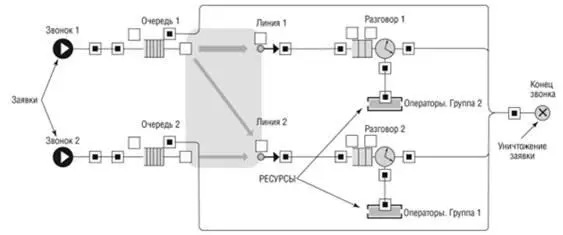

Рис.2 1. Пример потоковой диаграммы «обработка звонков в call-центре»

Заявки, в данном случае звонки, представляют собой некие пассивные объекты, которые перемещаются, захватывают и освобождают ресурсы согласно потоковым диаграммам – схемам, описывающим изучаемый процесс. Заявки могут представлять собой людей, товары, детали, документы, сообщения. ДС моделирование является дискретным – каждому событию соответствует определенный дискретный момент времени. Характерной чертой данного подхода является «обезличенность» заявки, от ее индивидуальных свойств абстрагируются. Считается, что все заявки обладают универсальной логикой поведения и обрабатываются по единому, заранее известному алгоритму. Ядро модели отвечает за генерацию, обработку и уничтожение заявок.

Инструменты дискретно-событийного моделирования

Существует достаточно много программных продуктов, поддерживающих ДС подход. Среди всех средств, предназначенных для имитационного моделирования, этот класс наиболее представительный. Например, в отчёте (3) приводятся характеристики 65 различных инструментов. Это объясняется большой популярностью дискретно-событийного моделирования в таких областях как системы массового обслуживания, бизнес-процессы, производство, логистика, транспорт и других. Часть программных продуктов являются достаточно универсальными (Arena, Extend, GPSS, Witness), другие заточены под более узкий класс задач и содержат абстрактные элементы, взятые из предметной области исследования (AutoMod – транспорт, логистика, производство; MedModel – моделирование и оптимизация систем в здравоохранении; Comnet – телекоммуникации).

Стандартными характеристиками большинства продуктов являются: возможность создания модели в графическом режиме (потоковые диаграммы рисуются, используются стандартные шаблоны для отдельных блоков, параметры элементов системы задаются через подменю); интерфейсы для соединения с базами данных, средства для обработки статистики на входе и выходе модели, для ее оптимизации, для создания анимации в ходе имитационных экспериментов.

Системная динамика

Высокому уровню абстракции в имитационном моделировании соответствует подход системной динамики (далее СД), предложенный в 50-х годах прошлого века американским ученым Джемом Форрестером. При данном подходе не рассматриваются индивидуальные объекты, а лишь их количества и агрегированные показатели. Системная динамика применяется тогда, когда нет необходимости или возможности исследовать влияние отдельных объектов, а достаточно изучить поведение системы на уровне агрегированных величин.

Форрестер предложил использовать для этого понятия «накопители» (stocks), и «потоки» между ними (flows) (4). Накопители могут относиться к различным материальным объектам, например, к людям в демографических моделях, товарам, деньгам при моделировании баланса на рынке, природным ресурсам в задачах экологии. На рис. 2.2 приведена системно-динамическая диаграмма из модели распространения продукта на рынке.

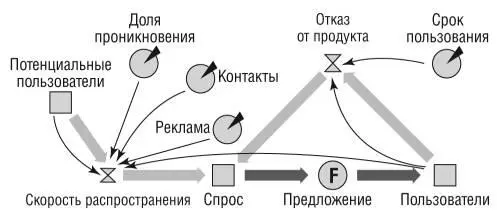

Рис. 2.2. Пример системно-динамической диаграммы «Проникновение продукта на рынке»

Инструменты системной динамики

В ней три объекта – накопителя: «потенциальные пользователи», люди, формирующие спрос и люди, являющиеся реальными пользователями. Такие факторы как реклама, частота контактов определяют потоки, в соответствие с которыми накопители «перетекают» друг в друга. С формальной точки зрения системно-динамическая модель представляет собой систему дифференциальных (в частном случае алгебраических) уравнений, определяющих потоки между накопителями. Отличительной чертой СД является неразличимость объектов, находящихся в одном накопителе. Их невозможно индивидуализировать, приписав различные свойства, логику поведения или процесс обработки. Все взаимосвязи задаются на уровне накопителей, то есть между агрегированными величинами.
