Однако могут быть трансформаторы, у которых зависимости З=f(S) проходят выше кривой минимума, нигде с ней не пересекаясь. Это показывает, что такие трансформаторы вообще не имеют экономической зоны использования, то есть их применение в данном случае нецелесообразно.

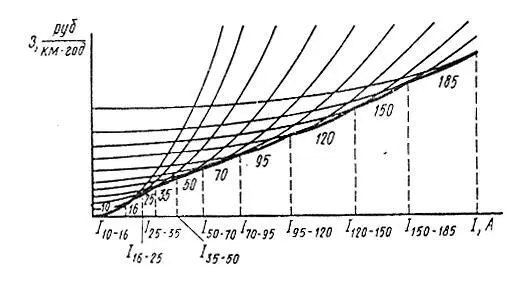

Рисунок 1.2

Зависимость приведенных затрат З от тока в линии I для различных сечений

1.1.2Граничное значение экономической мощности, при которой целесообразен переход от одной номинальной мощности трансформатора S ном1к большей S ном2:

где K тр2и K тр1– стоимость трансформаторов, руб.; Т – время включения трансформатора; c эхи c эк– стоимость 1 кВтч потерь энергии холостого хода и короткого замыкания соответственно.

Обозначив в предыдущем выражении через ψ, , то есть , получим расчетное значение экономической мощности

Все величины под корнем для заданных сравниваемых трансформаторов с S ном1и S ном21известны. Значения c эхзависят от величины Т и района страны. Так как в большинстве случаев время включения трансформатора Т постоянно и равно 8760 ч/ год, то есть принимается, что трансформатор включен весь год, то величины зависят только от района страны.

1.1.3Построенные номограммы экономических интервалов, представляющие собой по выражению прямые c эх= ƒ(ψ) , разграничивают экономические области целесообразного применения трансформаторов различных мощностей. Кроме указанных наклонных прямых, горизонтальными прямыми ограничиваются зоны, допустимые по условиям нагрева.

Ориентировочно принято, что допустимая мощность по условиям нагрева S доп=(1,1∽1,5) S ном. Зоны таких допустимых перегрузок на номограммах заштрихованы. Если точка с координатами () не попадает в заштрихованную зону, то выбор оптимальной мощности трансформатора определяется экономическими соображениями; если попадает, то условиями нагрева (рисунок Б.1-Б.3).

1.2.1Выбор числа и мощности силовых трансформаторов может быть определен по перегрузочной способности и должен быть технически и экономически обоснованным, т. к. он оказывает существенное влияние на рациональное построении схем промышленного электроснабжения.

Наиболее часто ГПП промышленных предприятий выполняют двухтрансформаторными. Одно – трансформаторные ГПП допустимы только при наличии централизованного резерва трансформаторов и при поэтапном строительстве ГПП. Установка более двух трансформаторов возможна в исключительных случаях: когда требуется выделить резко переменные нагрузки и питать их от отдельного трансформатора; при реконструкции ГПП; если установка третьего трансформатора экономически целесообразна.

Важной характеристикой силовых трансформаторов является их нагрузочная способность, представляющая собой совокупность допустимых нагрузок и перегрузок. Силовые трансформаторы выпускают с номинальной мощностью, которую они могут длительно пропускать при нормальных условиях: номинальном напряжении, номинальной частоте, номинальной температуре окружающей среды. В этом случае превышение температуры масла и обмоток над температурой окружающей среды не выходит за установленные пределы, а срок службы трансформатора соответствует экономически целесообразному. В действительности трансформаторы работают в условиях, отличных от номинальных. Нагрузка их меняется в течение суток и года, не постоянна и температура охлаждающей среды. Это приводит, как правило, к неиспользованию трансформаторов. Опыт эксплуатации показал, что трансформаторы могут быть без ущерба для нормального срока службы загружены в течение части суток (года) сверх номинальной мощности, если в другую часть рассматриваемого периода их нагрузка была меньше номинальной. Загрузка трансформатора сверх номинальной мощности называется перегрузкой.
