Ну вот, мы получили простую и, главное, очень логичную конструкцию. Ничего лишнего, никаких украшений ради украшений. Каждая деталь работает, и вполне понятно как. Что-то перекрывает внутреннее пространство, что-то поддерживает эти перекрытия. Черепица, уложенная на стропила, покрывает здание сверху. Сооружение, конечно, не сквозное, как простая беседка: за колоннадами прячутся стены, образуя священный зал – целлу . Ставь туда статую Зевса или другого влиятельного бога и заходи, молись, приноси жертву.

Посмотрим теперь на каменный аналог (в отличие от их деревянных прототипов, таких храмов сохранилось множество). Здание стоит на ступенчатом постаменте – стереобате (под ним, не сомневайтесь, надежный фундамент). Верхняя площадка, на которую, собственно, и опираются колонны, называется стилобат . Опоры, конечно, значительно толще деревянных, но продольные вертикальные канавки – каннелюры – придают им достаточно стройный вид. К тому же, как и положено, колонны зримо сужаются кверху. Каждая заканчивается чашей – эхином («котлом» или «сосудом для омовения рук» в переводе), на которой лежит квадратная плита – абак (вообще-то «абак» – это табличка для ведения расчетов). Все, что выше абака, называется антаблементом (знающие французский или английский язык без труда расслышат здесь слово «стол») и делится по горизонтали на три основные части.

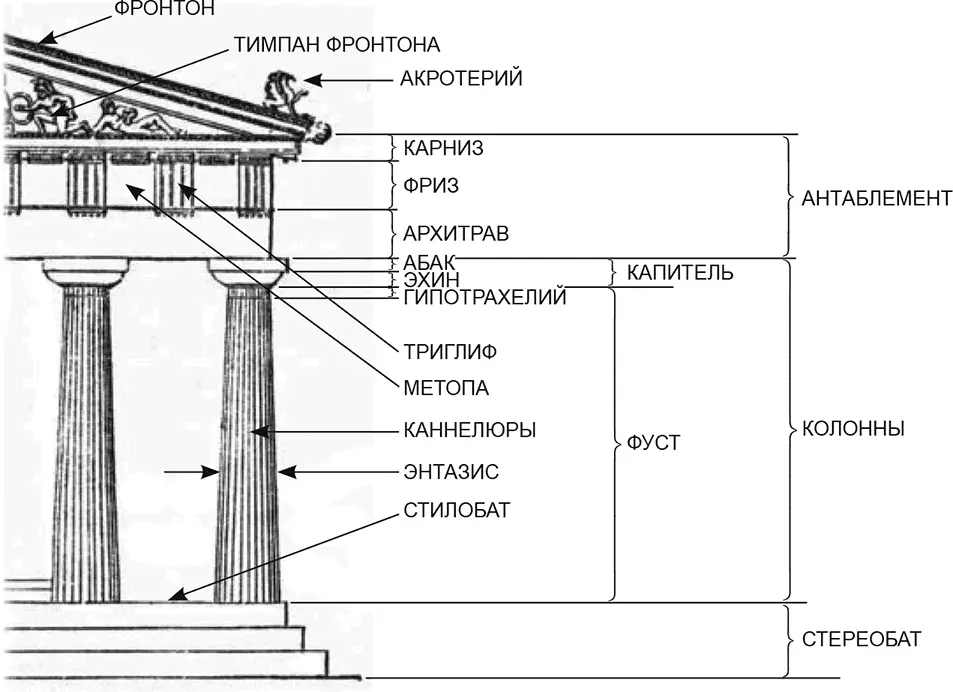

Рис. 1.6. Структура дорического ордера [6]

Самая нижняя, несущая часть – архитрав – состоит из двух-трех поставленных на ребро горизонтальных балок (с фасада мы видим только одну из их наружных граней). Выше расположен богато украшенный ряд, состоящий из череды панелей с вертикальными желобками и барельефов, обычно воплощающих какие-то героические сюжеты. Панели с желоб ками – это триглифы . Они (и это важно!) как будто являются торцами поперечных, уходящих в глубину балок – прогонов . Воображаемая пустота между триглифами закрывается другими щитами – метопами, то есть теми самыми скульптурными рельефами. Чередование метоп и триглифов образует фриз – средний ряд антаблемента. Полочка-прокладк а под ним – тения . Наконец, над всей конструкцией, защищая ее от дождя, нависает козырек карниза . Снизу видны мутулы , изображающие концы стропильных досок, и гутты – шляпки гвоздей («капли» в переводе с латинского); гутты также украшают регулы – короткие полочки под триглифами. Еще выше – бортик, в который упирается черепица (он же – желоб для воды), и отверстия водостоков – сима и акротерии .

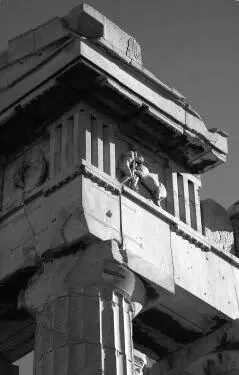

Рис. 1.7. Парфенон на афинском Акрополе. Архитекторы Калликрат, Иктин. 447–438 гг. до н. э. Украшен в 438–431 гг. до н. э. под руководством скульптора Фидия [7]

На первый взгляд деревянный прототип и каменный храм идентичны. Однако между ними есть важное отличие: не все в каменной конструкции работает так, как это видится зрителю. Например, за триглифами никогда не бывает реальных балок-прогонов, а мутулы вовсе не являются концами настоящих стропил. Более того, швы каменных блоков могут вообще не совпадать с границами изображенных деталей.

Это обстоятельство, как будто случайное и, может быть, родившееся действительно абсолютно спонтанно, совершило настоящую революцию в искусстве строить. Воплотившись в камне, архитектура греков впервые стала полноценным изобразительным искусством, причем изображала она не что-то иное, а саму себя, работу собственных конструкций. Теперь рассказ о том, как работают опоры и балки, как помогают им в этом тяжелом труде детали помельче, о непростых взаимоотношениях несомых и несущих частей сам по себе сделался художественной ценностью. (Архитекторы и искусствоведы называют такое взаимодействие конструктивных элементов тектоникой или архитектоникой, а в Древней Греции словом τεκτονικός именовали плотницкое искусство.)

С рождением древнегреческого храма архитектурное сооружение перестало просто обслуживать людей, удовлетворяя их потребности, пусть даже самые возвышенные, и начало воздействовать на них, требуя сопереживания.

Здание есть как бы живое существо, создавая которое следует подражать природе.

Колонны и горизонтальные элементы в исполнении античных зодчих, конечно, не подражали буквально формам человеческого тела, но всетаки уподоблялись живому организму, выполняющему определенную работу. Снизу – крупные части; чем выше, тем больше деталей и тем более дробен их ритм и чаще членения. Фуст (тело колонны) утолщен в нижней трети ( это называется энтазис ), будто бы вес заставляет напрячься каменный мускул. Так же и круглая чаша (эхин) – не просто опорная шайба, но «лапа», «ладонь», подставленная под осязаемый груз. С пониманием глядя на труд античных конструкций, мы можем представить себя на месте опоры, ощутить тяжесть каменных балок, мысленно напрячь мышцы и, следовательно, посочувствовать архитектурному произведению.
