Дмитрий Шуняков - Противотанковые мины Вооруженных сил Российской Федерации

Мины ТМ-62ПЗ и ТМ-62Т состоят из заряда 3 пластмассового стакана 4 с дополнительным детонатором 6 и взрывателя 1 (рис. 2.2 и 2.3). Заряд мины имеет оболочку 9 из полиэтилена у мины ТМ-62ПЗ, из ткани — у мины ТМ-62Т.

Мина ТМ-62П2 имеет пластмассовый корпус 8 (из АГ-4В), снаряженный зарядом 3 (рис. 2.4). В центральном стакане 4 размещается дополнительный детонатор 6 . Для ввинчивания взрывателя стакан имеет в верхней части резьбу. Для обеспечения герметичности сочленения с взрывателем служит резиновая прокладка 7 . Мины ТМ-62ПЗ, ТМ-62Т и ТМ-62П2 комплектуются съемной ручкой 2 из тесьмы. Ручка надевается на мину при необходимости переноски ее в случае установки вручную.

Мина ТМ-62П состоит из корпуса, снаряженного зарядом, и взрывателя (рис. 2.5). Корпус пластмассовый, состоит из двух частей. В верхней части корпуса имеется стакан, в котором размещается дополнительный детонатор. Стакан имеет внутреннюю резьбу для ввинчивания взрывателя. Для герметизации соединения взрывателя имеется резиновая прокладка. Заряд заполняет весь объем внутри корпуса. На корпусе сверху закреплена ручка.

Рис. 2.1. Мина ТМ-62М [3, кн. 3, с. 7]:

а — общий вид мины с взрывателем МВЧ-62 в транспортном положении; б — разрез мины с пробкой; 1 — корпус; 2 — пробка; 3 — прокладка; 4 — заряд; 5 — дно; 6 — дополнительный детонатор; 7 — проушина для крепления ручки

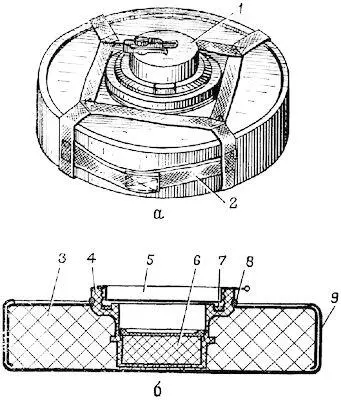

Рис. 2.2. Мина ТМ-62П3 [3, кн. 3, с. 8]:

а — общий вид мины с взрывателем МВП-62М; б — разрез мины с пробкой; 1 — взрыватель; 2 — ручка; 3 — заряд; 4 — стакан; 5 — пробка; 6 — дополнительный детонатор; 7 — прокладка; 8 — резиновое кольцо; 9 — оболочка

Мина ТМ-62Д имеет деревянный корпус (рис. 2.6). Сбоку в прорезях в корпусе закреплена ручка. В центре корпуса закреплен пластмассовый стакан, в котором размещен дополнительный детонатор. В верхней части стакана имеется внутренняя резьба для ввинчивания взрывателя. Для герметизации соединения взрывателя имеется резиновая прокладка. Заряд может быть из литого тротила, смесей МС, ТГА или из брикетов аммонита А-80.

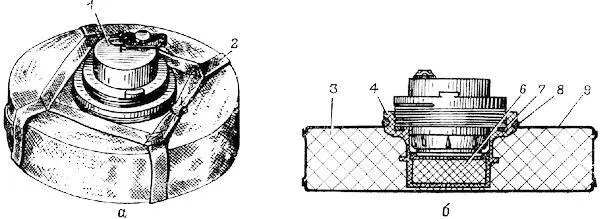

Рис. 2.3. Мина ТМ-62Т с взрывателем МВП-62 [3, кн. 3, с. 8]:

а — общий вид; б — разрез; 1 — взрыватель; 2 — ручка; 3 — заряд; 4 — стакан; 6 — дополнительный детонатор; 7 — прокладка; 8 — кольцо; 9 — оболочка

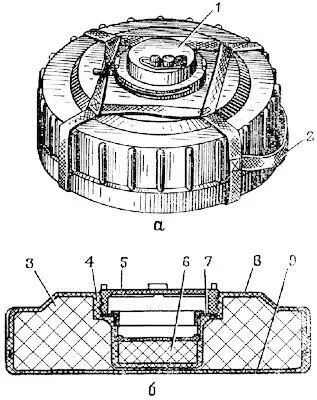

Рис. 2.4. Мина ТМ-62П2 [3, кн. 3, с. 9]:

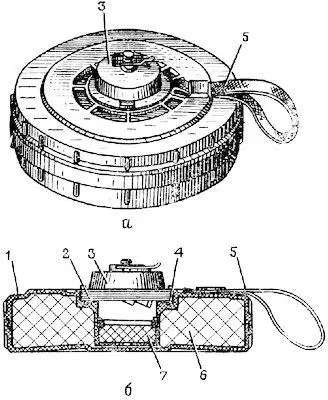

а — общий вид мины с взрывателем МВ-62 [3, кн. 3, с. 9]: а — общий вид; б — разрез; 1 — корпус; 2 — стакан; 3 — взрыватель; 4 — резиновая прокладка; 5 — ручка; 6 — заряд; 7 — дополнительный детонатор

Рис. 2.5. Мина ТМ-62П с взрывателем
