В целях правильной организации учета, хранения, комплектации и транспортировки на инженерных боеприпасах и их упаковке наносятся специальные знаки (надписи), называемые маркировкой.

Маркировка наносится маркировочной краской черного цвета на светлых поверхностях, и белого цвета — на черных. На некоторых боеприпасах маркировка наносится ударным способом, способами литья, прессования или штамповки.

Маркировка на инженерные боеприпасы наносится непосредственно на корпусе (на видном месте).

Каждая мина, заряд, взрыватель имеют маркировку, содержащую:

— шифр изделия;

— шифр завода-изготовителя;

— номер партии;

— год изготовления (снаряжения);

— условное обозначение (шифр) ВВ, которым снаряжен боеприпас (рис. П.2.1).

На некоторых боеприпасах наносится порядковый номер изделия.

На капсюлях-детонаторах, запалах и других капсюльных изделиях маркировка может не наноситься. Для таких изделий маркировочные данные вносятся в этикетку, которая вкладывается в упаковку или наклеивается на нее.

На учебные и учебно-имитационные боеприпасы на месте шифра ВВ наносится белая (на учебных) или красная (на учебно-имитационных) полоса шириной 7–10 мм.

На учебные или учебно-имитационные запалы и другие капсюльные изделия наносится, соответственно, только белая или красная полоса.

Каждая тара (упаковочный ящик) с инженерными боеприпасами имеет маркировку, выполненную трафаретом черного цвета и содержащую:

— шифр изделия;

— шифр завода-изготовителя;

— номер партии;

— год изготовления (снаряжения);

— шифр ВВ;

— массу брутто, кг (рис. П.2.2).

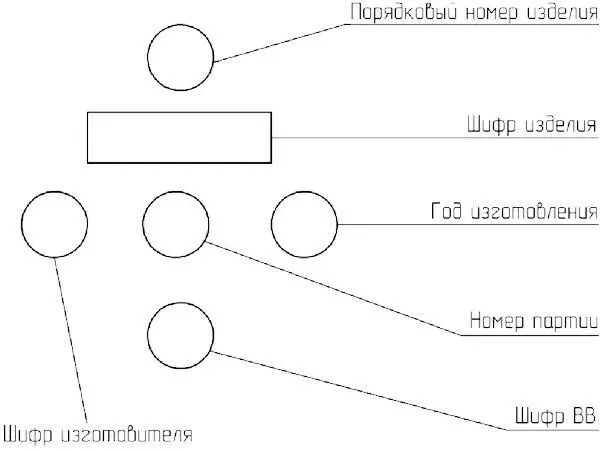

Рис. П.2.1. Пример маркировки боеприпаса [3, кн. 1, с. 217]

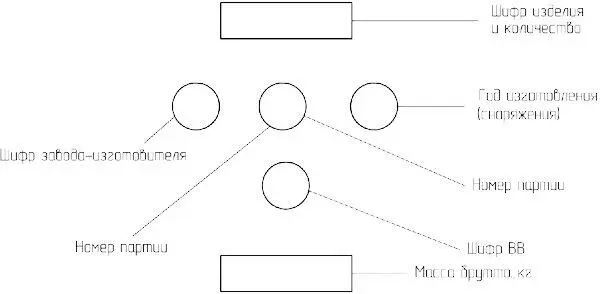

Рис. П.2.2. Пример маркировки тары [3, кн. 1, с. 217]

На верхнюю крышку упаковочного ящика может наноситься шифр опасности (рис. П.2.3).

На таре с учебными и учебно-имитационными боеприпасами на месте шифра ВВ наносится белая (на учебных) или красная (на учебно-имитационных) полоса шириной 15 мм и длиной 100 мм.

Маркировка наносится на таре для мин и зарядов на торцевой стенке с правой стороны.

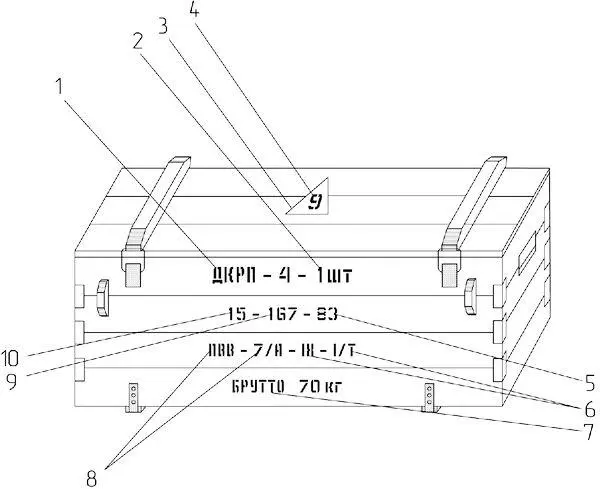

Рис. П.2.3. Пример маркировки упаковочного ящика [3, кн. 1, с. 217]:

1 — наименование изделия; 2 — количество изделий; 3 — знак опасности; 4 — шифр опасности; 5 — год изготовления; 6 — шифр взрывчатого вещества; 7 — масса брутто в килограммах; 8 — наименование взрывчатого вещества; 9 — номер партии; 10 — шифр завода-изготовителя

На таре для средств взрывания маркировка может быть нанесена на передней стенке.

На крышке тары для инженерных боеприпасов (кроме учебных) наносится знак разрядности груза — равносторонний треугольник со стороной 150 мм с толщиной линии 5–10 мм с числом внутри, обозначающим разряд груза.

При упаковке инженерных боеприпасов, состоящих из нескольких составных частей, комплектно в одну тару маркировка каждого изделия наносится в одну строчку (рис. П.2.4).

В тару на внутреннюю сторону крышки наклеивается бумажная этикетка, содержащая шифр изделия, шифр завода-изготовителя, номер партии, год изготовления (снаряжения), количество изделий, фамилии упаковщика, контролера.

Для инженерных боеприпасов, состоящих из нескольких составных частей, при их комплектной упаковке этикетка имеет следующую форму (рис. П.2.5).

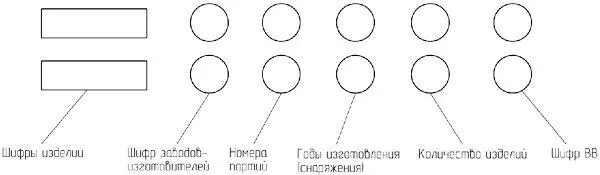

Рис. П.2.4. Пример маркировки тары при комплектной упаковке инженерных боеприпасов [3, кн. 1, с. 218]

Рис. П.2.5. Пример этикетки для инженерных боеприпасов, состоящих из нескольких составных частей [3, кн. 1, с. 218]

При упаковке средств взрывания в металлические или картонные коробки маркировка наносится на крышках коробок. Вместо маркировки на крышке коробки может наклеиваться этикетка. В каждую коробку вкладывается такая же этикетка.
