Ключ (рис. 5.4) состоит из корпуса 5 с рукояткой 7 , на торце корпуса запрессованы штифты 4 . Валик 6 с втулкой 8 имеет на конце резьбу и свободно вращается внутри корпуса без выпадания.

Для установки источника тока необходимо вставить штифты ключа в углубление Б заглушки 3 взрывателя мины, затем, вращая втулку 8 , ввернуть валик 6 в резьбовое отверстие В заглушки. Вращая рукоятку 7 , вывернуть заглушку из взрывателя, извлечь из заглушки кольцо 1 и вставить в нее знаком «+» к дну источник тока. Вставить сверху источника тока кольцо 1 . Ввернуть заглушку во взрыватель и отсоединить ключ.

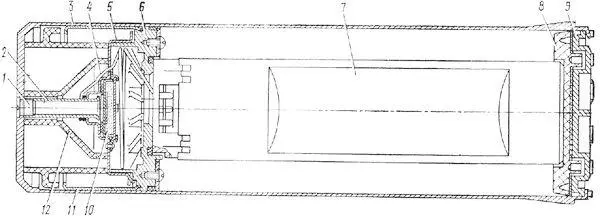

Рис. 5.3. Кассета КПТМ-3 [3, кн. 6, с. 20]:

1 — элетрокапсюльная втулка ЭКВ-30М; 2 — втулка; 3 — стакан; 4 — стальной канатик; 5 и 9 — крышки; 6 — поршень; 7 — мина; 8 — диск; 10 — вышибной заряд; 11 — стакан; 12 — обойма

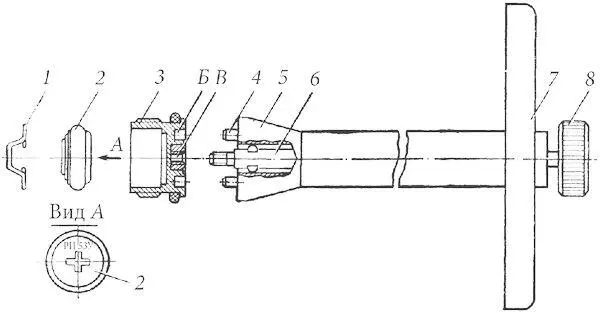

Рис. 5.4. Ключ [3, кн. 6, с. 21]:

1 — кольцо; 2 — источник тока (элемент РЦ53У); 3 — заглушка; 4 — штифт; 5 — корпус; 6 — валик; 7 — рукоятка; 8 — втулка; Б — углубление; В — резьбовое отверстие

Принцип действия

При подаче импульса электрического тока на электрокапсюльную втулку ЭКВ-30М она срабатывает, воспламеняя вышибной заряд 10 (рис. 5.3). Под действием давления и температуры пороховых газов срабатывает тепловой датчик мины. Усилие от давления пороховых газов через детали кассеты и мину передается на лапки стакана, лапки разгибаются, пороховые газы выбрасывают мину из стакана. При выходе мины из стакана (примерно наполовину) канатик 4 натягивается, выдергивая чеку. Происходит снятие механической ступени предохранения мины. После приземления мины через 60 с с момента срабатывания теплового датчика она переводится в боевое положение.

Требования безопасности

К работе с минами и кассетами допускается личный состав, изучивший устройство и правила обращения с ними.

Транспортирование кассет разрешается только в заводской упаковке или в контейнерах заградителя УМЗ (до 500 км) и систем минирования ВСМ-1.

Кассеты, упавшие с высоты более 1,5 м или получившие в процессе их эксплуатации повреждения, подлежат уничтожению.

Кассеты, имеющие серьезные повреждения (большие вмятины, выпадение крышек, смещение мин), уничтожаются на месте. Уничтожение кассет осуществляется электрическим способом накладными зарядами массой 2 кг. Заряды укладываются вдоль кассет по всей их длине. Тротиловые шашки массой по 400 г размещаются в два ряда по 5 шт.

В случае невозможности уничтожения кассет на месте они стаскиваются с помощью канатов на специально подготовленные площадки с ровиками и уничтожаются. Масса зарядов для уничтожения кассет в этом случае должна быть в два раза большей, чем при уничтожении их на месте.

Запрещается:

— разбирать и обезвреживать кассеты с минами;

— подходить к взведенным минам ближе 3 м;

— сдвигать мины с мест установки;

— устанавливать мины вблизи линий электропередачи, радиостанций.

Противотанковая мина ПТМ-4 предназначена для дистанционной установки противотанковых минных полей из систем минирования (ВСМ-1, УМЗ, ПКМ). Принята на вооружение приказом НИВ ВС РФ № 247 от 23 декабря 2005 г. Характеристики мины представлены в табл. 5.3.

Таблица 5.3

Основные характеристики противотанковой противоднищевой мины ПТМ‑4
