Эта же основа затем была использована и для создания модулей «Квант-2», «Спектр», и «Кристалл» орбитального комплекса «Мир». Модуль очень надежный, имеет длину 13 м, наибольший диаметр 4,1 м и состоит из приборно-грузового отсека и герметичного адаптера, обеспечивающего стыковку с другими модулями МКС и космическими кораблями. Переходной люк между двумя частями ФГБ «Заря» имеет диаметр 80 см, общий герметичный объем модуля составляет 71,5 м 3.

На начальной стадии монтажа именно модуль «Заря» обеспечивал управление полетом, электропитание, связь, прием, хранение и перекачку топлива. Фактически он стал «фундаментом» — основой станции, вокруг которой затем монтировались и стыковались остальные модули. Так, через 15 дней после запуска «Зари» шаттл Endeavor доставил первый американский модуль Unity. Он предназначался для соединения российской и американской частей МКС и, по сути, является своеобразным «переходником», соединяющим разнотипную космическую технику. Схожий с ним модуль Harmony оснащен системами, необходимыми для жизнеобеспечения станции: баками с водой, фильтрами, системами кондиционирования воздуха и другим специальным оборудованием.

Российский модуль «Звезда» тоже играет в истории МКС весьма важную роль. Это самый большой модуль — его длина 13,11 м, диаметр 4,35 м и масса 20 т. Герметичный объем «Звезды», где может размещаться экипаж, составляет 89 м 3. Модуль был выведен на околоземную орбиту ракетой-носителем «Протон» в июле 2000 года, и вскоре на станции появились первые поселенцы. Обживать МКС начали Уильям Шепард, Юрий Гидзенко и Сергей Крикалев.

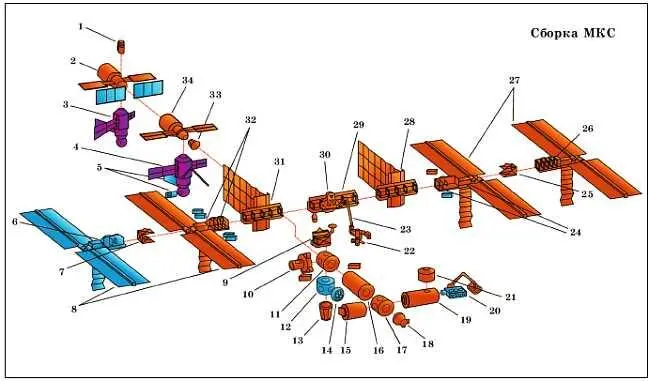

Цифрами на схеме обозначены:

1— стыковочный отсек, 2— служебный модуль «Звезда», 3— служебный модуль с возможностью пристыковки, 4 — лабораторный модуль, 5— внешнее оборудование, 6— опорный сегмент «S6», 7— опорный сегмент «S5», 8— фотоэлементы, 9— опорный сегмент «Z1», 10— шлюзовая камера Quest, 11— стыковочный узел Unity, 12— стыковочный узел Node 3, 13— стыковочный блок «РМА-3», 14— астрономический купол Cupola, 15— лабораторный модуль Columbus, 16— лабораторный модуль Destiny, 17— стыковочный узел Harmony, 18— стыковочный блок «РМА-2», 19— экспериментальный модуль Kibo, 20— внешняя платформа с рукой-манипулятором, 21— грузовой отсек, 22— робот-манипулятор Dextre, 23— робот-манипулятор Canadarm 2, 24— опорные сегменты «Р3» и «Р4», 25— опорный сегмент «Р5», 26— опорный сегмент «Р6», 27— фотоэлементы, 28— опорный сегмент «Р1», 29— опорный сегмент «SO», 30— мобильная система техобслуживания, 31— опорный сегмент «S1», 32— опорные сегменты «S3» и «S4», 33— стыковочный блок «РМА-1», 34— функционально-грузовой блок «Заря».

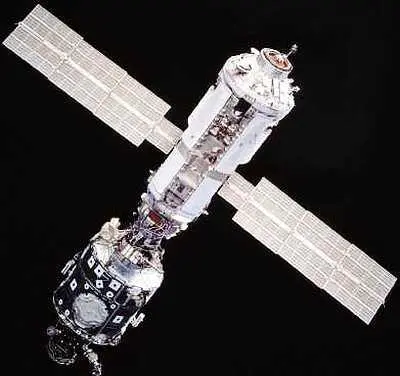

Первый модуль — ФГБ «Заря»с пристыкованным Unity

После этого станция стала довольно быстро расти. Американские шаттлы и наши «Протоны» доставляли к МКС все новые модули. В настоящее время комплекс состоит из следующих узлов: ФГБ «Заря»; соединительный модуль Unity (Node 1); служебный модуль «Звезда», лабораторный модуль Destiny; шлюзовая камера Quest; российский стыковочный отсек «Пирс»; соединительный модуль Harmony (Node 2); европейский лабораторный модуль Columbus; японский грузовой модуль ELM-PS; японский научно-исследовательский модуль Kibo; российский малый исследовательский модуль «Поиск»; малый исследовательский модуль «Рассвет» и европейский многофункциональный модуль Leonardo. Отдельно стоит сказать о жилом модуле Tranquility (Node 3) с присоединенным к нему обзорным модулем Cupola. Он имеет длину более 6 м и оснащен самой совершенной на сегодня системой жизнеобеспечения, которая перерабатывает отходы в чистую воду и генерирует кислород. Также Tranquility оснащен дополнительным туалетом и системой очистки атмосферы станции. Модуль Cupola представляет собой купол с несколькими окнами, позволяющими наблюдать за окружающим пространством.

Самый большой герметичный объем (106 м 3) имеет ныне модуль Destiny, длиной 8,5 м, диаметром 4,2 м и большим окном диаметром 50 см для наблюдения за поверхностью Земли. Вместе со всем оборудованием он имеет массу более 24 т.
