Александр Широкорад: Реактивные системы залпового огня

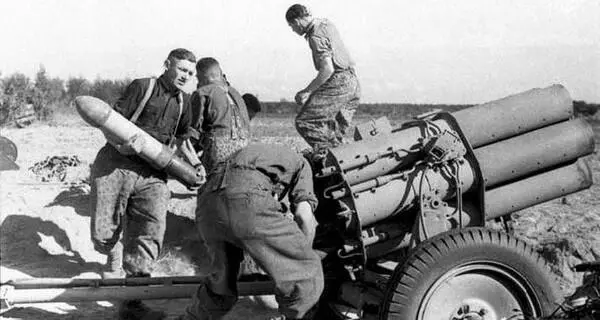

В конце 1930-х годов германским инженером Небелем был спроектирован 15-см реактивный снаряд и шестиствольная трубчатая установка, которую немцы называли шестиствольным миномётом. Испытания миномёта были начаты в 1937 г. Система получила наименование — 15-см дымовой миномёт типа «Д». В 1941 г. её переименовали в 15 cm Nb.W 41 (Nebelwerfer), то есть 15-см дымовой миномёт обр. 41. Естественно, что основным назначением «дымовых миномётов» была не постановка дымовых завес, а стрельба реактивными снарядами, начинёнными отравляющими веществами. Интересно, что советские солдаты называли 15 cm Nb.W 41 «Ванюшами», по аналогии с М-13, называемыми «Катюшами».

В ходе войны советские и германские конструкторы создавали новые образцы РСЗО, используя опыт противника, а иногда попросту копируя новинки друг у друга.

Послевоенная философия развития систем залпового огня во всём мире базировалась исключительно на разработках советских или германских конструкторов. В связи с этим в рамках нового «Музея ТМ» им будет уделено особое внимание. Однако в нашем «Музее» найдётся место и для послевоенных американских и даже китайских РСЗО.

3 марта 1928 г. на Главном Артиллерийском полигоне на Ржевке была запущена первая отечественная 82-мм ракета, двигатели которой работали на бездымном порохе. Пуск мины был произведён из миномёта системы Ван-Дерена.

Так была впервые испытана 82-мм неуправляемая ракета, получившая в 1941 г. индекс М-8. Откуда же взялся калибр 82 мм, ранее не встречавшейся ни в русской, ни в иностранной артиллерии? Калибр был определён размером семи пороховых шашек. Они вместе с реактивной каморой и дисковой диафрагмой составляли реактивный пороховой двигатель ракеты.

В 1930-е гт. были испытаны ракеты с кольцевым стабилизатором, не выходящим за габариты снаряда. Такими снарядами можно было стрелять из трубчатых направляющих. Но испытания показали, что с помощью кольцевого стабилизатора добиться устойчивого полёта невозможно. Затем были отстреляны 82-мм ракеты с размахом четырёхлопастного оперения в 200, 180, 160, 140 и 120 мм. Результаты были вполне определённые — с уменьшением размаха оперения уменьшается устойчивость полёта и кучность. Оперение же с размахом более 200 мм смещало центр тяжести снаряда назад, это также ухудшало устойчивость полёта. Облегчение оперения за счёт уменьшения толщины лопастей стабилизатора вызывало сильные колебания лопастей, вплоть до их разрушения. Характеристики некоторых модификаций снарядов М-8 представлены в таблице 1.

Таблица 1

Принятие на вооружение этих же снарядов для наземных войск затянулось по многим причинам, важнейшей из которых была их низкая кучность.

В июле 1941 г. на вооружение реактивной артиллерии был принят авиационный реактивный снаряд РС-82, который получил индекс М-8.

В сентябре 1941 г. — феврале 1942 г. в НИИ-3 была разработана новая модификация снаряда М-8, которая имела такую же дальность (около 5000 м), но почти в два раза больше взрывчатого вещества (581 г) по сравнению с авиационным снарядом (375 г).

К концу войны был принят на вооружение 82-мм снаряд М-8 с баллистическим индексом ТС-34 и дальностью стрельбы 5,5 км.

В первых модификациях реактивного снаряда М-8 применяли ракетный заряд, изготовленный из нитроглицеринового пороха баллистического типа марки Н. Заряд состоял из семи цилиндрических шашек с наружным диаметром 24 мм и диаметром канала 6 мм. Длина заряда была 230 мм, а вес 1040 г. Для увеличения дальности полёта снаряда ракетная камера двигателя была увеличена до 290 мм, а специалисты ОТБ завода № 98 после испытания ряда вариантов конструкций заряда отработали заряд из пороха НМ-2, состоявший из пяти шашек с наружным диаметром 26,6 мм, диаметром канала 6 мм и длиной 287 мм. Вес заряда составил 1180 г. С применением этого заряда дальность полёта снаряда увеличилась до 5,5 км.

Радиус сплошного поражения осколками снаряда М-8 (ТС-34) составлял 3–4 м, а радиус действительного поражения осколками 12–15 м. Проектирование пусковых установок для 82-мм реактивных снарядов в НИИ-3 не проводилось. Впервые работы над ними были начаты в июле 1941 г. в СКБ завода «Компрессор». В начале июля завод «Компрессор» изготовил два опытных образца пусковых установок с 38 направляющими. Один из образцов был установлен на шасси автомобиля ЗИС-5, второй — на шасси ЗИС-6.
