Чарльз Платт - Электроника для начинающих (2-е издание)

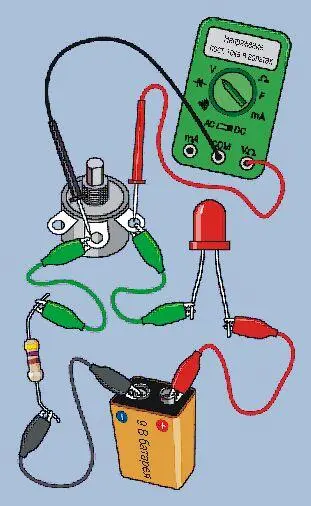

И наконец, прикоснитесь щупами к выводам постоянного резистора, разность потенциалов снова изменится при регулировании потенциометра. Как видим, напряжение от батареи распределяется между всеми компонентами этой простой схемы. Когда падение напряжения на потенциометре уменьшается, на долю постоянного резистора и светодиода приходится более высокая разность потенциалов. Кроме того, когда сопротивление потенциометра падает, общее сопротивление в цепи также уменьшается, что увеличивает силу тока.

Запомните следующие моменты:

• Сумма падений напряжения на всех компонентах последовательной цепи равна напряжению питающей батареи.

• Вы измеряете относительное напряжение между двумя точками цепи. Именно эта величина и называется разностью потенциалов.

• При измерении напряжения подносите ваш мультиметр как стетоскоп, не нарушая соединений и не разрывая цепь.

Теперь мне хотелось бы, чтобы вы провели другой эксперимент. Узнайте силу тока в цепи с помощью мультиметра, настроенного на мА (миллиамперы). При измерении силы тока вы должны соблюдать следующие правила:

• Измерять силу тока можно только тогда, когда он проходит через мультиметр.

• Мультиметр включается в разрыв цепи последовательно.

• Слишком сильный ток может сжечь плавкий предохранитель внутри мультиметра.

• Щуп следует вставить в гнездо мультиметра, обозначенное как «мА». Это может быть то же гнездо, которое вы использовали до сих пор, или другое.

Прежде чем начать опыт, убедитесь, что установили поворотный переключатель в положение для измерения силы тока, а не напряжения.

Соблюдайте осторожность при измерении силы тока. Например, если вы присоединили щупы мультиметра непосредственно к клеммам батареи, а мультиметр настроен на измерение тока в миллиамперах, то вы создадите моментальную перегрузку, и в мультиметре перегорит плавкий предохранитель. Дешевые устройства не имеют каких-либо запасных предохранителей, поэтому вам придется вскрыть корпус, выяснить номинал предохранителя и найти где-либо точно такой же на замену. Это порядком раздражает (я сам проходил через это, и не раз). У очень дешевых мультиметров может оказаться предохранитель, который заменить не так легко.

Совет

Всегда измеряйте силу тока, когда в цепи есть компоненты, которые ограничивают ток. В качестве меры предосторожности, если ваш мультиметр имеет отдельное гнездо для измерения силы тока, вставляйте в него красный провод только на время измерения. Затем верните красный провод обратно в гнездо для измерения напряжения/сопротивления.

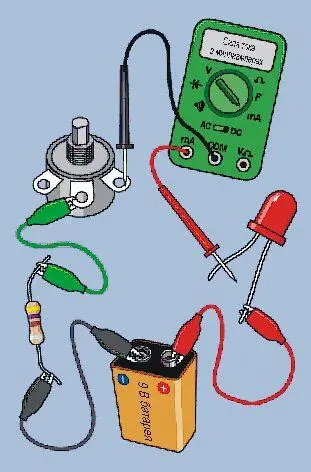

Включите мультиметр последовательно в цепь между светодиодом и потенциометром, как показано на рис. 1.51. Регулируя потенциометр в обе стороны, вы обнаружите, что переменное сопротивление в цепи изменяет поток электричества — силу тока. В предыдущем эксперименте светодиод сгорел, потому что слишком сильный ток нагрел его и расплавил изнутри, совсем как предохранитель. Более высокое сопротивление ограничивает силу тока.

А теперь интересное исследование. Поверните движок потенциометра против часовой стрелки до упора. Запишите силу тока, которую показывает мультиметр.

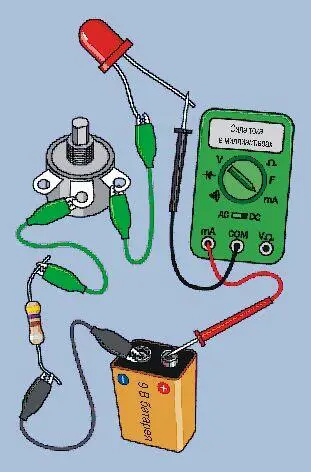

Не меняя настройки потенциометра, поместите мультиметр в цепь между батареей и светодиодом, как показано на рис. 1.52. Какая сила тока теперь? Она должна быть такой же или почти такой же, как раньше, допустимы незначительные расхождения в сопротивлении в результате перемещения зажимов «крокодил».

Замечание

Сила тока постоянна во всех точках простой последовательной цепи. Так и должно быть, потому что потоку электронов больше некуда деться.
