Александр Кондратьев - Руководство по изучению дисциплины «Водоснабжение и водоотведение». Часть 1

– система холодного водоснабжения называется внутренним водопроводом, устройство и конструкция которой, будет изучаться в данном курсе..

Необходимо знать из каких основных элементов состоит система внутреннего водопровода (рис. 1). Как видно из рисунка 1 система включает ввод (один или несколько), водомерный узел, магистральный трубопровод и подводки к водоразборным устройствам, арматуру (запорную и регулирующую), поливочные краны.

В ряде случаев в систему включают установки для повышения напора, а также установки для дополнительной обработки воды(умягчения, обесцвечивания, обезжелезивания и др.)

Противопожарные системы водоснабжения предназначены для тушения огня или для предотвращения его распространения. В зданиях может быть запроектирована единая система хозяйственно-противопожарного водопровода, или раздельная. Это зависит от назначения здания и его этажности.

Рис. 1 5 5 Рисунок взят из [2]. . Элементы внутреннего водопровода (1 – ввод; 2 – водомерный узел; 3 – разводящая магистраль; 4 – стояк; 5 – подводки к водоразборной арматуре; 6 – водоразборные устройства; 7 – поливочный кран; 8 – запорная арматура, В-1 сети водопровода)

Для нормальной работы внутреннего водопровода на вводе в здание должен быть создан такой напор (требуемый), который бы обеспечивал подачу нормативного расхода воды к наиболее высокорасположенному (диктующему) водоразборному устройству и покрывал бы потери напора на преодоление сопротивлений по пути движения воды. Напор в наружном водопроводе у места присоединения ввода – гарантийный напор (Нg) может быть больше, равен или меньше напора, который требуется для внутреннего водопровода. Поэтому при выборе системы водоснабжения здания по способу подачи воды следует знать как правильно выбрать систему действующую по напором городской сети, систему с повысительной насосной установкой или только с водонапорным баком, расположенным на чердаке здания, либо с повысительной насосной установкой и водонапорным баком [2].

Следует знать , что схему сети внутреннего водопровода выбирают исходя из следующих факторов (рис. 2):

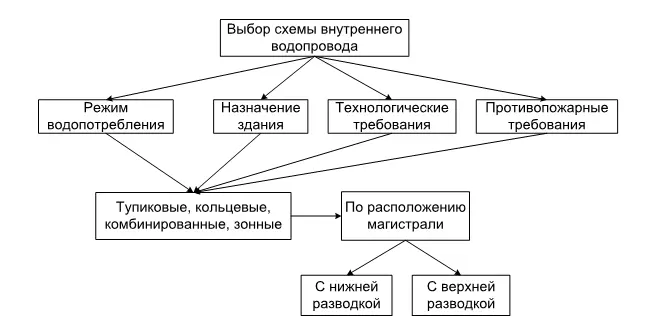

Рис. 2. Выбор схемы внутреннего водопровода

Тупиковую схему(рис. 1) применяют в зданиях допускающих перерывы в подаче воды и наличии не более 12 пожарных кранов. Кольцевые сети применяют в зданиях более 10 этажей с системой противопожарного водопровода, когда необходимо обеспечить надежное и бесперебойное водоснабжение (рис. 3). Комбинированные системы , состоящие из кольцевых и тупиковых магистральных трубопроводов, применяют в крупных зданиях с большим разбросом водоразборных устройств. При проектировании кольцевых и тупиковых схем водоснабжения жилых зданий следует руководствоваться положениями СНиП 2.04.01–85* «Внутренний водопровод и канализация зданий».

Рис. 3 6 6 Рисунок взят из [2]. . Система водоснабжения здания с повысительной насосной установкой (кольцевая сеть) (1 – ввод № 1; 2 –обратный клапан; 3 – перемычка; 4 – подводки; 5 – пожарный стояк; 6 – пожарные краны; 7 – запорные вентили стояков; 8 – поливочный кран; 9 – спускное устройство; 10 – кольцевая магистраль; 11 – ввод № 2; 12 – водомерный узел; 13 – насосная установка; 14 – задвижки)
