Лев Певзнер - ТРИЗ для «чайников». Приемы устранения технических противоречий

Под техническим противоречиемпонимается необходимость выполнения технической системой двух взаимоисключающих требований к системеили ее частям.

Например, изделие должно быть твердым и мягким, легким и тяжелым, горячим и холодным, большим и маленьким…

Броня танка должна быть толстой, чтобы надежно защищать от вражеских снарядов, и она же должна быть тонкой, чтобы танк не был тяжелым, и, как следствие этого, маломаневренным в бою.

Иногда конструкторы выбирают в качестве приоритета один из параметров и пытаются улучшить только его. Именно так был создан немецкий танк «Мышонок». Его вес был около 188 тонн, мощная (до 240 мм) броня защищала его от средних снарядов, а 128-миллиметровое орудие было способно сокрушить любой танк того времени. Но скорость всего 18 километров в час делала его неповоротливым и уязвимым. Он разрушал все мосты на своем пути и стал хорошей мишенью для крупных орудий и самолетов. Цена была настолько высокой, что о массовом производстве не могло быть и речи. За всю историю было сделано только два таких танка!

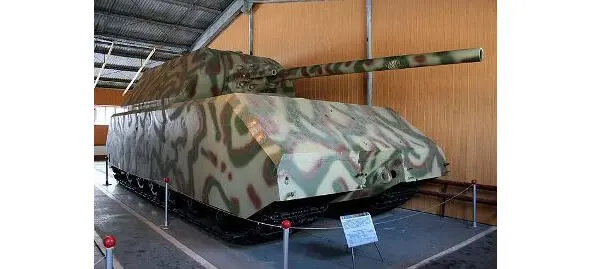

Рис. 4. Танк «Маус» (музей в Кубинке)

Часто противоречие пытаются разрешить компромиссом. Удачным компромиссным решением в годы второй мировой войны был советский танк Т-34. Он защищал экипаж от стрелкового оружия, крупнокалиберных пулеметов и даже легких орудий, но при этом был маневренным и мог двигаться со скоростью грузовика по бездорожью.

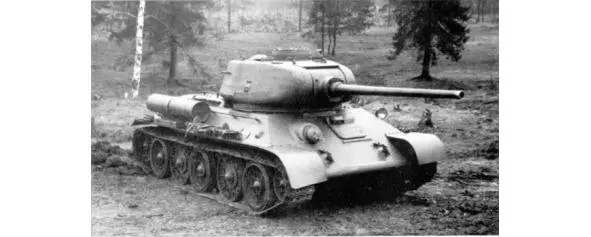

Рис. 5. Танк Т-34.

Как показывает опыт, компромиссное решение лишь откладывает необходимость разрешения противоречия, но не снимает проблемы. Со временем противоречие нарастает, обостряется, и в конечном итоге возникает необходимость его радикального разрешения за счет нового технического решения. Появление ручного противотанкового кумулятивного оружия обострило ситуацию настолько, что компромиссное решение перестало удовлетворять танкистов. Кумулятивные снаряды и бомбы прожигали любую броню. Появилась необходимость разрешения противоречия «толщина брони / маневренность танка», то есть создание «тонкой легкой брони», которая защищает танк от «сильного снаряда». Так появилась «активная броня».

Активная броня – разновидность защиты боевых бронированных машин. Она состоит из металлических контейнеров, содержащих элемент динамической защиты, который состоит из двух слоёв взрывчатого вещества и тонкой металлической пластины, расположенной между ними. Принцип действия активной брони состоит в том, что контейнеры со взрывчаткой, установленные поверх обычной брони танка, взрываются «навстречу» летящему в танк снаряду.

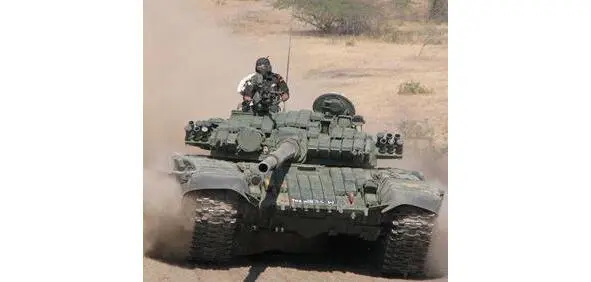

Рис.6. Танк Т-72 с активной броней.

Техническое противоречие всегда проявляется в определенное время и в определенном месте. Например, при выполнении рентгенографии мы понимаем, что рентгеновские лучи крайне вредны для здоровья. Но при проведении неразрушающего контроля (рентгена) их использование происходит только в ограниченное время, и в защищенной камере, где людей нет. Таким образом, разрешается противоречие – нужны вредные лучи для проведения анализа, и эти лучи должны быть безвредными для персонала.

Для того чтобы научиться разрешать противоречия попробуем разобраться, где и когда техническое противоречие возникает. Для этого введем понятия оперативной зоны(ОЗ) и оперативного времени(ОВ).

Пространство в системе, в котором возникают противоречивые требования, и граничная зона около него, называется оперативной зоной.

Часто современная техника излучает радиоволны высокой частоты, которые вредны для здоровья, но сами приборы нужны для использования. Почему же мы все-таки пользуемся ими? Да потому, что вредное излучение возникает только в ограниченной зоне в приборе, а пространство вокруг него будет вполне безопасным. Именно эта зона (зона действия лучей!) и будет в данном случае оперативной зоной.

Если мы говорим, что утюг плохо гладит, из-за того, что плохо нагревается, то при этом понимается, что плохо нагревается нижняя (рабочая) поверхность утюга. Она и является оперативной зоной. Все остальные части утюга (например, ручка) нас не волнуют.
