Г. АЛЬТШУЛЛЕР - АЛГОРИТМ ИЗОБРЕТЕНИЯ

5. Принцип объединения

а) Соединить однородные или предназначенные для смежных операций объекты,

б) Объединить во времени однородные или смежные операции.

Примеры. Авторское свидетельство № 235547. Рабочее оборудование роторного экскаватора, включающее ротор и стрелу, отличающееся тем, что с целью уменьшения усилия резания оно выполнено с устройством для разогрева мерзлого грунта, имеющим форсунки, смонтированные, например, на секторах по обоим торцам ротора (рис. 11).

Авторское свидетельство № 134155. Спасательное водолазное устройство для вывода на поверхность людей, оказавшихся в воздушных мешках отсеков затонувших судов, с применением шлем-масок, отличающееся тем, что с целью повышения эффективности спасательных операций, производимых водолазом, оно выполнено в виде одной или двух шлем-масок, снабженных шлангами и арматурой для присоединения к штуцерному крану, вмонтированному в водолазный скафандр, от которого производится регулирование подачи воздуха в шлем-маски (рис. 12).

Рис. 12. Еще одно применение принципа объединения.

6. Принцип универсальности

Объект выполняет несколько разных функций, благодаря чему отпадает необходимость в других объектах.

Примеры. В Японии рассматривается возможность постройки танкера, оборудованного нефтеперегонной установкой. Смысл проекта - совмещение во времени процессов транспортировки и переработки нефти.

Авторское свидетельство № 160100. Способ траспор-тирования материала, например табачных листьев, к сушильным установкам с помощью водяного потока в гидротранспортере, отличающийся тем, что с целью одновременного осуществления промывки табачных листьев и фиксации их цвета используют воду, нагретую до 80-85°С.

Авторское свидетельство № 264466. Элемент памяти на тонкой цилиндрической пленке, нанесенной на диэлектрическую подложку, отличающийся тем, что с целью упрощения элемента сама пленка служит шиной записи-считывания.

7. Принцип«матрешки»

а) Один объект размещен внутри другого объекта, который, в свою очередь, находится внутри третьего и т. д.

б) Один объект проходит сквозь полость в другом объекте.

Примеры. Авторское свидетельство № 186781. Ультразвуковой концентратор упругих колебаний, состоящий из скрепленных между собой полуволновых отрезков, отличающийся тем, что с целью уменьшения длины концентратора и увеличения его устойчивости полуволновые отрезки выполнены в виде полых конусов, вставленных один в другой (рис. 13).

Авторское свидетельство № 110596. Способ хранения и транспортировки разнородных по вязкости нефтепродуктов в корпусе плавучей емкости, отличающийся тем, что хранение их с целью уменьшения потерь тепла высоковязких нефтепродуктов производят в отсеках емкости, расположенных внутри отсеков, заполненных невязкими сортами нефтепродуктов.

Авторское свидетельство № 272705. Устройство для внесения удобрений в почву, включающее бункер и право- илевосторонние дозирующие шнеки, отличающееся тем, что с целью регулирования рабочей ширины захвата каждый дозирующий шнек выполнен из двух ввинченных одна в другую секций (рис. 14).

8. Принцип антивеса

а) Компенсировать вес объекта соединением с другими объектами, обладающими подъемной силой.

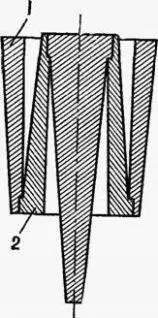

Рис. 13. Принцип «матрешки»: компактный ультразвуковой концентратор; / и 2 - полые конусы.

1 Пусть читателя не смущают «несерьезные» названия некоторых приемов. Принцип «матрешки» можно назвать вполне серьезно принципом интегрирующей концентрации. Однако простые и образные названия значительно быстрее и лучше запоминаются.

б) Компенсировать вес объекта взаимодействием со средой (за счет аэро-, гидродинамических н других сил). Примеры. Авторское свидетельство № 187700. Способ спуска в скважину и извлечения из нее стреляющей и взрывной аппа-Рис. 14. Еще одна «матрешка»: РаТуры, отличающий-ширину дозирующего шиека регу- с я тем, что с целью уде-лируют, ввинчивая одну секцию в шевления И упрощения другую. «прострелочных и взрывных работ спуск стреляющей и взрывной аппаратуры, производят свободно под действием собственного веса, а подъем к устью скважины -с помощью встроенного в корпус реактивного двигателя.
