Г. АЛЬТШУЛЛЕР - АЛГОРИТМ ИЗОБРЕТЕНИЯ

Совместимо ли использование типовых приемов с творческим характером изобретательского процесса? Да, совместимо! Более того, все современные изобретатели пользуются типовыми приемами, порой и не подозревая об этом.

Попытки составления списков приемов предпринимались с начала XX века. Но списки эти не были достаточно полными, так как их составляли по случайным наблюдениям и разрозненным материалам. Для правильного составления и периодического обновления списков приемов необходимо систематически исследовать патентную информацию, анализировать десятки тысяч изобретений по большинству патентных классов. Сейчас эта работа ведется регулярно, и каждая модификация АРИЗ снабжает уточненным и дополненным перечнем приемов.

В творческой мастерской изобретателя приемы играют роль набора инструментов, и, чтобы пользоваться ими, нужны определенные навыки. В простейшем случае изобретатель, просматривая перечень приемов, ищет подсказку по аналогии. Зто способ медленный и не очень эффективный. Иначе обстоит дело, когда решение задачи ведется по АРИЗ: таблица применения приемов указывает наиболее подходящее решение для данной задачи. На первых этапах освоения АРИЗ изобретатель применяет приемы подряд, на более поздних - по таблице. Однако во всех случаях надо знать типовые приемы и уметь их использовать.

Перечень типовых приемов - это своего рода настольный справочник изобретателя, но справочник особого рода: изобретатель должен рассматривать его как основу, которую необходимо самостоятельно пополнять по новым техническим и патентным публикациям,

* * *

Рассмотрим типовые приемы устранения технических противоречий.

1. Принцип дробления

а) Разделить объект на независимые части.

б) Выполнить объект разборным.

в) Увеличить степень дробления (измельчения) объекта,

Примеры. Патент США № 2859791. Пневматическая шина, состоящая из двенадцати независимых секций1.

Разделение шины осуществляется, чтобы повысить надежность. Но это далеко не единственный повод для использования столь сильного приема. Дробление - одна из ведущих тенденций в развитии современной техники.

Еще несколько примеров.

Авторское свидетельство № 168195. Ковш одноковшового экскаватора со сплошной полукруглой режущей кромкой, отличающийся тем, что для обеспечении быстрой и удобной замены сплошной режущей кромки последняя выполнена из отдельных съемных секций.

Авторское свидетельство № 184219. Способ непрерывного разрушения горных пород зарядами ВВ, отличающийся тем, что с целью получения мелких фракций непрерывное разрушение поверхностного слоя производят микрозарядами.

2. Принцип вынесения

Отделить от объекта «мешающую» часть («мешающее» свойство) или, наоборот, выделить единственно нужную часть (нужное свойство).

1 Здесь, как и в других примерах, я стремился к максимальной наглядности. Пусть читателя не смущает, что некоторые принципы проиллюстрированы «мелкими» или «смешными» идеями. Важна суть.

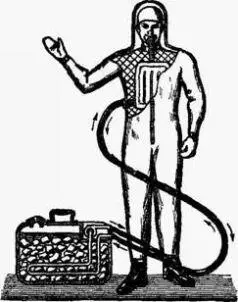

Рис. 9. Принцип вынесения: раньше горноспасатель носил на спине ранец с холодильным устройством; теперь оно помещено в отдельном контейнере.

Примеры. Авторское свидетельство № 153533. Устройство для защиты от рентгеновских лучей, отличающееся тем, что с целью защиты от ионизирующего излучения головы, плечевого пояса, позвоночника, спинного мозга и гонад пациента при флюорографии, например, грудной клетки оно снабжено защитными барьерами и вертикальным, соответствующим позвоночнику стержнем, изготовленным из материала, не пропускающего рентгеновские лучи.

Целесообразность этой идеи очевидна.

Изобретение выделяет наиболее вредную часть потока и блокирует ее. Заявка подана в 1962 году, между тем это простое и нужное изобретение могло быть сделано значительно раньше. Мы привыкаем рассматривать многие объекты как набор традиционных и неотъемлемых друг от друга частей. В набор вертолета, например, входят и баки с горючим. Действительно обычный вертолет вынужден возить горючее. Однако в тех случаях, когда вертолет курсирует по определенному маршруту, горючее можно оставить на земле. На электровертолете бензиновый двигатель заменен электромотором, а баков вообще нет.

В авторском свидетельстве № 257301 «бак» есть, но он отделен от человека (рис. 9).

Еще один пример. Столкновение самолетов с птицами вызывают иногда тяжелые катастрофы. В США запатентованы самые различные способы отпугивания птиц от аэродромов (механические чучела, распыление нафталина и т. д.). Наилучшим оказалось громкое воспроизведение крика перепуганных птиц, записанного на магнитофонную ленту.
