Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

испытание изоляции обмотки статора для машин с водяным охлаждением следует производить при циркуляции дистиллированной воды в системе охлаждения с удельным сопротивлением не менее 100 кОм/см и номинальном расходе;

после испытания обмотки статора повышенным напряжением в течение 1 мин у генераторов 10 кВ и выше испытательное напряжение следует снизить до номинального напряжения генератора и выдержать в течение 5 мин для наблюдения за коронированием лобовых частей обмоток статора. При этом не должно быть сосредоточенного в отдельных точках свечения желтого или красного цвета, появления дыма, тления бандажей и тому подобных явлений. Голубое и белое свечение допускается;

испытание изоляции обмотки ротора турбогенераторов производится при номинальной частоте вращения ротора;

перед включением генератора в работу по окончании монтажа (у турбогенераторов – после ввода ротора в статор и установки торцевых щитов) необходимо провести контрольное испытание номинальным напряжением промышленной частоты или выпрямленным напряжением, равным 1,5 U ном. Продолжительность испытаний 1 мин (п. 4).

Вопрос 17.Чему должны быть равны нормы допустимых отклонений сопротивления постоянному току?

Ответ. Допустимые отклонения сопротивления постоянному току приведены в табл. 1.8.4.

При сравнении значений сопротивлений они должны быть приведены к одинаковой температуре (п. 5).

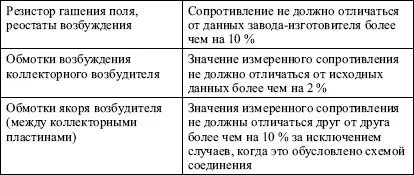

Таблица 1.8.4

Вопрос 18.С какой целью производится измерение сопротивления обмотки ротора переменному току?

Ответ. Производится с целью выявления витковых замыканий в обмотках ротора, а также контроля состояния демпферной системы ротора (п. 6).

Вопрос 19.Каковы объем и порядок измерения сопротивления обмотки ротора переменному току?

Ответ. У неявнополюсных роторов измеряется сопротивление всей обмотки, а у явнополюсных – каждого полюса обмотки в отдельности или двух полюсов вместе. Измерение следует производить при подводимом напряжении 3 В на виток, но не более 200 В.

Сопротивление обмоток неявнополюсных роторов определяют на трех-четырех ступенях частоты вращения, включая номинальную, и в неподвижном состоянии, поддерживая приложенное напряжение или ток неизменным. Сопротивление по полюсам или парам полюсов измеряется только при неподвижном роторе. Отклонения полученных результатов от данных завода-изготовителя или от среднего значения измеренных сопротивлений полюсов более чем на 3–5 % свидетельствуют о наличии дефектов в обмотке ротора.

Окончательный вывод о наличии и числе замкнутых витков следует делать на основании результатов снятия характеристики КЗ и сравнения ее с данными завода-изготовителя (п. 6).

Вопрос 20.Какими должны быть значения сопротивлений изоляции при температуре 10–30 °C и испытательного напряжения при проверке и испытании электрооборудования систем возбуждения?

Ответ. Эти значения должны соответствовать данным табл. 1.8.5 (пп. 7.1, 7.2).

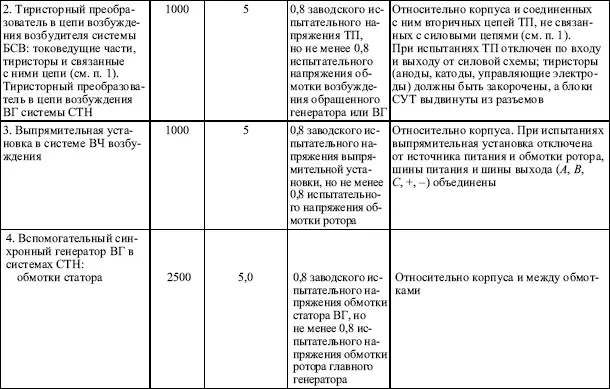

Таблица 1.8.5

Сопротивление изоляции и испытательные напряжения элементов систем возбуждения

Вопрос 21.Каким должно быть сопротивление обмоток электрических машин (вспомогательный генератор в системе СТН, индукторный генератор в системе ВЧ, обращенный синхронный генератор в системе БСВ) при измерении сопротивления постоянному току обмоток трансформаторов и электрических машин в системах возбуждения?
