Вопрос 367.Сколько должно быть предусмотрено изоляторов в гирляндах тарельчатых изоляторов из стекла или фарфора, подвешенных на высоте более 100 м?

Ответ. Должны предусматриваться сверх определенного два дополнительных изолятора.

Вопрос 368.Какой должна быть удельная эффективная длина пути утечки внешнее фарфоровой изоляции электрооборудования и изоляторов ОРУ 6-750 кВ, а также наружной части вводов ЗРУ в зависимости от СЗ и номинального напряжения (на высоте до 1 000 м над уровнем моря)?

Ответ. Должна приниматься по табл. 1.9.1.

Эта величина для электрооборудования и изоляторов ОРУ 6220 кВ, расположенных на высоте более 1 000 м, должна приниматься: на высоте до 2 000 м по табл. 1.9.1, а на высоте от 2 000 до 3 000 м – на одну ступень загрязнения выше по сравнению с нормированной.

Вопрос 369.Как следует определять число тарельчатых изоляторов в натяжных и поддерживающих гирляндах ОРУ?

Ответ. Следует определять по таблицам 1.9.12-1.9.13 настоящих Правил с добавлением в каждую цепь гирлянды напряжением 110–150 кВ – 1, 220–330 кВ – 2, 500 кВ – 3, 750 кВ – 4 изоляторов.

Вопрос 370.Что следует предусматривать в районах с условиями загрязнения, превышающими 4-ю СЗ?

Ответ. Следует предусматривать, как правило, сооружение ЗРУ.

Вопрос 371.Какие ОРУ не должны располагаться в зонах с 3-4-й СЗ?

Ответ. Не должны располагаться ОРУ 500–750 кВ и, как правило, ОРУ 110–330 кВ с большим количеством присоединений.

Вопрос 372.Какой должна быть удельная эффективная длина пути утечки внешней изоляции электрооборудования и изоляторов в ЗРУ 110 кВ и выше?

Ответ. Должна быть не менее 1,2 см/кВ в районах с 1-й СЗ и не менее 1,5 см/кВ в районах с 2-4-ой СЗ.

Вопрос 373.Какие КРУН и КТП должны применяться в районах с различными СЗ?

Ответ. В районах с 1-3-й СЗ должны применяться КРУН и КТП с изоляцией по табл. 1.9.1. В районах с 4-й СЗ допускается применение только КРУН и КТП с изоляторами специального исполнения.

Вопрос 374.Как должны выбираться изоляторы гибких и жестких наружных открытых токопроводов?

Ответ. Должны выбираться с удельной эффективной длиной пути утечки по табл. 1.9.1: λ э = 1,9 см/кВ на номинальное напряжение 20 кВ для токопроводов 10 кВ в районах с 1-3-й СЗ; λ э = 3,0 см/кВ на номинальное напряжение 20 кВ для токопроводов 10 кВ в районах с 4-й СЗ; λ э = 2,0 см/кВ на номинальное напряжение 35 кВ для токопроводов 13,8-24 кВ в районах с 1-4-й СЗ.

Вопрос 375.Какие предельные разрядные напряжения промышленной частоты должны иметь гирлянды ВЛ 6-750 кВ, внешняя изоляция электрооборудования и изоляторы ОРУ 6-750 кВ в загрязненном и увлажненном состоянии?

Ответ. Должны иметь 50 %-ные разрядные напряжения не ниже значений, приведенных в табл. 1.9.2.

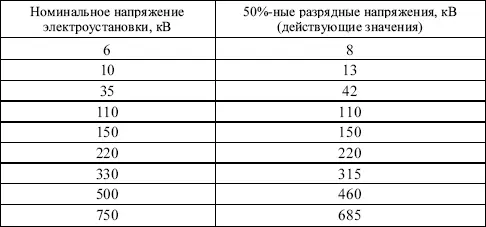

Таблица 1.9.2

50 %-ные разрядные напряжения гирлянд ВЛ 6-750 кВ, внешней изоляции электрооборудования и изоляторов ОРУ 6-750 кВ в загрязненном и увлажненном состоянии

Вопрос 376.Какой должна приниматься удельная поверхностная проводимость слоя загрязнения?

Ответ. Должна приниматься (не менее): для 1-й СЗ – 5 мкСм, 2-й СЗ – 10 мкСм, 3-й СЗ – 20 мкСм, 4-й СЗ – 30 мкСм.

Вопрос 377.Какие территории относятся к районам с 1-й СЗ?

Ответ. Относятся территории, не попадающие в зону влияния источников продымленных и природных загрязнений (болота, высокогорные районы, районы со слабозасоленными почвами, сельскохозяйственные районы).

Вопрос 378.Как должна определяться СЗ в зоне уносов действующего или сооружаемого предприятия?

Ответ. Должна определяться по наибольшему годовому объему продукции с учетом перспективного плана развития предприятия (не более чем на 10 лет вперед).

Вопрос 379.Как определяется степень загрязнения вблизи ТЭС и промышленных котельных?

Ответ. Должна определяться по табл. 1.9.13 настоящих Правил в зависимости от вида топлива, мощности станции и высоты дымовых труб.

Вопрос 380.Как следует корректировать границы зоны с данной СЗ?

Ответ. Следует корректировать с учетом розы ветров по формуле:
