Вопрос 356.Что такое коэффициент использования длины пути утечки?

Ответ. Это поправочный коэффициент, учитывающий эффективность использования длины пути, утечки изолятора или изоляционной конструкции.

Вопрос 357.Что представляет собой степень загрязнения (СЗ)?

Ответ. Это показатель, учитывающий влияние загрязненности атмосферы на снижение электрической прочности изоляции электроустановок.

Вопрос 358.Что такое карта степеней загрязнения (КСЗ)?

Ответ. Это географическая карта, районирующая территорию по СЗ.

Вопрос 359.Как должен производиться выбор изоляторов или изоляционных конструкций из стекла и фарфора?

Ответ. Должен производиться по удельной эффективной длине пути утечки в зависимости от СЗ в месте расположения электроустановки и ее номинального напряжения. Может производиться также по разрядным характеристикам в загрязненном и увлажненном состоянии.

Вопрос 360.Как должен производиться выбор полимерных изоляторов или конструкций в зависимости от СЗ и номинального напряжения электроустановки?

Ответ. Должен производиться по разрядным характеристикам в загрязненном и увлажненном состоянии.

Вопрос 361.Как должно производиться определение СЗ?

Ответ. Должно производиться в зависимости от характеристик источников загрязнения и расстояния от них до электроустановки (см. табл. 1.9.3–1.9.18 настоящих Правил). Если использование этих таблиц невозможно, то определение СЗ следует производить по КСЗ.

Вопрос 362.Как должна определяться длина пути утечки L (см) изоляторов и изоляционных конструкций?

Ответ. Должна определяться по формуле:

L = λ эUk ,

где λ э – удельная эффективная длина пути утечки, приведенная в табл. 1.9.1, см/кВ;

U – наибольшее рабочее междуфазное напряжение, кВ;

k – коэффициент использования длины пути утечки (см. табл. 1.9.44-1.9.53 настоящих Правил).

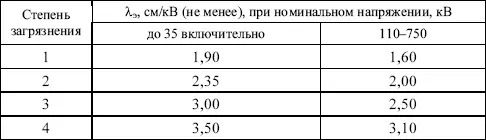

Таблица 1.9.1

Удельная эффективная длина пути утечки поддерживающих гирлянд изоляторов и штыревых изоляторов ВЛ на металлических и железобетонных опорах, внешней изоляции электрооборудования и изоляторов ОРУ

Удельная эффективная длина пути утечки поддерживающих гирлянд и штыревых изоляторов ВЛ на высоте более 1 000 м над уровнем моря должна быть увеличена по сравнению с нормированной в табл. 1.9.1:

от 1 000 до 2 000 м – на 5 %;

от 2 000 до 3 000 м – на 10 %;

от 3 000 до 4 000 м – на 15 %.

Вопрос 363.Как определяется количество подвесных тарельчатых изоляторов в поддерживающих гирляндах и в последовательной цепи гирлянд специальной конструкции (V-образных, Λ-образных, Υ-образных, и других, составленных из изоляторов одного типа) для ВЛ на металлических и железобетонных опорах?

Ответ. Определяется по формуле:

где L и– длина пути утечки одного изолятора по стандарту или техническим условиям на изолятор конкретного типа, см. Если расчет m не дает целого числа, то выбирают следующее целое число.

Вопрос 364.Какое количество подвесных тарельчатых изоляторов из стекла или фарфора допускается принимать на ВЛ 35-220 кВ с деревянными опорами в районах с 1-2-й СЗ?

Ответ. Допускается принимать на 1 меньше, чем для ВЛ на металлических или железобетонных опорах.

Вопрос 365.Какой должна быть удельная эффективная длина пути утечки изоляторов на ВЛ 6-20 кВ с деревянными опорами или деревянными траверсами на металлических и железобетонных опорах в районах с 1-2-й СЗ?

Ответ. Должна быть не менее 1,5 см/кВ.

Вопрос 366.Что должно предусматриваться в гирляндах опор больших переходов?

Ответ. Должно предусматриваться по одному дополнительному тарельчатому изолятору из стекла или фарфора на каждые 10 м превышения высоты опоры сверх 50 м по отношению к количеству изоляторов нормального исполнения, определенному для одноцепных гирлянд при λ э = 1,9 см/кВ для ВЛ 6-35 кВ и λ э = 1,4 см/кВ для ВЛ 110–750 КВ. При этом количество изоляторов в гирляндах этих опор должно быть не менее требуемого по условиям загрязнения в районе перехода.
