Стропильные ноги соединяют с ригелем врубкой сковороднем вполдерева. Чтобы соединение стало прочнее, его закрепляют болтом, нагелем и скобой (рис. 84).

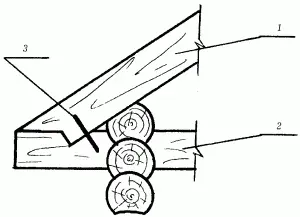

Рис. 84. Соединение ригеля и стропильной ноги: 1 – стропильная нога; 2 – ригель; 3 – скоба.

Для того чтобы соединить между собой составные части затяжки, применяют зуб, болты и накладки из металла. Бабку соединяют с затяжкой с помощью хомута.

Крыша должна защищать стены здания от пагубного воздействия дождя и снега. Для реализации этой функции используют карнизный свес, который должен иметь длину не менее 550 мм.

Концы стропильных ног присоединяют к стенам здания с помощью скруток. Это необходимо для того, чтобы предохранить крышу от разрушения при сильном ветре. Скрутка – это кусок толстой проволоки, лучше оцинкованной. Один конец скрутки присоединяют к стропильной ноге, а второй – к костылю. Костыль предварительно вбивают в шов каменной кладки на расстоянии 300–350 мм от верхнего края стены. В деревянных рубленых домах вместо скрутки целесообразно применять скобу из железа. Она соединяет стропила со вторым венцом сруба.

Железобетонные стропильные ноги наслонных стропил одним концом крепят к наружной стене здания, а другим – к сборному железобетонному прогону. Прогон поддерживается столбиками из кирпича.

Висячие стропила обычно устраивают в зданиях с легкими стенами, а также в зданиях, где отсутствуют внутренние несущие стены. Висячие стропила не передают на стены горизонтальных нагрузок. Выбирая материал для изготовления стропил, необходимо учитывать архитектурно-конструктивные особенности конкретного проекта (длину стропильной ноги, вес кровли и т. д.).

Основание под кровлю может быть выполнено в виде сплошного настила или обрешетки. Оно служит для укладки и поддержания кровли. Сплошной настил целесообразно применять в тех случаях, если в качестве покрытия предполагается использовать плоские асбестоцементные плиты или рулонный материал. Под плиты настил устраивают из досок, расстояние между которыми не должно превышать 10 мм. Доски выкладывают в один слой. Рулонную кровлю устраивают по ровному двухслойному основанию, которое состоит из тщательно подогнанных сухих досок. Между настилами помещают специальную подкладку из рубероида, которая необходима для защиты от ветра.

Обрешетку используют в тех случаях, когда покрытие делают из черепицы, тонколистовой стали, дерева или волнистых асбестоцементных листов. Обрешетку устраивают из брусков 50 х 50 мм. Расстояние между брусками не должно превышать 200 мм. Все составляющие части обрешетки плотно крепят к несущим конструкциям, строго сохраняя заданное расстояние между досками или брусками.

Кровля представляет собой последний уровень конструкции крыши, который должен защищать весь дом от атмосферных воздействий. Для кровли используют только водонепроницаемые материалы. Водонепроницаемость покрытия зависит и от способа укладки кровельного материала. Постарайтесь кровлю сделать так, чтобы потом ее удобно было ремонтировать или полностью поменять ее.

По долговечности, водонепроницаемости и огнеупорности черепичная кровля не уступает ни одному из других типов. Срок ее службы составляет чуть больше 60 лет. Для кровельных работ используют плоскую, пазовую или ленточную черепицу.

Стальная кровля прослужит всего 30 лет. Такое покрытие относится к полуогнестойким.

Асбестоцементная кровля, как и вышеперечисленные типы, не сгорит при пожаре, но по срокам эксплуатации она может продержаться только 20 лет.

Деревянная кровля прослужит всего лишь 15 лет, она неогнестойкая.

Самая недолговечная кровля – кровля из рулонного материала (толя и рубероида). Срок ее службы всего-навсего 10 лет. Так же как и деревянная, она неогнестойкая.

Нас будут интересовать только кровли из дерева, потому что устройством других типов занимаются жестянщики и кровельщики.

В качестве деревянного покрытия могут применяться фрезерованные доски, кровельная дрань и гонт.

Фрезерованные доски хвойных пород выпускают толщиной 19–25 мм и шириной 160–200 мм. Такие доски при использовании для верхнего слоя необходимо обстрогать сверху и с боков, для нижнего – только сверху. Чтобы обеспечить хорошее стекание с кровли дождевой воды, по краям досок верхнего слоя делают канавки.
