Корабельная ЭЭС состоит из трех ТГ и одного ДГ мощностью по 750 кВт, напряжением 450 В, частотой 60 Гц. Две автономные дистил-ляционные установки имеют производительность по 45,5 тыс.л/сут. Противопожарная водяная система снабжена четырьмя насосами. Предусмотрены две автономные системы пожаротушения, обслуживающие КО и НВМО. Четыре независимые углекислотные системы пожаротушения обслуживают особо опасные в пожарном отношении помещения - погреба ракет, кладовую красок и т.п. Запас топлива 750 т.

В период с 1985 по 1986 гг. все фрегаты данного типа в Ферроле (на верфи фирмы «Bazan») прошли модернизацию, связанную с установкой платформ для ЗАК «Meroka», монтажом систем Link II и БИУС «Tritan I». В 1991 г. была завершена очередная модернизация. В ходе ее были обеспечена возможность использования кораблей в составе группировки «Alfa», установлены ЗАК, заменены ГАС SQS-23 на более совершенные SQS-56 и смонтированы две пусковые установки системы SRBOC.

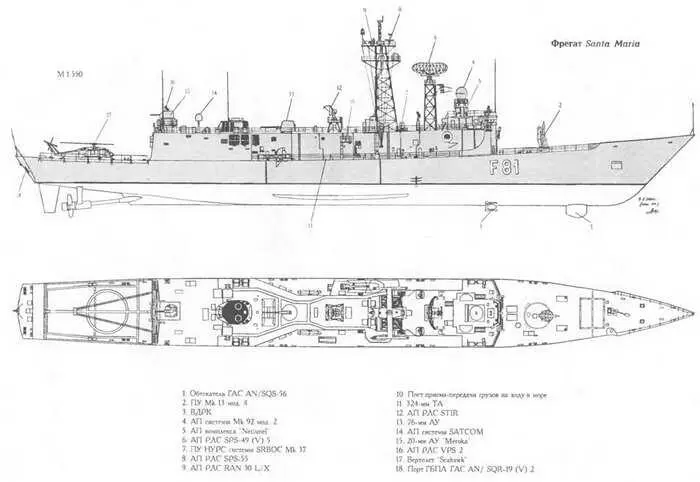

ФРЕГАТ NAVARRA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Santa Maria F 81 Национальная верфь «Е. N. Bazan», Ферроль 23.05.82 24.11.84 12.10.86

Victoria (6. Navarra) F 82 То же 16.08.83 23.07.86 11 11 87

Numancia (б. Leon) F 83 То же 08.01.86 30.01.87 08 11.88

Reina Sofia (б. America) F 84 То же 12.12.87 19.07.89 18.10.90

Navarra F 85 То же 15 04 91 23.10.92 30.05 94

Canarias F 86 Го же 15.04.92 21.06.93 14.12.94

Водоизмещение, т:

стандартное…3610

полное… 3 969

Главные размерения, м:

длина наибольшая (по КВЛ)… 137,7 (125,9)

ширина наибольшая.14,3

осадка при полном водоизмещении… 4,52

осадка наиболее выступающей частью… 6,6

Главная энергетическая установка:

тип… газотурбинная

количество х тип ГТД -

- суммарная мощность, л. с… 2 х Fiat GE LM 2500 - 41 000

количество гребных винтов…1 ВРШ

количество ВДРК -суммарная мощность, л.с.. 2-650

Скорость хода, уз:

наибольшая. 29

под ВДРК…4

Дальность плавания ходом 20 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)… 223 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Harpoon»

Зенитный ракетный комплекс:

тип комплекса…«Standard SM-1MR»

количество ПУ х направляющих (тип ПУ)…1 х 1 (Мк 13 мод. 4)

боекомплект…8 ПКР RGM-84C и 32 ЗУР RIM-66B

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1x 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)… 1 к 12- 20-мм («Meroka» мод. 2А или мод. 2В)

РЛС УО… VPS 2 1*

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод. 0)

боекомплект… 24 торпеды Мк 46 мод. 5

Авиационное:

количество х тип вертолетов…2 х «Seahawk» S-70L системы LAMPS III

оборудование ВПП…светотехническое с системой

принудительной посадки RAST

тип ангара…палубный

Радиоэлектронное:

БИУС…IPN 10 с системой Link 11,

SSO-28 системы LAMPS III

РЛС обнаружения ВЦ…SPS-49 (V) 5

РЛС обнаружения НЦ… SPS-55

РЛС навигационная…SPS-67 или тип 1650/9

система целеуказания…WDS Мк 4/5

СУ ПКРГ ЗРК и 76-мм АУ… Мк 92 мод. 2 с РЛС RAN 30 L/X

(RAN12L + RAN30X) - для ПКР и АУ и с РЛС STIR-для ЗРК

активные средства РЭП… «Nettunel» 2*Мк 3000 «Neptune» 3*

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 37 (4 х 6- 130-мм)

ГАС с подкильной антенной…AN/SOS-56

ГАС с ГПБА…AN/ SQR-19 (V) 2

система противоторпедной защиты…SLQ-25 «Nixie»

1* Для мод. 2В с ОЭСУ «Enosa» .

2* На Santa Maria, Victoria и Numancia.

3* На Reina Sofia, Navarra и Canarias .

Контракт на постройку в Испании по лицензии США трех фрегатов типа Oliver И. Perry был заключен 29 июня 1977 г. Четвертый корабль был заказан 19 июля 1986 г.(а пятый и шестой -28 декабря 1989 г. На их приобретение правительство США выделило 400 миллионов долларов. Несмотря на эту помощь, реализация программы шла крайне медленно. Так, например, первые два корабля серии строились больше четырех лет, хотя все главные и вспомогательные механизмы, а также ряд модулей поставлялись из США. Отсутствие средств заставило отказаться от приобретения еще четырех однотипных фрегатов. В отличие от прототипа данные корабли изначально были приспособлены для базирования вертолетов системы LAMPS III, а ЗАК «Vulcan Phalanx)) заменили на ЗЛК «Мешка». Кроме того, они имеют расширенный (на 0,6 м) и укороченный в надводной части (на 0,4 м) корпус, а также активные бортовые управляемые рули успокоителя качки. Последние фрегаты серии благодаря отработанной технологии строились в среднем чуть больше двух лет. Navarra и Canarias имеют на вооружении ЗАК «Meroka» мод. 2В с ОЭСУ «Enosa». Все корабли могут быть оснащены системами SCOT 3 и SATCOM. ЭЭС состоит из четырех ДГ типа Kato-Allison 114-DooI мощностью по 1000 кВт каждый. Navarra и Canarias имеют специальные гидродинамические наделки в кормовой части, которые за счет снижения сопротивления обеспечивают экономию топлива порядка 6%. Запас топлива 587 т. Корабли оснащены системами снижения подводного шума PRAIRIE/ MASKER.
